Produktspezifikation

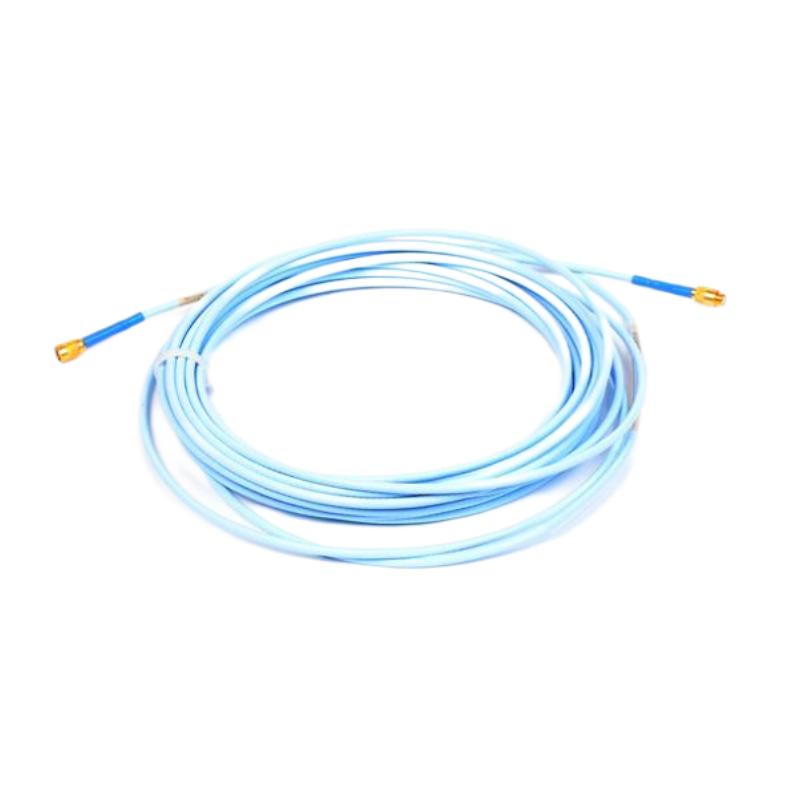

330130-080-00-05 Standard-Verlängerungskabel
Markenname: Bently Nevada
Produktname: 330130-080-00-05
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
Vollständige Austauschbarkeit und SignalintegritätDas 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Näherungssensoren. 75 Ω triaxiale Konstruktion Die FEP-Isolierung gewährleistet ein hohes Signal-Rausch-Verhältnis und eine präzise Impedanzanpassung, wodurch die kalibrierte Messgenauigkeit des Systems erhalten bleibt, ohne dass eine individuelle Komponentenanpassung oder eine Kalibrierung am Prüfstand erforderlich ist. .
Genehmigungen für Gefahrenbereiche zur vielseitigen Einsatzmöglichkeit: Der -05 Das Suffix kennzeichnet die Kabelverbindungen CSA, ATEX und IECEx Zertifizierungen machen es geeignet für die Installation in explosionsgefährdeten Bereichen, wie sie häufig in Öl- und Gas-, Chemie- und petrochemischen Anlagen vorkommen. .
Robuste Konstruktion für raue UmgebungenDie FEP-Isolierung bietet eine ausgezeichnete Beständigkeit gegenüber Chemikalien, Feuchtigkeit und extremen Temperaturen und macht das Kabel somit geeignet für anspruchsvolle Industrieumgebungen, in denen häufig rotierende Maschinen eingesetzt werden. Die standardmäßigen ClickLoc™-Steckverbinder verfügen über einen Verriegelungsmechanismus, der ein Lösen durch Vibrationen verhindert und lediglich ein handfestes Drehmoment erfordert – die Steckverbinder rasten hörbar ein. .
Konfiguration der Gesamtsystemlänge: Der 8,0 Meter Verlängerungskabel ist so konzipiert, dass es mit einem 1,0-Meter-Sonde um ein vollständiges 9,0-Meter-System Bei Verwendung mit einem 9 Meter langen Näherungssensor muss die Summe aus Sondenkabellänge und Verlängerungskabellänge der Nennsystemlänge des Näherungssensors entsprechen. .
Typische Anwendungen
Das Modell 330130-080-00-05 findet breite Anwendung bei der Überwachung kritischer rotierender Maschinen in verschiedenen Schwerindustrien. :
StromerzeugungRadiale Schwingungsmessungen an Turbinen mit Gleitlagern
Öl und Gas: Überwachung der Schubkraft (axial) in Hochgeschwindigkeitskompressoren
Allgemeine Industrie: Anwendungen zur Phasen- und Geschwindigkeitsmessung, Integration mit den Überwachungsracks 3500/42M oder 3500/45
Maschinen in GefahrenbereichenGeeignet für petrochemische Anlagen und Ölplattformen, die explosionsgeschützte oder eigensichere Überwachungssysteme erfordern.
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330130-080-00-05“?
A: Die Aufschlüsselung lautet wie folgt: 330130 = 3300 XL Standard-Verlängerungskabel; -080 = 8,0 Meter (26,2 Fuß) Kabellänge; -00 = Standardkabel (ohne Panzerung, ohne Steckerschutz); -05 = CSA-, ATEX- und IECEx-Zulassungen .
Frage 2: Welche Gesamtlänge kann mit diesem Kabel erreicht werden?
A: Das 8,0 Meter lange Verlängerungskabelpaar bildet ein 1,0-Meter-Sonde um ein vollständiges 9,0-Meter-System Bei Verwendung mit einem 9 Meter langen Näherungssensor muss die Summe aus Sondenkabellänge und Verlängerungskabellänge der Nennsystemlänge des Näherungssensors entsprechen. .
Frage 3: Kann dieses Kabel mit 5-mm- oder 11-mm-Sonden verwendet werden?
A: Das 3300 XL 8-mm-System, einschließlich des 330130-080-00-05, ist elektrisch abgestimmt für Nur 8-mm- und 5-mm-Sonden. Es ist nicht kompatibel bei 11-mm- oder 25-mm-Wandlersystemen aufgrund von Unterschieden in der elektrischen Impedanz und im Skalenfaktor .
Frage 4: Welchen Vorteil bieten die Zulassungen für explosionsgefährdete Bereiche?
A: Der -05 Das Suffix kennzeichnet CSA-, ATEX- und IECEx-Zertifizierungen. Dadurch kann das Kabel in explosionsgefährdeten Bereichen verlegt werden und gewährleistet die Einhaltung der Sicherheitsvorschriften in petrochemischen, Öl- und Gas- sowie chemischen Anlagen. .
Frage 5: Welcher minimale Biegeradius ist für die Installation erforderlich?
A: Der minimale Kabelbiegeradius beträgt 25,4 mm (1,0 Zoll)Wird dieser Grenzwert überschritten, können die internen Leiter des Kabels beschädigt und die Signalqualität beeinträchtigt werden. .
Frage 6: Wie überprüfe ich die korrekte Gesamtlänge des Systems?
A: Die Summe aus Verlängerungskabellänge und Sondenleitungslänge muss der Systemlänge des Proximitor-Sensors entsprechen. Beispielsweise funktioniert ein 9 Meter langer Proximitor mit einem 8 Meter langes Verlängerungskabel und eine 1 Meter lange Sonde .
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
A: Das Kabel funktioniert von -51 °C bis +177 °C (-60 °F bis +350 °F)Durch diese erweiterte Reichweite eignet es sich für extreme Industrieumgebungen. .
Frage 8: Wie sollte das Verlängerungskabel verlegt werden?
A: Verlegen Sie das Verlängerungskabel fernab von Stromleitungen und Störquellen. Halten Sie einen Mindestabstand von 30 cm zu Wechselstromkabeln und Motoranschlüssen ein. Verlegen Sie Sensorkabel niemals im selben Schutzrohr wie Hochspannungsleitungen. Verwenden Sie Befestigungsklammern, um das Kabel zu sichern und Zugbelastungen an den Anschlüssen zu vermeiden. .
Empfohlene Modelle und verwandte Produkte
Das Verlängerungskabel 330130-080-00-05 gehört zur Serie 3300 XL. Nachfolgend finden Sie verwandte Modelle mit unterschiedlichen Längen und Schutzoptionen:
Das richtige Modell auswählen
Für Standardanwendungen in explosionsgefährdeten Bereichen mit 8,0 m Abstand: Der 330130-080-00-05 ist die richtige Wahl für Installationen, die CSA-, ATEX- und IECEx-Zertifizierungen erfordern. .
Für unterschiedliche Systemlängen: Wählen 330130-040-00-05 (4,0 m) oder 330130-085-00-05 (8,5 m) entsprechend Ihrem gesamten Systembedarf .
Zum Schutz vor Panzerung: Wählen Sie die -01 Option (z. B. 330130-080-01-05) für geflochtene Edelstahlpanzerung in rauen Umgebungen.
Für flüssigkeitsdichte Anwendungen: Wählen Sie die -12 Option (z. B. 330130-080-12-05) für FluidLoc Technologie zur Verhinderung der Migration von Öl und Prozessflüssigkeiten .
