Produktspezifikation

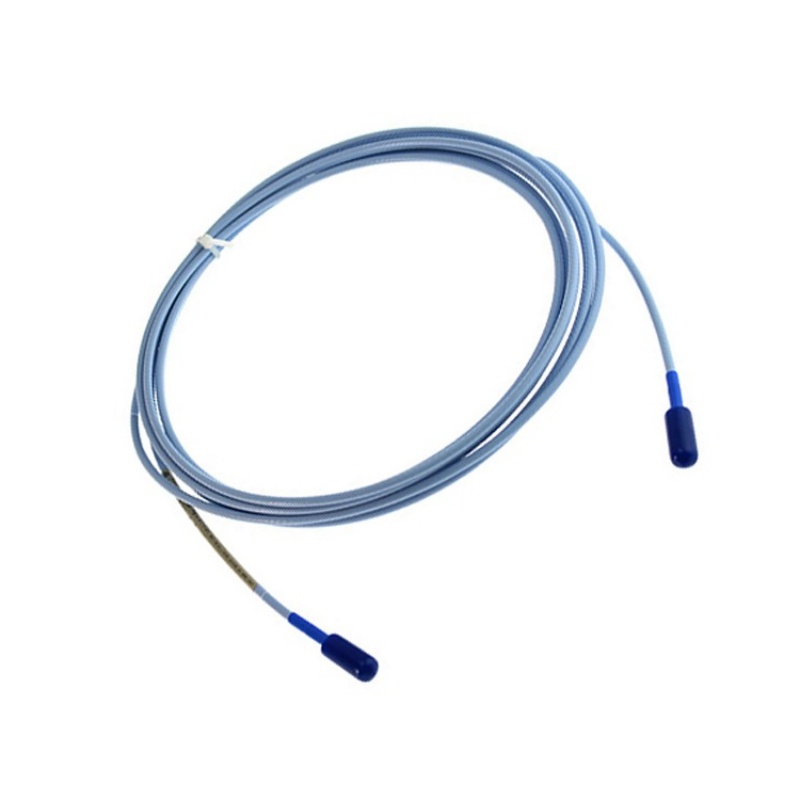

330730-080-03-00 Verlängerungskabel
Markenname: Bently Nevada
Produktname: 330730-080-03-00
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
Gepanzerte Konstruktion zum Schutz vor mechanischen Gefahren: Der -03 Option beinhaltet flexible Panzerung aus Edelstahl AISI 302 mit einer FEP-Außenhülle. Dies bietet einen verbesserten mechanischen Schutz gegen Abrieb, Quetschungen und versehentliche Stöße in rauen Industrieumgebungen, wie z. B. auf Turbinendecks und Kompressorgestellen. .
Steckverbinderschutz für die umweltgerechte Abdichtung: Der -03 Das Suffix zeigt auch die Einbeziehung von an vorinstallierte SteckerschutzvorrichtungenDiese Silikonkautschukdichtungen umschließen die Koaxial-ClickLoc-Steckverbinder und verhindern so Verunreinigungen durch Flüssigkeiten, Eindringen von Feuchtigkeit und Erdschleifen, die durch Kontakt mit Metallrohren oder Lagergehäusen entstehen können. .
Vollständige Austauschbarkeit und SignalintegritätDas 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Näherungssensoren. 75 Ω triaxiale Konstruktion Die vollständige Abschirmung gewährleistet ein hohes Signal-Rausch-Verhältnis und eine präzise Impedanzanpassung und erhält so die Eigenschaften des 11-mm-Systems. 3,94 V/mm (100 mV/mil) Skalierungsfaktor für eine genaue Wirbelstromsonden-Skalierung .
CableLoc™ ZugfestigkeitDas patentierte CableLoc-Design bietet 330 N (75 lb) Zugfestigkeit an der Verbindung zwischen Sonde und Verlängerungskabel, wodurch ein Herausziehen des Kabels durch Vibrationen oder versehentliches Hängenbleiben während der Installation und des Betriebs verhindert wird. .
Konfiguration der Gesamtsystemlänge: Der 8,0 Meter Verlängerungskabel ist so konzipiert, dass es mit einem 1,0-Meter 3300 XL 11 mm Sonde um ein vollständiges 9,0-Meter-System Bei Verwendung mit einem 9 Meter langen Näherungssensor muss die Summe aus Sondenkabellänge und Verlängerungskabellänge der Nennsystemlänge des Näherungssensors entsprechen. .
Typische Anwendungen
Die 330730-080-03-00 wird häufig zur Überwachung kritischer rotierender Maschinen in anspruchsvollen Industrieanwendungen eingesetzt. :
Dampf- und Gasturbinen: Messungen der axialen Schubposition und der differentiellen Ausdehnung, die eine größere Reichweite und einen mechanischen Schutz erfordern
Zentrifugal- und AxialkompressorenWellenschwingungs- und Positionsüberwachung in Umgebungen mit starken Vibrationen
Industriepumpen und GetriebeSchwingungsanalyse an kritischen rotierenden Anlagen in Raffinerien und Chemieanlagen
Keyphasor- und GeschwindigkeitsüberwachungPhasenreferenz- und Nullgeschwindigkeitsmessungen an Gleitlagermaschinen
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330730-080-03-00“?
A: Die Aufschlüsselung lautet wie folgt: 330730 = 3300 XL 11 mm Verlängerungskabel; -080 = 8,0 Meter (26,2 Fuß) Länge; -03 = Gepanzertes Kabel mit Steckerschutz; -00 = Keine behördliche Genehmigung erforderlich .
Frage 2: Welche Gesamtlänge kann mit diesem Kabel erreicht werden?
A: Das 8,0 Meter lange Verlängerungskabelpaar bildet ein 1,0-Meter 3300 XL 11 mm Sonde um ein vollständiges 9,0-Meter-System bei Verwendung mit einem 9-Meter-Näherungssensor .
Frage 3: Kann dieses Kabel gekürzt oder gespleißt werden, um es an die Verlegung in Feldrohren anzupassen?
A: NEIN. Eine Änderung der Kabellänge verändert die Gesamtkapazität des Kabels (nominal 69,9 pF/m), was die Systemkalibrierung ungültig macht und die Sensorausgangsspannungen verschiebt. Das Kabel muss in seiner werkseitigen Länge verwendet werden. .
Frage 4: Welchen Vorteil bieten die Steckerschutzkappen?
A: Die Steckerschutzkappen bilden eine wiederverwendbare Abdichtung, die das Eindringen von Flüssigkeiten und Feuchtigkeit am Koaxialanschluss verhindert. Sie machen selbstverschweißendes Silikonband oder Schrumpfschlauch überflüssig und ermöglichen so eine schnellere und zuverlässigere Installation. .
Frage 5: Welcher minimale Biegeradius ist für die Installation erforderlich?
A: Der minimale Kabelbiegeradius beträgt 25,4 mm (1,0 Zoll)Wird dieser Grenzwert überschritten, kann die interne FEP-Isolierung des Kabels beschädigt und die Signalqualität beeinträchtigt werden. .
Frage 6: Sind für dieses Kabel behördliche Genehmigungen für explosionsgefährdete Bereiche erforderlich?
A: Dieses spezielle Modell (-00 Suffix) hat keine behördlichen Genehmigungen und ist nur für allgemeine Umgebungen geeignet. Für Installationen in explosionsgefährdeten Bereichen wählen Sie eine Variante mit dem entsprechenden Zulassungssuffix (z. B. -05 für CSA, ATEX, IECEx). .
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
A: Das Kabel funktioniert von -52 °C bis +177 °C (-62 °F bis +351 °F)wodurch es sich für extreme Industrieumgebungen eignet. .
Frage 8: Wie sollte das Verlängerungskabel verlegt werden?
A: Verlegen Sie das Verlängerungskabel in separaten, geerdeten Metallrohren, getrennt von der Hochspannungs-Wechselstromversorgung. Stellen Sie sicher, dass die äußere Abschirmung direkt am Gehäuse des Proximitors geerdet ist, um Erdschleifen zu vermeiden. .
Empfohlene Modelle und verwandte Produkte
Das Verlängerungskabel 330730-080-03-00 gehört zur Produktfamilie 3300 XL (11 mm). Nachfolgend finden Sie verwandte Modelle mit unterschiedlichen Längen und Schutzoptionen. :
Das richtige Modell auswählen
Für standardmäßige gepanzerte 8,0-m-Systeme: Der 330730-080-03-00 ist die richtige Wahl für Anwendungen, die mechanischen Schutz und Umweltabdichtung erfordern. .
Für flüssigkeitsdichte Anwendungen: Wählen Sie die -13 Option (z. B. 330730-080-13-05) für FluidLoc Technologie zur Verhinderung der Migration von Öl und Prozessflüssigkeiten .
Für Installationen in explosionsgefährdeten Bereichen: Wählen Sie die -05 Suffix für CSA-, ATEX- und IECEx-Zertifizierungen.
