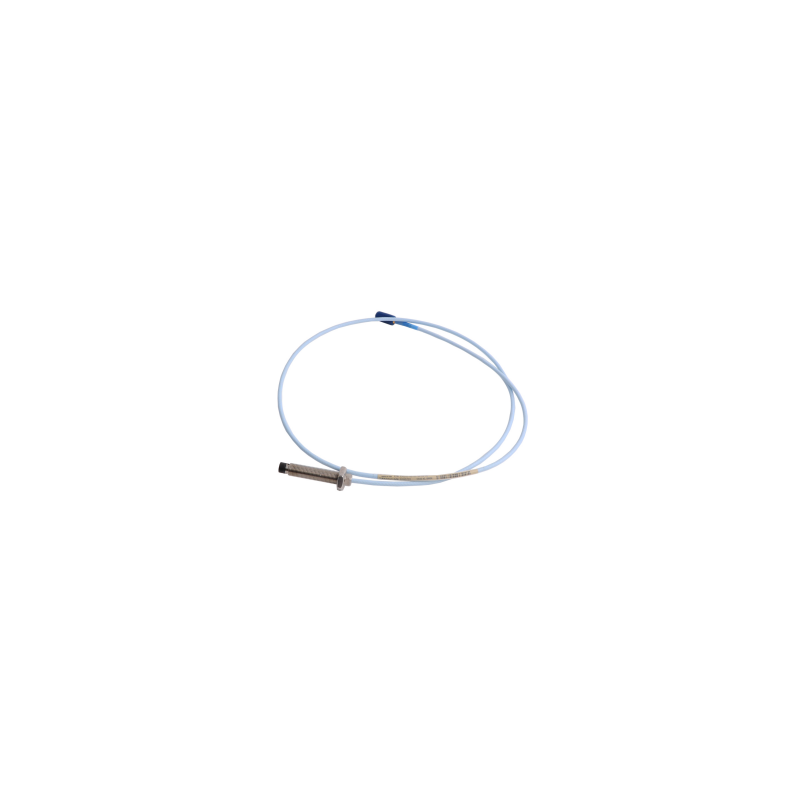

Hauptmerkmale
8 mm Sondenspitzendurchmesser – Industriestandardgröße für radiale Schwingungs- und axiale Positionsmessungen
M10 × 1 metrisches Gewinde – Standardmontage für metrische Gewindeanschlüsse
130 mm verlängerte Gehäuselänge – Konzipiert für tiefsitzende Wellen und bauliche Freiräume
0,5 Meter integriertes Kabel – Bei zu kurzer Kabellänge ist ein externes Verlängerungskabel für die Verbindung mit einem Näherungssensor erforderlich.
2 mm (80 mils) linearer Bereich – Ausreichende Reichweite für die meisten Überwachungsanwendungen von Turbinen, Kompressoren und Pumpen
Polyphenylensulfid (PPS)-Spitze – Verschleißfestes und chemikalienbeständiges Sondenspitzenmaterial
Gehäuse aus Edelstahl AISI 303/304 – Korrosionsbeständige Konstruktion für raue Industrieumgebungen
ClickLoc™ Miniatur-Koaxialstecker – Vergoldeter, handfester Anschluss mit Verriegelungsmechanismus, der ein Lösen durch Vibrationen verhindert
Viton® O-Ring-Dichtung – Dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse ab
Technische Spezifikationen
Erklärung des Suffixcodes
Kernvorteile
1. Erweitertes Gehäuse für tiefe Installationen
Der 130 mm Gesamtgehäuselänge Diese Sonde ermöglicht das Manövrieren in tiefliegenden Schächten oder engen Bauteilspalten, die für Sonden mit Standardlänge unzugänglich sind. Das vollständig mit einem M10 × 1-Gewinde versehene Gehäuse gewährleistet einen sicheren Halt in vorgebohrten Gewindeeinführungen. .
2. Branchenübliche Zuverlässigkeit
Die 3300 XL-Serie erfüllt die Anforderungen vollständig. API 670 Standard (4. Ausgabe) hinsichtlich mechanischer Konfiguration, linearem Bereich, Genauigkeit und Temperaturstabilität Es bietet die fortschrittlichste Leistung in Wirbelstrom-Näherungssensorsystemen. .
3. Modulare Austauschbarkeit
Die Sonden, Verlängerungskabel und Näherungssensoren des 3300 XL-Systems sind elektrisch und mechanisch austauschbarTeile können ohne Abgleich oder Kalibrierung ausgetauscht werden, was die Wartung vereinfacht und den Ersatzteilbestand reduziert. .
4. Zuverlässigkeit des ClickLoc™-Steckverbinders
Die vergoldeten ClickLoc™-Steckverbinder lassen sich einfach handfest anziehen und verfügen über einen patentierten Verriegelungsmechanismus, der ein Lösen durch Vibrationen verhindert. Für die Montage und Demontage sind keine Spezialwerkzeuge erforderlich. .
5. Robuste Konstruktion
Der Viton®-O-Ring dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse ab, verhindert Ölaustritt und gewährleistet einen zuverlässigen Betrieb in schmierstoffreichen Umgebungen. Das Gehäuse aus Edelstahl AISI 303/304 bietet Korrosionsbeständigkeit für raue Industrieumgebungen. .
Hinweise zur Systemintegration
Das 3300 XL System ist ein aufeinander abgestimmtes Set
Ein vollständiges 3300 XL Messsystem besteht aus drei Teilen, die einheitliche elektrische Längen aufweisen müssen. :
Näherungssonde (Dieses Teil) – Wird im Inneren der Maschine montiert, zur Welle hin.
Verlängerungskabel – Verbindet die Sonde mit dem Näherungssensor
Näherungssensor – Versorgt die Sonde mit Strom und wandelt das Signal in ein nutzbares Ausgangssignal um.
Wichtig: Der elektrische Gesamtlänge des Systems Die Summe aus Sondenlänge und Verlängerungskabellänge muss der Auslegungslänge des Näherungssensors (typischerweise 5 oder 9 Meter) entsprechen. Diese 0,5 m lange Sonde wird üblicherweise mit einem/einer 4,5 m Verlängerungskabel um ein 5,0 m Systemoder ein 8,5 m Verlängerungskabel um ein 9,0 m System .
Montage
Faden: M10 × 1 metrisch
Empfohlener Abstand: Auf -9 Vdc bei 1,27 mm (50 mils) einstellen
Mindestwellendurchmesser: 50,8 mm (2 Zoll)
Verdrahtungsanforderungen
Verlegen Sie Kabel fernab von Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
Um Beschädigungen des Koaxialkerns zu vermeiden, muss ein minimaler Biegeradius eingehalten werden.
Die Schirmung muss nur am Signalaufbereiter-Ende geerdet werden, um Masseschleifen zu vermeiden.
Anwendungen
Die 330103-00-13-05-02-00 wird in kritischen Anwendungen für rotierende Maschinen eingesetzt. :
Primäre Messfunktionen
Radialschwingung – Messung der relativen Wellenschwingung
Axiale Position (Schub) – Überwachung der axialen Rotorverschiebung
Keyphasor® Referenz – Phasen-/Drehzahlreferenz für Ausgleich und Diagnose
Was ist im Lieferumfang enthalten?
Hinweis: Verlängerungskabel, Näherungssensor, Montagezubehör und Konfigurationswerkzeuge werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – versandfertig am selben/nächsten Werktag
Schneller Versand – Expressversandoptionen verfügbar
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Integration verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Bently Nevada 330103-00-13-05-02-00?
Es handelt sich um einen 8-mm-Näherungssensor der Serie 3300 XL zur berührungslosen Messung von Wellenschwingungen und -position in rotierenden Industriemaschinen. Diese Variante verfügt über ein metrisches M10 × 1-Gewinde, ein 130 mm langes Gehäuse und ein kurzes, 0,5 m langes integriertes Kabel. .
Frage 2: Was bedeuten die einzelnen Suffixe in der Teilenummer?
00 = 0 mm Gewindelänge (vollständig mit Gewinde versehen); 13 = 130 mm Gesamtlänge des Gehäuses; 05 = 0,5 Meter integriertes Gesamtkabel; 02 = Miniatur-ClickLoc™-Stecker mit Standardkabel; 00 = Keine Genehmigung durch die Gefahrenbereichsbehörde erforderlich .
Frage 3: Ist diese Sonde gepanzert?
Nein. Das ist die unbewaffnet Variante. Die 330104 Die Modellnummer würde auf eine gepanzerte Version mit dem gleichen Gewinde hinweisen. .
Frage 4: Wie lang ist das Kabel dieser Sonde insgesamt?
Die integrierte Kabellänge beträgt 0,5 Meter (1,6 Fuß) Dieses kurze Kabel benötigt ein externes Verlängerungskabel, um an einen Näherungssensor angeschlossen zu werden. .
Frage 5: Welchen Gewindetyp verwendet diese Sonde?
Es verwendet ein M10 × 1 metrisches Gewinde .
Frage 6: Wie groß ist der lineare Bereich und die Empfindlichkeit?
Der lineare Bereich ist 2,0 mm (80 mils) mit einer Empfindlichkeit von 7,87 V/mm (200 mV/mil) bei Verwendung mit einem 3300 XL Näherungssensor .
Frage 7: In welchem Temperaturbereich wird das Gerät betrieben?
Die Sonde arbeitet von -52 °C bis +177 °C (-62 °F bis +351 °F) .
Frage 8: Welchen Anschluss hat diese Sonde?
Es beinhaltet ein Miniatur-Koaxial-ClickLoc™-Steckverbinder Mit Standardkabel (ohne Schutzkabel). Der vergoldete Stecker lässt sich nur handfest anziehen und verfügt über einen Verriegelungsmechanismus. .
F9: Benötigt diese Sonde ein spezielles Verlängerungskabel und einen speziellen Näherungssensor?
Ja. Das 3300 XL-System benötigt aufeinander abgestimmte Teile mit einer elektrischen Gesamtlänge von 5 oder 9 MeterDiese 0,5 m lange Sonde wird typischerweise mit einer 4,5 m Verlängerungskabel um ein 5,0 m Systemoder ein 8,5 m Verlängerungskabel um ein 9,0 m System .
Frage 10: Warum beträgt die Gehäuselänge 130 mm?
Die verlängerte Gehäuselänge von 130 mm ermöglicht es der Sonde, sich zu bewegen tiefsitzende Schächte oder strukturelle Freiräume Dort, wo Sonden mit Standardlänge nicht hinkommen. Die vollständig mit Gewinde versehene Konstruktion gewährleistet einen sicheren Halt in vorgebohrten Gewindeeinführungen. .
F11: Kann ich diese Sonde mit älteren Systemen der Serie 3300 verwenden?
Ja. Die 3300 XL 8-mm-Sonden sind abwärtskompatibel und austauschbar mit anderen 5-mm- und 8-mm-Schallkopfsystemen der 3300er-Serie (ohne XL). .
Frage 12: Ist diese Sonde für explosionsgefährdete Bereiche geeignet?
Diese spezielle Variante (Suffix 00) hat keine Genehmigung durch die Behörde Für explosionsgefährdete Bereiche. Ist eine Zertifizierung für explosionsgefährdete Bereiche erforderlich, wählen Sie eine Sondenvariante mit dem entsprechenden Zulassungssuffix der zuständigen Behörde (z. B. -05 für CSA, ATEX, IECEx). .
