Produktspezifikation

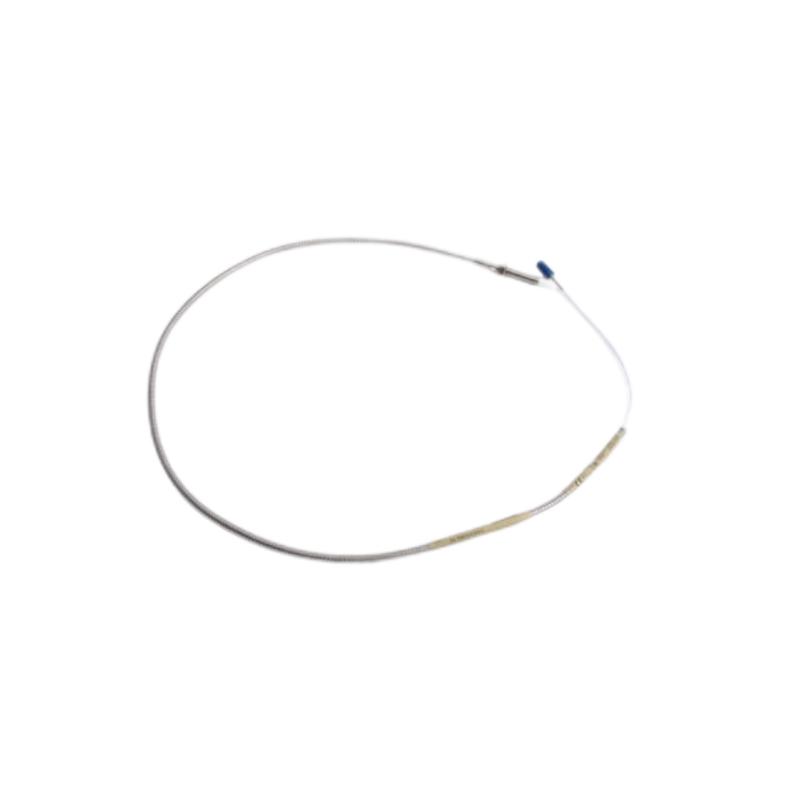

330909-00-25-10-02-00 Näherungssensor
Markenname: Bently Nevada
Produktname: 330909-00-25-10-02-00
Garantie: 1 Jahr
Kernmerkmale und Vorteile
NSv-Geometrie für Installationen mit begrenztem PlatzangebotDas herausragende Merkmal des Moduls ist seine Schmale Seitenansicht (NSv) DesignDiese Sonde bietet im Vergleich zu Standard-8-mm-Sonden eine schmalere Seitenansicht des Magnetfelds. Dadurch werden die Anforderungen an die Senkbohrung deutlich reduziert und das Übersprechen bei hoher Montagedichte minimiert. Dies ermöglicht zuverlässige Schwingungsmessungen, bei denen Standardsonden aufgrund von Seitenwandinterferenzen versagen würden. .
Armiertes Kabel zum mechanischen Schutz: Der 330909 Basismodell beinhaltet Edelstahlpanzerung über dem SondenkabelDadurch wird ein verbesserter mechanischer Schutz vor Abrieb, Quetschungen und versehentlichen Stößen gewährleistet. Dies ist in Umgebungen mit starken Vibrationen, wie z. B. Kompressoranlagen und Kolbenmaschinen, von entscheidender Bedeutung, da herkömmliche Kabel dort anfällig für Beschädigungen wären. .
Chemische Beständigkeit und DruckabdichtungDie Sonde verfügt über eine PPS (Polyphenylensulfid) Spitze das eine überlegene chemische Beständigkeit bietet, und ein Viton® O-Ring Dies dient als effektive Prozessdruckbarriere. Dadurch eignet sich die Sonde für Anwendungen, bei denen Öle, Prozessgase und andere aggressive Flüssigkeiten zum Einsatz kommen. .
Vollständige Austauschbarkeit mit älteren SystemenDie NSv-Sonde 3300 ist mechanisch und elektrisch austauschbar mit älteren 3300-RAM-Systemen kompatibel und somit ein direkter Ersatz für bestehende Installationen ohne erforderliche Systemneukonfiguration. .
Typische Anwendungen
Die 330909-00-25-10-02-00 wird häufig zur Überwachung kritischer rotierender Maschinen in beengten Installationen eingesetzt. :
Zentrifugalluftkompressoren: Überwachung radialer Schwingungen, bei denen der geringe Spielraum um die Lagergehäuse die Installation einer Standardsonde verhindert
Kältekompressoren: Axiale Positionsmessung bei eingeschränktem Zugang zur Senkbohrung
Prozessgaskompressoren: Schwingungsüberwachung an kleinen Wellen (unter 51 mm Durchmesser)
Hubkolbenmaschinen: Vibrations- und Positionsüberwachung in Umgebungen mit starken Vibrationen, die von armiertem Kabelschutz profitieren
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330909-00-25-10-02-00“?
A: Die Aufschlüsselung lautet wie folgt: 330909 = 3300 NSv gepanzerte Sonde mit 3/8-24 UNF-Gewinde; -00 = 0,0 in ungefädelter Länge; -25 = 2,5 bei Falllänge; -10 = 1,0 Meter Kabel; -02 = Miniatur-ClickLoc™-Stecker mit Standardkabel; -00 = Keine behördlichen Genehmigungen .
Frage 2: Was ist der Hauptvorteil der NSv-Sonde gegenüber Standard-8-mm-Sonden?
A: Die NSv-Sonde bietet höhere Chemikalienbeständigkeit und bessere Seitensichteigenschaften im Vergleich zu früheren Generationen. Sein schmaleres Magnetfeld reduziert den Bedarf an Gegenbohrungen und minimiert Übersprechen bei Montage mit hoher Packungsdichte, wodurch es sich ideal für beengte Einbausituationen eignet. .
Frage 3: Kann diese Sonde mit älteren 3300-RAM-Systemen verwendet werden?
A: Ja. Das ist es. mechanisch und elektrisch austauschbar mit älteren 3300 RAM-Sonden und -Kabeln, was einen direkten Austausch in bestehenden Installationen ermöglicht .
Frage 4: Welche Spalteinstellung wird für diese Sonde empfohlen?
A: Die empfohlene Spalteinstellung ist 1,0 mm (40 mils)Der lineare Bereich erstreckt sich von 0,25 mm bis 1,75 mm. .
Frage 5: Welche Bedeutung hat der Viton®-O-Ring?
A: Der Viton®-O-Ring dient als DruckdifferenzdichtungDadurch wird verhindert, dass Prozessflüssigkeiten oder Gase durch die Sondenbefestigungsstelle austreten. Dies ist insbesondere bei Hochdruckkompressorenanwendungen von entscheidender Bedeutung. .
Frage 6: Was ist die maximale Betriebstemperatur?
A: Die Sonde arbeitet von -52 °C bis +177 °C (-62 °F bis +351 °F). Vermeiden Sie dauerhafte Einwirkung von Temperaturen unter -34 °C, um Beschädigungen der Dichtung zu verhindern. .
Frage 7: Sind für diese Sonde behördliche Genehmigungen für Gefahrenbereiche erforderlich?
A: Dieses spezielle Modell (-00 Suffix) hat keine behördlichen Genehmigungen und ist nur für allgemeine Umgebungen geeignet. Für Installationen in explosionsgefährdeten Bereichen wählen Sie eine Variante mit dem entsprechenden Zulassungszusatz (z. B. -05 für ATEX/IECEx). .
Frage 8: Welche Anzugsmomente gelten für die Montage?
A: Das empfohlene Drehmoment beträgt 11,3 N·m (100 in·lb) für Steckverbinder und 7,5 N·m (66 in·lb) Für die Verbindung von Sondengehäuse und Stecker. Maximaler Gewindeeingriff: 0,563 Zoll. .
Frage 9: Kann diese Sonde auch mit Überwachungssystemen anderer Hersteller als Bently Nevada verwendet werden?
A: Obwohl es technisch mit jedem Überwachungssystem kompatibel ist, das 75-Ω-Tastköpfe verwendet, ist Bently Nevada empfiehlt dringend Verwenden Sie es ausschließlich mit kalibrierten Bently Nevada 3300 XL NSv Näherungssensoren, um die Signalgenauigkeit und die Systemkonformität sicherzustellen. .
Empfohlene Modelle und verwandte Produkte
Die 330909-00-25-10-02-00 gehört zur Familie der NSv-Näherungssensoren der Serie 3300. Nachfolgend sind verwandte Modelle für verschiedene Konfigurationen aufgeführt:
Das richtige Modell auswählen
Für Standardanwendungen mit 1,0 m Reichweite: Der 330909-00-25-10-02-00 ist die richtige Wahl für kompakte Installationen, die ein 2,5″-Gehäuse und ein armiertes Kabel erfordern.
Für größere Reichweite: Wählen Sie die 330909-00-28-70-02-00 mit einem 7,0 m langen Kabel für Anwendungen, die eine größere Übertragungsdistanz erfordern. .
Für Installationen in explosionsgefährdeten BereichenWählen Sie eine Variante mit der -05 Suffix für ATEX/IECEx-Zulassungen .
Zur Systemvervollständigung: Kombinieren Sie es mit einem 3300 XL NSv Näherungssensor und passendes Verlängerungskabel (falls erforderlich) zur Bildung eines kompletten Wandlersystems .
