Hauptmerkmale
8 mm Sondenspitzendurchmesser – Industriestandardgröße für radiale Schwingungs- und axiale Positionsmessungen
M10 × 1 metrisches Gewinde – Standardmontage für die Montage an der Vorderseite
50 mm Ultrakompaktes Gehäuse – Konzipiert für beengte Montageorte, an denen längere Sonden nicht installiert werden können.
FluidLoc-Kabel (Option 11) – Chemikalienbeständige Kabelkonstruktion, die das Austreten von Öl oder Flüssigkeiten durch das Kabelinnere verhindert
ClickLoc™-Steckverbinder mit Schutzvorrichtung – Vergoldeter, handfester Anschluss mit Verriegelungsmechanismus und Schutzkappe
Zertifizierung für explosionsgefährdete Bereiche (Option 05) – CSA-, ATEX- und IECEx-Zulassungen für Installationen der Klasse I, Zone 0/1/2
2 mm (80 mils) linearer Bereich – Ausreichende Reichweite für die meisten Überwachungsanwendungen von Turbinen, Kompressoren und Pumpen
Polyphenylensulfid (PPS)-Spitze – Verschleißfestes und chemikalienbeständiges Sondenspitzenmaterial
Gehäuse aus Edelstahl AISI 303/304 – Korrosionsbeständige Konstruktion für raue Industrieumgebungen
Viton® O-Ring-Dichtung – Dichtet den Differenzdruck zwischen Sondenspitze und Gehäuse ab
Technische Spezifikationen
Erklärung des Suffixcodes
Kernvorteile
1. Speziell für beengte Gefahrenbereiche entwickelt
Dank ihrer ultrakompakten Gehäuselänge von 50 mm eignet sich diese Sonde ideal für den Einbau in beengten, explosionsgefährdeten Bereichen, in denen Sonden in Standardlänge nicht passen. In Kombination mit der vollständigen Zertifizierung für explosionsgefährdete Bereiche bietet es maximale Sicherheit auf minimalem Raum.
2. FluidLoc Chemikalienbeständiges Kabel
Der FluidLoc-Kabelkonstruktion Verhindert das Eindringen von Öl oder anderen Flüssigkeiten in das Kabelinnere. Dies ist von entscheidender Bedeutung in der chemischen Verarbeitung, der Öl- und Gasindustrie sowie in pharmazeutischen Anwendungen, wo eine Beschädigung des Kabels die Messgenauigkeit und die Sicherheit beeinträchtigen könnte. .
3. Umfassende Genehmigungen für Gefahrenbereiche
Mit CSA, ATEX und IECEx Mit Zertifizierungen für Klasse I, Zone 0/1/2 und Division 1/2 ist diese Sonde für anspruchsvollste Anwendungen in explosionsgefährdeten Bereichen zugelassen. Dadurch entfällt die Notwendigkeit externer Barrieren bei Verwendung mit zugelassenen eigensicheren Stromkreisen.
4. ClickLoc™-Steckverbinder mit Schutzvorrichtung
Der vergoldete ClickLoc™-Anschluss erfordert lediglich ein handfestes Drehmoment und verfügt über einen patentierten Verriegelungsmechanismus. Steckerschutz (Option 11) schützt den Anschlusspunkt vor Feuchtigkeit, Verunreinigungen und mechanischen Beschädigungen in rauen Umgebungen .
5. Branchenübliche Zuverlässigkeit
Die 3300 XL-Serie erfüllt die Anforderungen vollständig. API 670 Standard (4. Ausgabe) Hinsichtlich der mechanischen Konfiguration, des linearen Messbereichs, der Genauigkeit und der Temperaturstabilität. Alle Systemkomponenten sind elektrisch und mechanisch austauschbar, was die Wartung vereinfacht und den Ersatzteilbedarf reduziert. .
Hinweise zur Systemintegration
Das 3300 XL System ist ein aufeinander abgestimmtes Set
Ein vollständiges 3300 XL Messsystem besteht aus drei Teilen, die einheitliche elektrische Längen aufweisen müssen. :
Näherungssonde (Dieses Teil) – Wird im Inneren der Maschine montiert, zur Welle hin.
Verlängerungskabel – Verbindet die Sonde mit dem Näherungssensor
Näherungssensor – Versorgt die Sonde mit Strom und wandelt das Signal in ein nutzbares Ausgangssignal um.
Wichtig: Der elektrische Gesamtlänge des Systems Die Summe aus Sondenlänge und Verlängerungskabellänge muss der Auslegungslänge des Näherungssensors (typischerweise 5 oder 9 Meter) entsprechen. Diese 1,0 m lange Sonde wird üblicherweise mit einem/einer 4,0 m Verlängerungskabel um ein 5,0 m System .
Montage
FadenM10 × 1,0 mm, maximaler Gewindeeingriff 15 mm
Empfohlener AbstandAuf -9 V DC bei 1,27 mm einstellen
Mindestwellendurchmesser: 50,8 mm (2 Zoll)
Installation in explosionsgefährdeten Bereichen
Bei Installation in explosionsgefährdeten Bereichen sind geeignete eigensichere Barrieren oder zugelassene Stromkreise zu verwenden.
Vergewissern Sie sich, dass der Näherungssensor und das Verlängerungskabel ebenfalls für explosionsgefährdete Bereiche geeignet sind.
Beachten Sie alle örtlichen Elektrovorschriften für eigensichere Installationen.
Anwendungen
Die 330103-00-05-10-11-05 wird in kritischen Anwendungen mit rotierenden Maschinen in explosionsgefährdeten Bereichen eingesetzt:
Primäre Messfunktionen
Radialschwingung – Messung der relativen Wellenschwingung
Axiale Position (Schub) – Überwachung der axialen Rotorverschiebung
Keyphasor® Referenz – Phasen-/Drehzahlreferenz für Ausgleich und Diagnose
Was ist im Lieferumfang enthalten?

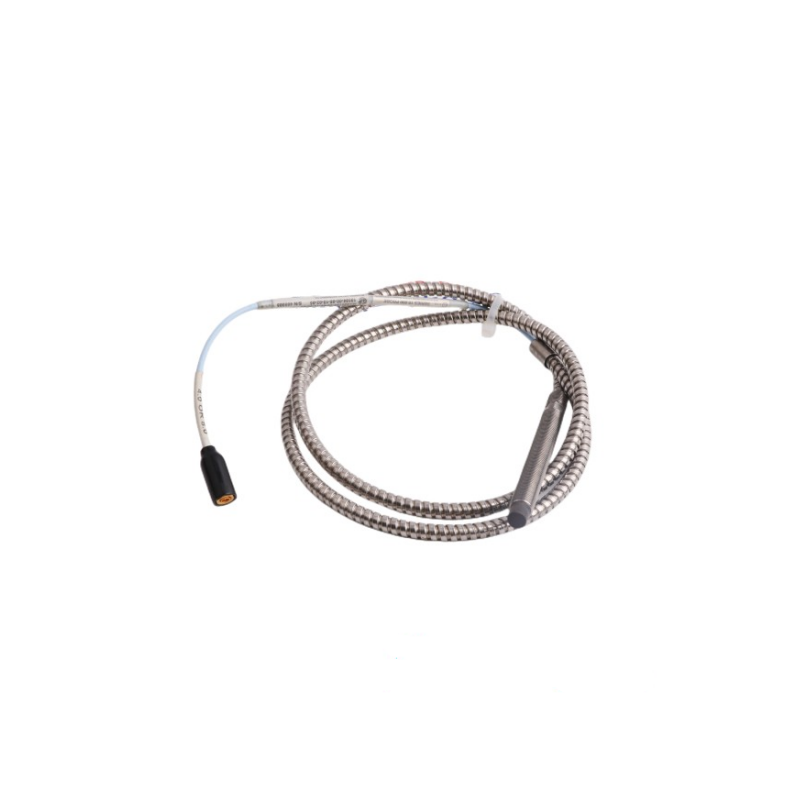

1 × Bently Nevada 330103-00-05-10-11-05 3300 XL 8 mm Näherungssonde (1,0 m, M10 × 1, FluidLoc, für explosionsgefährdete Bereiche zertifiziert)
Hinweis: Verlängerungskabel, Näherungssensor, Montagezubehör und Konfigurationswerkzeuge werden separat verkauft.
Warum bei uns kaufen?
Auf Lager – versandfertig am selben/nächsten Werktag
Schneller Versand – Expressversandoptionen verfügbar
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – 12 Monate Garantie für sorgenfreies Einkaufen
Technische Unterstützung – Unterstützung bei der Integration verfügbar
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Bently Nevada 330103-00-05-10-11-05?
Es handelt sich um einen für explosionsgefährdete Bereiche zertifizierten 8-mm-Näherungssensor der Serie 3300 XL zur berührungslosen Messung von Wellenschwingungen und -position in explosionsgefährdeten Bereichen. Diese Variante verfügt über ein M10 × 1-Gewinde, ein ultrakompaktes 50-mm-Gehäuse und ein chemikalienbeständiges FluidLoc-Kabel. .
Frage 2: Was bedeuten die einzelnen Suffixe in der Teilenummer?
00 = 0 mm Gewindelänge (vollständig mit Gewinde versehen); 05 = 50 mm ultrakompakte Gehäuselänge; 10 = 1,0 Meter Gesamtlänge; 11 = Miniatur-ClickLoc™-Steckverbinder mit Schutzvorrichtung, FluidLoc-Kabel; 05 = CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche .
Frage 3: Was ist der Vorteil des FluidLoc-Kabels?
Die FluidLoc-Kabelkonstruktion verhindert das Austreten von Öl oder anderen Flüssigkeiten durch das Kabelinnere. Dies schützt sowohl das Messsignal als auch die Umgebung in Anwendungen der Chemie-, Öl- und Gas- sowie der Pharmaindustrie. .
Frage 4: Über welche Zertifizierungen für explosionsgefährdete Bereiche verfügt diese Sonde?
Die Sonde trägt CSA, ATEX und IECEx Zertifizierungen für Klasse I, Zone 0/1/2 und Division 1/2, mit Schutzart Ex ia IIC T5-T1 Ga .
Frage 5: Wie lang ist das Kabel dieser Sonde insgesamt?
Die Gesamtlänge beträgt 1,0 Meter (3,3 Fuß) .
Frage 6: Welchen Gewindetyp verwendet diese Sonde?
Es verwendet ein M10 × 1,0 mm metrisches Gewinde mit einem maximalen Gewindeeingriff von 15 mm .
Frage 7: Wie groß ist der lineare Bereich und die Empfindlichkeit?
Der lineare Bereich ist 2,0 mm (80 mils) mit einer Empfindlichkeit von 7,87 V/mm (200 mV/mil) bei Verwendung mit einem 3300 XL Näherungssensor .
Frage 8: In welchem Temperaturbereich wird das Gerät betrieben?
Die Sonde arbeitet von -52 °C bis +177 °C (-62 °F bis +351 °F) .
Frage 9: Welchen Anschluss hat diese Sonde?
Es beinhaltet ein Miniatur-Koaxial-ClickLoc™-Stecker mit SchutzvorrichtungDer vergoldete Stecker benötigt nur handfestes Drehmoment und verfügt über einen Verriegelungsmechanismus. .
F10: Benötigt diese Sonde ein spezielles Verlängerungskabel und einen speziellen Näherungssensor?
Ja. Das 3300 XL-System benötigt aufeinander abgestimmte Teile mit einer elektrischen Gesamtlänge von 5 oder 9 MeterDiese 1,0 m lange Sonde wird typischerweise mit einer 4,0 m Verlängerungskabel um ein 5,0 m System passend zu einem 5,0 m Näherungssensor .
Frage 11: Warum wird diese Sonde als „kompakt“ bezeichnet?
Der 50 mm Gehäuselänge ist deutlich kürzer als Standard-3300-XL-Sonden (typischerweise 100–200 mm) und ermöglicht so die Installation in beengten Räumen, in denen längere Sonden nicht passen. .
F12: Kann ich diese Sonde mit älteren Systemen der Serie 3300 verwenden?
Ja. Die 3300 XL 8-mm-Sonden sind abwärtskompatibel und austauschbar mit anderen 5-mm- und 8-mm-Schallkopfsystemen der 3300er-Serie (ohne XL). .
Frage 13: Welche Dokumentation liegt dieser Sonde bei?
Die Sonde wird mit vollständigen Zertifizierungsdateien für die Normen CSA, ATEX und IECEx geliefert. .
