Yokogawa AAM10 Strom-/Spannungseingangsmodul

Kurze Einführung Yokogawa

Die Hauptgeschäftsfelder von Yokogawa sind: industrielle Automatisierung sowie Test- und Messgerätehardware und -software.

Die Produkte von Yokogawa werden in einer Vielzahl von Branchen eingesetzt, die Prozessleitsysteme benötigen. Je nach Größe und Anforderungen des Projekts bietet Yokogawa eine Vielzahl von Leitsystemen an: DCS, SPS, SCADA und ESD (Notabschaltung)Yokogawa ist außerdem eine Partnerschaft mit Shell Global Solutions eingegangen, um fortschrittliche Prozesssteuerungslösungen (APC) für Raffinerien, petrochemische Anlagen und Chemieanlagen anzubieten.

Detaillierte Informationen

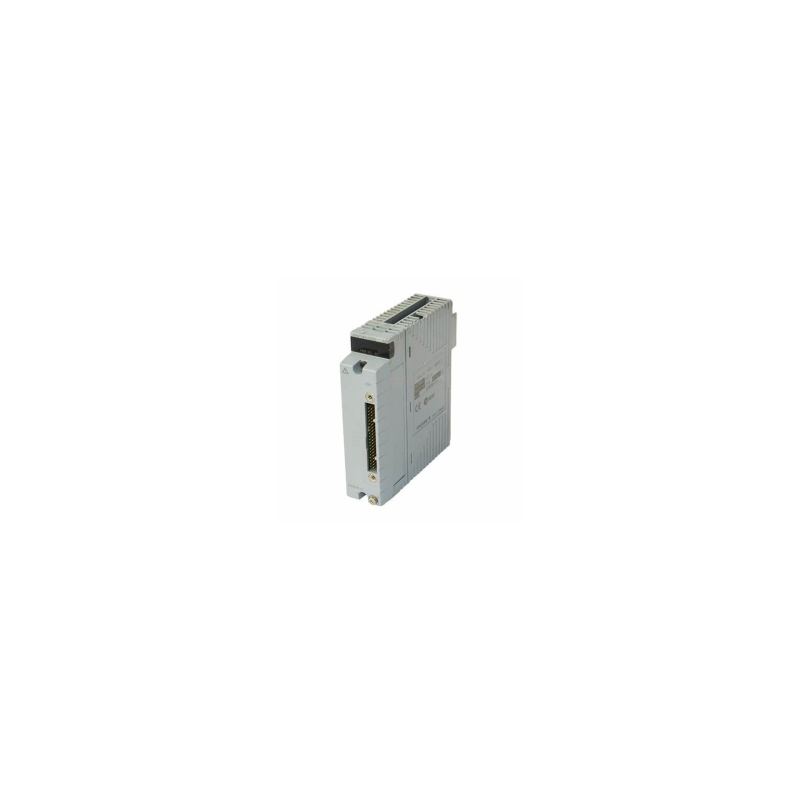

AAM10 Strom-/Spannungseingangsmodul (einfache Ausführung), 1 Kanal

Hauptmerkmale

Technische Spezifikationen

Allgemein

Eingabespezifikationen

Stromversorgung und Sender

Leistung

Isolierung

Umwelt & Installation

Anwendungen

Das AAM10 eignet sich für eine breite Palette von industriellen Prozessüberwachungsanwendungen in CENTUM-basierten DCS-Umgebungen:

• ProzessindustrieÜberwachung von Temperatur, Druck, Durchfluss und Füllstand in Öl- und Gas-, Chemie- und petrochemischen Anlagen

• Stromerzeugung: Signalerfassung der Kessel- und Turbineninstrumentierung

• Wasser- und AbwasserbehandlungDurchfluss- und Füllstandsüberwachung

• Pharmazeutische HerstellungÜberwachung kritischer Prozessparameter

• Speisen und Getränke: Temperatur- und Druckkreislaufüberwachung

Wichtigste Vorteile

Wichtige Hinweise

• SystemvoraussetzungenFür die volle Kompatibilität des AAM10 ist Systemsoftware-Revision R2.07 oder höher erforderlich.

• Stromversorgung: Das Modul wird über die CENTUM Node Interface Unit (AND50, ANS50, AND20, ANS20) oder die Field Control Station (PFCS/PFCD) mit Strom versorgt.

• Verhalten der StromschleifeWenn der AAM10 ausgeschaltet ist oder sich in einem anormalen Zustand befindet, ist die Stromeingangsschleife geöffnet.

• Beschränkung der SignalweiterleitungDas Stromsignal darf nicht mit anderen Empfängern geteilt werden. Bei Anwendungen mit gemeinsam genutztem Signal muss ein 250-Ω-Shuntwiderstand angeschlossen und der Spannungsmodus verwendet werden.

• BarrierekompatibilitätKann mit der MTL-Barriere 728 kombiniert werden; in diesem Fall muss der Leitungswiderstand ≤ 10 Ω und die minimale Betriebsspannung des 2-Draht-Transmitters ≤ 12 V DC betragen.

• SignalkonfigurationEingangssignaltyp und -bereiche werden per Software eingestellt; eine korrekte Konfiguration vor der Inbetriebnahme ist erforderlich.

Häufig gestellte Fragen

Frage 1: Welche Signalarten akzeptiert der AAM10?

A: Der AAM10 akzeptiert beides 4-20 mA Gleichstrom Und 1-5 V Gleichspannung Signale. Der Eingangstyp ist per Software konfigurierbar. .

Frage 2: Kann der AAM10 2-Draht-Sender direkt mit Strom versorgen?

A: Ja. Das Modul bietet eine integrierte Lösung. 25,0 bis 25,5 V Gleichstrom-Schleifenversorgung mit einem Strombegrenzung auf 60 mA zur Stromversorgung von 2-Draht-Feldtransmittern .

Frage 3: Wie lange ist der Datenaktualisierungszeitraum des AAM10?

A: Der feste Datenaktualisierungszeitraum ist 50 ms .

Frage 4: Ist der AAM10 im laufenden Betrieb austauschbar?

A: Ja, das Modul unterstützt den Online-Modulaustausch (Hot-Swap) auf kompatiblen CENTUM I/O-Racks, vorausgesetzt, das Ersatzmodul weist die gleiche Hardware-Revision und Kanalkonfiguration auf. .

Frage 5: Wie genau ist die AAM10?

A: Genauigkeit ist ±4 mV für Spannungseingang und ±16 µA Bei Stromeingang beträgt die Temperaturdrift ±8 mV und ±32 µA pro 10 °C Temperaturänderung. .

Frage 6: Worin besteht der Unterschied zwischen AAM10 und AAM10B?

A: Der Standard AAM10 wird für Standard-Analogsignale verwendet. AAM10B Die Variante beinhaltet typischerweise Unterstützung für die BRAIN-Protokoll, ermöglicht digitale Kommunikation und Diagnose mit intelligenten Yokogawa-Feldgeräten .

Frage 7: Ist der AAM10 mit CENTUM VP kompatibel?

A: Der AAM10 ist primär für CENTUM CS 3000- und CENTUM CS 1000-Systeme konzipiert. Obwohl einige Hardwarekomponenten abwärtskompatibel sein können, überprüfen Sie die spezifische I/O-Bus-Kompatibilität, wenn Sie ihn in einem CENTUM VP-System verwenden möchten. .

Frage 8: Welche Isolation bietet der AAM10?

A: Das Modul bietet galvanische Trennung zwischen Eingang und System mit einem 1500 V Wechselstrom Spannungsfestigkeit für 1 Minute, um das Steuerungssystem vor feldseitigen Störungen und potenziellen Fehlern zu schützen.
