Hauptmerkmale
Digitale Signalverarbeitung – Präzise und wiederholbare Steuersequenzen für erhöhte Systemzuverlässigkeit
Mehrfarbige LED-Anzeige – Klare Statusmeldungen und Diagnose-Feedback für Betriebs- und Fehlerzustände
Unterspannungserkennung – Verhindert den Betrieb unter unsicheren elektrischen Bedingungen
Luftdrucküberwachung – Funktionsprüfung des Luftdruckschalters während der Inbetriebnahme und des Betriebs
Elektrische Fernrückstelleinrichtung – Ermöglicht effizientes Systemmanagement aus der Ferne
Wiederholungsbeschränkung – Verhindert übermäßige Wiederanlaufversuche zum Schutz des Brenners und der zugehörigen Ausrüstung
Kontrollierter intermittierender Betrieb – Obligatorische Sicherheitsabschaltung nach 24 Stunden Dauerbetrieb
Aktuatorsteuerung (12s) – Integrierte Aktuatorlaufzeit für präzise Luft-Kraftstoff-Verhältnisregelung
Technische Parameter
Kernvorteile
1. Nahtlose Nachrüstung für Altsysteme
Die LME22.331C2 ist speziell als digitaler Ersatz Für ältere Siemens-Brennersteuerungsserien LGB und LMG. Es verfügt über identische Gehäuseabmessungen wie die LGB- und LMG-Modelle und ermöglicht somit einen direkten Austausch ohne mechanische Modifikationen.. Beim Austausch von LGB- oder LMG-Steuerungen durch LME muss die Hilfseinheit AGQ1… oder AGQ2… durch die AGQ3…A27 ersetzt werden..
2. Umfassende Sicherheitsüberwachung
Das Gerät integriert mehrere Sicherheitsfunktionen in einem einzigen kompakten Modul: Unterspannungserkennung, Überwachung des Luftdruckschalters (mit Funktionsprüfung während des Anlaufs und Betriebs), Flammenüberwachung und Wiederholungsbegrenzung.Die Funktion für kontrollierten intermittierenden Betrieb löst Folgendes aus: obligatorische Sicherheitsabschaltung nach 24 Stunden Dauerbetrieb, gefolgt von einem automatischen Neustart.
3. Präzise Aktuatorsteuerung
Mit einem engagierten 12 Sekunden AktuatorlaufzeitDer LME22.331C2 ist für Gebläsebrenner konzipiert, die eine präzise Regelung des Luft-Kraftstoff-Verhältnisses mittels eines Aktuators erfordern. Die Regelungssequenz wird durch digitale Signalverarbeitung gesteuert, wodurch eine genaue und wiederholbare Zeitsteuerung gewährleistet wird..
4. Erweiterte Diagnosefunktionen
Der mehrfarbige LED-Anzeige liefert übersichtliche Betriebs- und Fehlerstatusmeldungen und vereinfacht so die Fehlersuche.Im Falle einer Sperrung leuchtet die rote Signallampe auf und die Brennersteuerung kann durch Drücken der Sperrrücksetztaste für etwa 1 Sekunde (jedoch weniger als 3 Sekunden) zurückgesetzt werden..
5. Breite Anwendungskompatibilität
Die LME22.331C2 ist typgeprüft und zugelassen gemäß DIN EN 298und eignet sich für Anwendungen, die den folgenden Bestimmungen unterliegen: EN 676 (Gasbrenner mit Gebläse) und EN 230 (Ölbrenner)Es wurde für den Einsatz durch OEMs entwickelt und gebaut, die Brennersteuerungen in Verbrennungssteuerungsprodukte integrieren..
Anwendungen
Der LME22.331C2 wird in einer Vielzahl von Anwendungen zur Verbrennungssteuerung eingesetzt:
Empfohlene Modelle und verwandte Produkte
NotizDie LME22-Serie bietet verschiedene Timing-Konfigurationen. Überprüfen Sie stets die spezifische Modellnummer anhand der Anforderungen Ihres Brenners, insbesondere der Vorspülzeit (t1) und der Aktuatorlaufzeit..
Was ist im Lieferumfang enthalten?
Hinweis: Ionisationssonde, QRA-Flammendetektor, AGQ3-Zusatzeinheit und Zündtransformator werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original Siemens Produkt
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Brennerkompatibilität verfügbar
Häufig gestellte Fragen (FAQ)

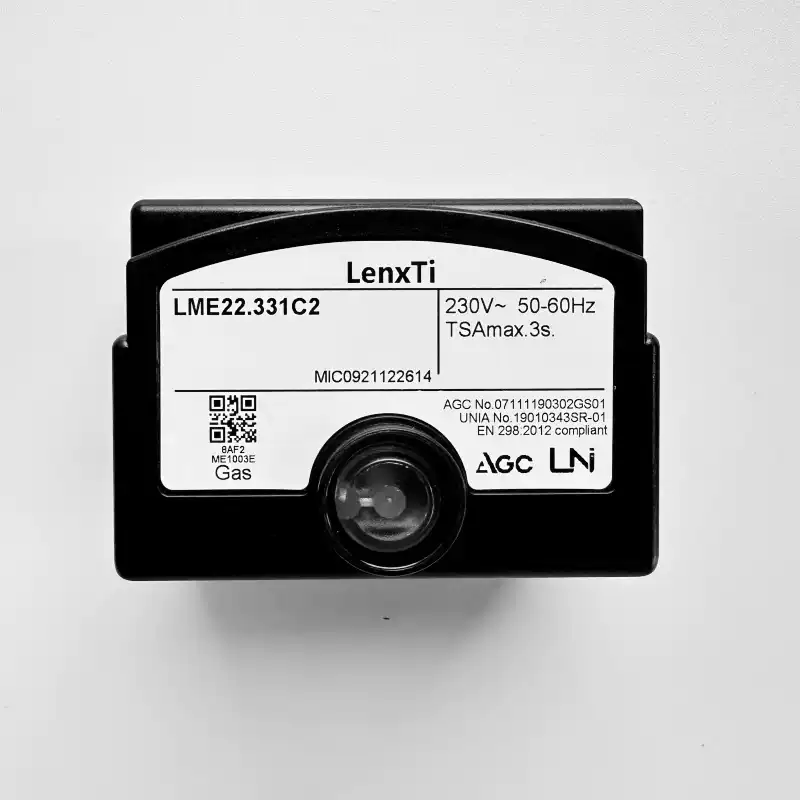

Frage 1: Was ist das SIEMENS LME22.331C2?
Es handelt sich um eine mikroprozessorgesteuerte Gasbrenner-Steuereinheit zur Inbetriebnahme und Überwachung von ein- oder zweistufigen Gas- oder Gas-/Ölbrennern im intermittierenden Betrieb. Sie überwacht die Flamme mittels einer Ionisationssonde und steuert die Brennersequenz einschließlich Vorspülung, Zündung und Sicherheitsabschaltung..
Frage 2: Welche älteren Modelle werden durch LME22.331C2 ersetzt?
Es ersetzt LGB22.330A27 Und LMG22.330B27 Herkömmliche Brennersteuerungen. Die Gehäuseabmessungen sind identisch für eine nahtlose Nachrüstung..
Frage 3: Welche Änderung an den Hilfseinheiten ist erforderlich, wenn LGB/LMG durch LME ersetzt wird?
Beim Austausch von LGB- oder LMG-Brennersteuerungen durch LME-Brennersteuerungen Die Zusatzeinheit AGQ1… oder AGQ2… muss durch die AGQ3…A27 ersetzt werden..
Frage 4: Wie hoch ist die Sicherheitszeit (TSA) dieses Controllers?
Die Sicherheitszeit beträgt 3 Sekunden (maximale Zeit bis zur Flammenbildung).
Frage 5: Wie lange dauert die Vorspülung (t1)?
Die Vorreinigungszeit beträgt 30 Sekunden.
Frage 6: Wie lange ist die Laufzeit des Aktuators?
Die Laufzeit des Aktuators beträgt 12 Sekunden.
Frage 7: Welche Flammenerkennungsmethoden werden unterstützt?
Die LME22.331C2-Unterstützungen Ionisationssonde Flammenüberwachung. Es kann auch mit einem Flammenüberwachungssystem verwendet werden. QRA-Flammenmelder über die AGQ3-Zusatzeinheit für Gebläsebrenner oder eine QRC-Blauflammendetektor für blau brennende Flammen.
Frage 8: Was passiert nach 24 Stunden ununterbrochenem Betrieb?
Der Controller initiiert einen kontrolliertes Herunterfahren mit anschließendem automatischen Neustart nach maximal 24 Stunden ununterbrochenem Betrieb.
F9: Wie setze ich die Brennersteuerung nach der Sperrung zurück?
Drücken Sie die Sperrtaste zurücksetzen ungefähr 1 Sekunde (jedoch weniger als 3 Sekunden). Die Steuerung kann nur zurückgesetzt werden, wenn alle Kontakte der Leitung geschlossen sind und keine Unterspannung anliegt..
Frage 10: Welche Abmessungen und welches Gewicht hat es?
Das Gerät wiegt ungefähr 0,16 kg (160 g)Die Abmessungen im unverpackten Zustand betragen ungefähr 62 mm (H) × 90 mm (B) × 53 mm (L)..
Frage 11: Welchen Normen entspricht dieser Controller?
Es entspricht den EN 298, EN 676, Und EN 230 Standards.
Frage 12: Wie hoch ist die Versorgungsspannung?
Die Versorgungsspannung beträgt Wechselstrom 230 V (220–240 V)50/60 Hz.
Frage 13: Handelt es sich um ein Originalprodukt von Siemens?
Ja. Das ist ein neu und original Siemens-Produkt mit der Modellnummer LME22.331C2.
Frage 14: Was sollte ich vor der Bestellung überprüfen?
Überprüfen Sie immer die Modellnummer (LME22.331C2), die Brennertyp (1-stufig vs. 2-stufig), die Flammenerkennungsmethodeund die erforderliche Zeitangaben (t1, TSA, Aktor) für Ihre spezifische Anwendung. Konsultieren Sie die Siemens-Dokumentation oder wenden Sie sich an unseren technischen Support, um Unterstützung zu erhalten.
