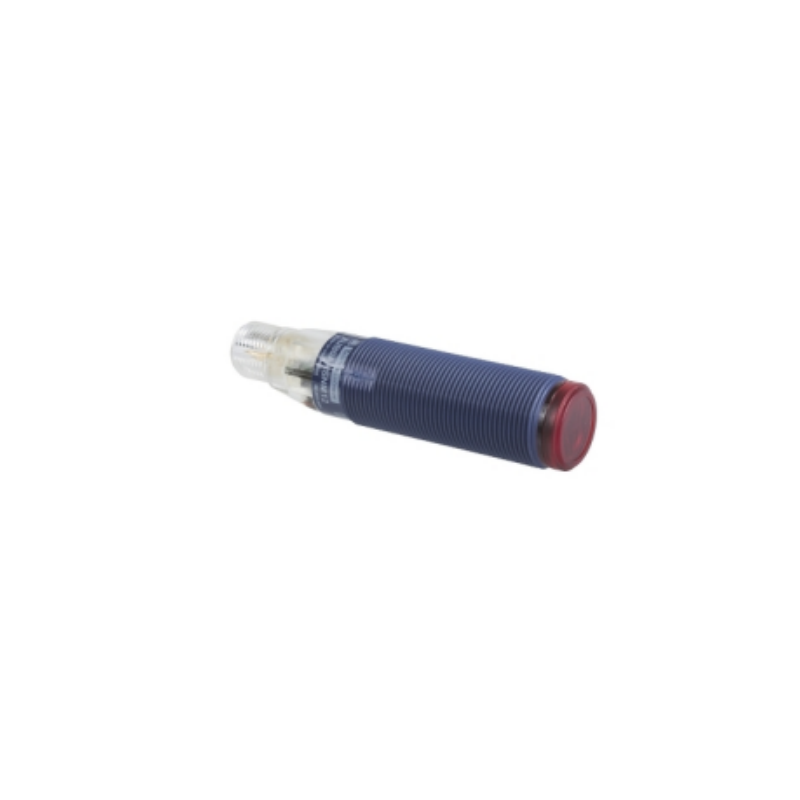

Schneider Electric XUB0APSNM12 Fotoelektrischer Sensor

Hauptmerkmale

Technische Spezifikationen

Allgemein

Elektrische

Leistung

Umwelt

Anwendungen

Dank seiner Multimodus-Fähigkeit eignet sich der XUB0APSNM12 für eine Vielzahl von industriellen Automatisierungsaufgaben. :

• Materialfluss und LogistikObjekterkennung auf Förderbändern, Anwesenheitserkennung für Verpackungslinien

• Zählen und SortierenZählen kleiner Objekte, Überwachen des Produktflusses

• Maschinensicherheit und AutomatisierungAutomatische Türen, Zonenscanning, Zutrittskontrolle

• ProzessüberwachungFarberkennung, Entfernungsmessung, Kontrast- und Lumineszenzmessung

• Infrastruktur: Überwachung größerer Gebiete mit Lichtgittern

Bestell- und Verpackungsinformationen

Informationen zu Konformität und Umwelt

Wichtige Hinweise

• Dieser Sensor gehört zur Telemecanique Sensors OsiSense XU-Serie und wird von Schneider Electric vertrieben. .

• Für den Durchgangsstrahlbetrieb ist eine separate Sendeeinheit (XUB0AKSNM12T) erforderlich. .

• Für den Betrieb mit polarisierter Spiegelreflexkamera wird ein Reflektor (XUZC50) benötigt. .

• Der Sensor unterstützt sowohl die Schutzart IP67 als auch IP69K und gewährleistet so eine zuverlässige Leistung in Nassreinigungs- und rauen Umgebungen. .

• Das Multimode-Design ermöglicht es einem einzigen Sensormodell, mehrere Anwendungsanforderungen zu erfüllen und so die Lagerkomplexität zu reduzieren. .

Häufig gestellte Fragen

Frage 1: Was ist die maximale Erfassungsreichweite des XUB0APSNM12?

A: Die maximale Erfassungsreichweite hängt vom gewählten Modus ab. Im Durchgangslichtmodus kann sie bis zu … betragen. 30 m in Kombination mit dem Sender XUB0AKSNM12T. Im polarisierten Reflexmodus beträgt die maximale Reichweite 4,5 m mit dem XUZC50-Reflektor. Der diffuse Modus bietet bis zu 0,4 m .

Frage 2: Welche Stromversorgung benötigt der Sensor?

A: Der Sensor benötigt einen 12…24 V Gleichstrom Netzteil. Es ist verpolungsgeschützt und kann innerhalb der Spannungsgrenzen von 10…36 V Gleichstrom .

Frage 3: Was bedeutet „Multimode“ bei diesem Sensor?

A: Der XUB0APSNM12 kann konfiguriert werden für vier verschiedene Erkennungsmodi:

• Diffuses Infrarot (0,3 m nominal)

• Diffuses Infrarot mit Hintergrundunterdrückung (0,12 m nominal)

• Infrarot-Durchstrahler (20 m nominal)

• Rot polarisiertes Reflexlicht (3 m nominal)
  Diese Flexibilität ermöglicht es, dass ein einziger Sensortyp für verschiedene Anwendungen eingesetzt werden kann. .

Frage 4: Wie konfiguriere ich den Ausgang des Sensors?

A: Der diskrete PNP-Ausgang kann wie folgt programmiert werden: 1 normalerweise offener (NO) oder 1 normalerweise geschlossener (NC)Die Konfiguration erfolgt mithilfe des Sensors. Selbststudium (Inteach-In) Einrichtungsmethode .

Frage 5: Wie lange ist die Reaktionszeit des XUB0APSNM12?

A: Der Sensor zeichnet sich durch eine schnelle Reaktionszeit aus. ≤ 2 msmit einer Erholungszeit von ≤ 2 ms und einer Schaltfrequenz von bis zu 250 Hz .

F6: Ist der XUB0APSNM12 für raue Umgebungen geeignet?

A: Ja. Der Sensor ist bewertet IP65, IP67 und IP69KEs bietet hervorragenden Schutz vor Staub, Wasserstrahlen und Hochdruckreinigung. Zudem ist es gemäß IEC-Normen vibrations- (7 gn) und stoßfest (30 gn). .

F7: Benötige ich zusätzliches Zubehör, um diesen Sensor zu verwenden?

A: Ja, je nach Modus:

• Für polarisierten Reflex Modus: Erfordert den XUZC50 Reflektor .

• Für Durchgangsstrahl Modus: Erfordert den Sender XUB0AKSNM12T Einheit .

• Für diffus Modi: Es wird kein zusätzliches Zubehör benötigt. .

Frage 8: Was zeigen die LED-Anzeigen an?

A: Drei LEDs liefern klare Statusinformationen: Grün zeigt an, dass eine Stromversorgung vorhanden ist; Gelb zeigt den Ausgabestatus an; Rot deutet auf Instabilität bei der Erkennung hin. .
