Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Entscheidend für die AFE-SynchronisierungDas herausragende Merkmal des Moduls ist seine Funktion bei der Synchronisierung des AFE-Wechselrichters mit dem Stromnetz. Ohne präzise dreiphasige Spannungsmessung kann der AFE nicht synchron mit dem Netz schalten, was beim Anlauf zu Synchronisationsfehlern führt. Das VSB liefert die für diese Synchronisierung erforderlichen präzisen Phasenwinkel- und Frequenzdaten. .
Dreiphasen-MessarchitekturDas VSB misst alle drei Phasen der Wechselstromversorgung, nicht nur eine oder zwei. Diese Dreiphasenmessung ist unerlässlich für:
PhasenbilanzüberwachungIndustrielle Stromversorgungen sind nicht perfekt symmetrisch; eine Phasenunsymmetrie von 5 % beeinträchtigt die Fähigkeit des AFE, aus jeder Phase den gleichen Strom zu beziehen. Die dreiphasige Messung des VSB ermöglicht es dem CUSA, die Unsymmetrie zu erkennen und das Schaltverhalten zu korrigieren. .
PhasenverlusterkennungDer Ausfall einer Versorgungsphase erzeugt ein anderes Spannungsprofil als Unterspannung. Die dreiphasige Messung ermöglicht es dem VSB, diesen Zustand zu erkennen und geeignete Schutzmaßnahmen einzuleiten (Phasenausfallabschaltung vs. Unterspannungsalarm). .
NulldurchgangserkennungDer Synchronisationsalgorithmus des AFE nutzt die Nulldurchgangswerte jeder Versorgungsphase, um Versorgungsfrequenz und Phasenwinkel zu verfolgen. Dreiphasige Nulldurchgangsdaten liefern drei unabhängige PLL-Referenzwerte und verbessern so die Synchronisationsgenauigkeit und -geschwindigkeit. .
Direkte Schnittstelle zum CUSA-SteuermodulDer VSB liefert alle Messparameter als analoge Echtzeitsignale an das CUSA (AFE-Steuermodul), welches diese kontinuierlich für Schaltberechnungen verwendet. Fällt der VSB aus, arbeitet das AFE als Standard-Diodengleichrichter und weist beim Start Synchronisationsfehler auf. .
Unverzichtbares Ersatzteil für AFE-SystemeDa die SIMOVERT MASTERDRIVES-Serie eingestellt wird, ist das VSB-Modul als Ersatzteil über Drittanbieter erhältlich. Es ist unerlässlich für den Betrieb bestehender AFE-Anlagen, in denen die Antriebshardware weiterhin in Betrieb ist. .
Typische Anwendungen
Die 6SE7090-0XX84-1GA1 wird als kritische Komponente in SIMOVERT MASTERDRIVES AFE-Antriebssystemen für industrielle Anwendungen eingesetzt, die einen regenerativen Betrieb erfordern:
AFE-ZuführeinheitenÜberwachung und Synchronisierung aktiver Front-End-Antriebe
Regenerative AntriebssystemeAnwendungen, bei denen Energie in das Versorgungsnetz zurückgeführt wird
IndustrieantriebeSysteme, die einen Vierquadrantenbetrieb und eine Blindleistungskompensation erfordern
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Bauteils 6SE7090-0XX84-1GA1?

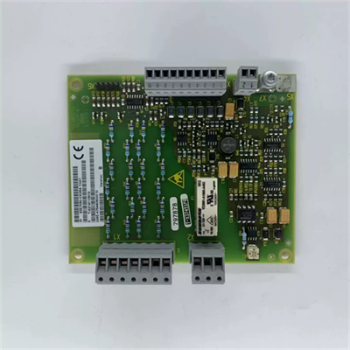

A: Es handelt sich um eine Spannungssensorplatine (VSB) für SIMOVERT MASTERDRIVES AFE-Systeme. Ihre Aufgabe ist die kontinuierliche Messung der dreiphasigen Wechselspannung und die Bereitstellung analoger Echtzeitsignale für das CUSA-Steuermodul zur AFE-Synchronisierung und zum Schutz. .
Frage 2: Wird das Modell 6SE7090-0XX84-1GA1 noch produziert?
A: Nein. Die SIMOVERT MASTERDRIVES-Serie (6SE70) wurde von Siemens um 2010 eingestellt. Das VSB-Modul ist als Ersatzteil über Drittanbieter und Restpostenkanäle erhältlich. .
Frage 3: Was passiert, wenn das VSB-Modul ausfällt?
A: Fällt die VSB aus, kann die AFE-Einspeiseeinheit beim Anlauf nicht mit dem Netzteil synchronisiert werden, was zu Synchronisationsalarmen führt, bevor der DC-Zwischenkreis die Betriebsspannung erreicht. Die AFE wird dadurch effektiv zu einem Standard-Diodengleichrichter und verliert ihre aktive Regelungs- und Rückgewinnungsfähigkeit. .
Frage 4: Wie wird das VSB physisch an die Wechselstromversorgung angeschlossen?
A: Der VSB wird über einen Spannungsteiler oder eine transformatorgekoppelte Messschaltung an die Eingangsklemmen des Netzteils angeschlossen. Er stellt der Signalpegelelektronik eine verkleinerte Darstellung jeder Phasenspannung zur Verfügung. .
Frage 5: Was sind die wichtigsten Messparameter, die vom VSB bereitgestellt werden?
A: Das VSB stellt Folgendes bereit: exakter Phasenwinkel jeder Versorgungsphase, Momentane Spannungsamplitude jeder Phase und Versorgungsfrequenz (wird in jedem Zyklus aktualisiert) .
Frage 6: Welche Bedeutung hat die Dreiphasenmessung im Vergleich zur Einphasenmessung?
A: Die Dreiphasenmessung ermöglicht die Überwachung des Phasengleichgewichts (Erkennung von Versorgungsungleichgewichten), die Erkennung von Phasenausfällen (Unterscheidung von Phasenausfällen und Unterspannung) und eine verbesserte Synchronisationsgenauigkeit durch drei unabhängige Nulldurchgangsreferenzen. .
Frage 7: Was ist der empfohlene Ersatz für MASTERDRIVES AFE-Systeme?
A: Siemens empfiehlt die Migration zu SINAMICS Plattform für Neuinstallationen. Für AFE-Anwendungen bietet der SINAMICS S120 mit Active Line Module (ALM) eine gleichwertige regenerative Funktionalität. Für bestehende MASTERDRIVES-Anlagen sind überholte VSB-Module von Drittanbietern erhältlich. .
Frage 8: Was sind die physikalischen Eigenschaften des VSB-Moduls?
A: Das Modul wiegt netto ca. 1,10 kg, das Versandgewicht beträgt 2,50 kg. Es wird in Deutschland hergestellt. Die Abmessungen variieren je nach Quelle; eine Angabe lautet ca. 11 × 3 × 12 cm. .
Empfohlene Modelle und verwandte Produkte
Die 6SE7090-0XX84-1GA1 ist Teil des SIMOVERT MASTERDRIVES-Systems. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für bestehende MASTERDRIVES AFE-Systeme: Der 6SE7090-0XX84-1GA1 ist das richtige VSB-Modul zur Wartung der AFE-Einspeiseeinheiten und zur Wiederherstellung der Synchronisationsfunktion .
Zur SystemfehlerbehebungPrüfen Sie, ob das VSB die korrekten Spannungssignale liefert, bevor Sie andere AFE-Komponenten austauschen. Ein defektes VSB verursacht Synchronisationsfehler, selbst wenn die übrige Hardware funktionsfähig ist. .
Für Neuinstallationen oder größere Modernisierungen: Der SINAMICS S120 Das Active Line Module (ALM) ist der empfohlene moderne Ersatz und bietet eine gleichwertige regenerative Funktionalität mit aktiver Unterstützung von Siemens. .
