Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Hochleistungs-Gate-AnsteuerfähigkeitDas herausragende Merkmal des Moduls ist seine Fähigkeit, IGBT-Leistungsmodule in Hochleistungs-MASTERDRIVES-Systemen anzusteuern, die mit 675-930 V DC und Nennströmen bis zu 1230 A betrieben werden.Es erzeugt präzise Triggerimpulse, um genaues Schalten und effiziente Energieumwandlung für Anwendungen in der Metallurgie, im Bergbau, in der Zement- und Papierindustrie zu gewährleisten..
Umfassende Schutz- und ErkennungsfunktionenDie IGD9-Platine bietet wichtige Schutzfunktionen, darunter Überstrom- und Kurzschlusserkennung, Fehlerschutz und Kommunikation mit der Hauptsteuerplatine.Es überwacht Strom- und Spannungsparameter, um den Leistungsteil bei anormalen Betriebsbedingungen vor Schäden zu schützen.
Direkter Upgrade-Pfad zu 1JC1Die ursprüngliche Variante 1JC0 wurde durch die Variante 6SE7041-2WL84-1JC1 ersetzt, die vollständig kompatibel ist und mit identischer Funktion und Pinbelegung direkt ersetzt werden kann.Dies bietet einen klaren Upgrade-Pfad zur Aufrechterhaltung bestehender MASTERDRIVES-Installationen.
Robustes IndustriedesignDie Platine wurde für anspruchsvolle Industrieumgebungen entwickelt und eignet sich für Hochleistungsantriebsanwendungen in Stahlwerken, im Bergbau und in der Schwerindustrie.Es dient als wichtige Ersatzteilkomponente in den Wechselrichtereinheiten der Serie 6SE7041.
Typische Anwendungen
Der 6SE7041-2WL84-1JC0 wird als kritische Komponente in SIMOVERT MASTERDRIVES Frequenzumrichtersystemen für anspruchsvolle industrielle Anwendungen eingesetzt:
Metallurgie und StahlHochleistungsantriebe für Walzwerke und Verarbeitungsanlagen
BergbauFörderbandantriebe und Hochleistungspumpensysteme
ZementindustrieOfenantriebe und Anwendungen in großen Mühlen
Papier und ZellstoffHochleistungsantriebssysteme für Papiermaschinen
Pumpen und VentilatorenGroße, drehzahlvariable Pumpen- und Lüfterantriebe
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Bauteils 6SE7041-2WL84-1JC0?

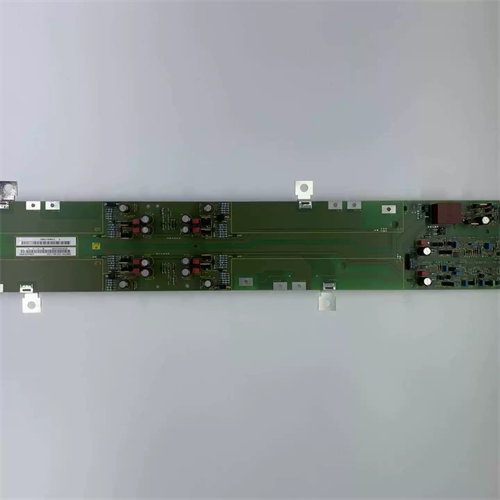

A: Es handelt sich um eine IGD9-Wechselrichtersteuerplatine für SIMOVERT MASTERDRIVES. Ihre Aufgabe ist es, die IGBT-Leistungsmodule anzusteuern, Triggerimpulse zu erzeugen, Strom-/Spannungsmessungen durchzuführen, Fehlerschutz zu bieten und mit der Hauptsteuerplatine zu kommunizieren..
Frage 2: Wird das Modell 6SE7041-2WL84-1JC0 noch produziert?
A: Nein. Dieses Produkt wurde bereits verkauft. Die Produktion wurde von Siemens eingestellt und endete im Jahr 2007.Es ist als „Auslaufmodell/eingestellt“ gekennzeichnet. Das ursprüngliche Modell 1JC0 wird nicht mehr hergestellt, und auf dem Markt werden hauptsächlich gebrauchte/generalüberholte Geräte oder das neue Nachfolgemodell 1JC1 angeboten..
Frage 3: Worin besteht der Unterschied zwischen 6SE7041-2WL84-1JC0 und 6SE7041-2WL84-1JC1?
A: Der 1JC0 ist die ursprüngliche IGD9-Platine, während die 1JC1 ist der verbesserte Nachfolger. Der 1JC1 ist vollständig kompatibel und können mit identischen Funktionen und Pinbelegung direkt ersetzt werden. Es gibt jedoch einen Unterschied: Der obere rechte IGBT-Anschluss mit der Kennzeichnung „C“ hat auf der alten 1JC0-Karte keine elektrische Verbindung, auf der neuen 1JC1-Karte jedoch schon..
Frage 4: Was sind häufige Fehlerursachen bei dieser IGD9-Platine?
A: Häufige Fehler sind Anomalien der IGBT-Ansteuerung, Ausfall des Triggerimpulses, Fehlalarme durch Überstrom/Kurzschluss und Kommunikationsunterbrechungen. Auch Probleme mit der Stromversorgung, wie durchgebrannte Sicherungen, defekte Gleichrichterbrücken und beschädigte DC-Zwischenkreiskondensatoren, können auftreten..
Frage 5: Welche Sicherheitsvorkehrungen sollten beim Austausch dieser Platine getroffen werden?
A: Vor dem Austausch:
Strom abschalten und entladen Gleichstromzwischenkreis (Hochspannungsgefahr)
Überprüfen Sie, ob Versions- und Seriennummer mit der Hauptsteuerplatine übereinstimmen.
Prüfen Sie Glasfaser-/Kommunikationsschnittstellen, Kabel und Stromanschlüsse.
Nach dem Austausch, Parameter erneut herunterladen und Motoridentifizierung durchführen
Frage 6: Welche Bedeutung hat der Unterschied in der Verbindung „C“ zwischen 1JC0 und 1JC1?
A: Laut Diskussionen im technischen Forum von Siemens verfügt die alte 1JC0-Karte über keinen elektrischen Anschluss für den oben rechts mit „C“ gekennzeichneten IGBT, während die neue 1JC1-Karte diesen Anschluss besitzt. Anwender fragen sich, ob eine zusätzliche Schraube angebracht werden muss oder ob die elektrische Isolation ausreichen soll..
Frage 7: Was sind die wichtigsten technischen Spezifikationen?
A: Das Modul arbeitet bei 675–930 V DC mit einem Nennstrom von 1230 AEs unterstützt Vektorregelung, V/f-Regelung und direkte Drehmomentregelung (DTC). Das Nettogewicht beträgt ungefähr 0,53 kg mit Abmessungen von etwa 30,60 × 22,10 × 8,70 cm.
Frage 8: Kann das Modul repariert werden?
A: Ja, Reparaturdienste sind von Drittanbietern erhältlich. Unternehmen wie EICHLER bieten Reparaturen für die Platine 6SE7041-2WL84-1JC0 an. Die Reparatur umfasst typischerweise die Diagnose auf Komponentenebene und den Austausch defekter Bauteile..
Empfohlene Modelle und verwandte Produkte
Die 6SE7041-2WL84-1JC0 ist Teil des SIMOVERT MASTERDRIVES-Systems. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für bestehende MASTERDRIVES-Systeme mit 1JC0: Der 6SE7041-2WL84-1JC1 ist der empfohlene Ersatz, da er vollständig kompatibel ist und die aktualisierte Version darstellt..
Zur SystemfehlerbehebungVerwenden Sie die 6SE7090-0XX84-1FK0 Testbox zum Auffinden defekter IGBT-Bauteile vor dem Austausch der Stromversorgungshardware.
Für Neuinstallationen: Der SINAMICS Die Plattform ist der empfohlene moderne Ersatz und bietet verbesserte Leistung sowie aktiven Support von Siemens..
