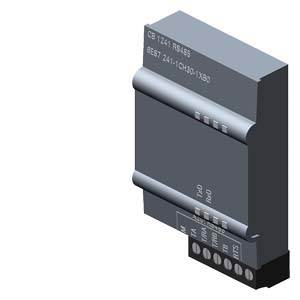

Hauptmerkmale
Notiz: Das CB 1241 verfügt nicht über eine Diagnose-LED wie die CM 1241-Module; es sind nur TX- (Senden) und RX- (Empfangen) LEDs vorhanden. .
Technische Spezifikationen
Allgemein
Kommunikationsschnittstelle
Integrierte Protokolle
Modbus RTU-Spezifikationen
Elektrische
Physikalische und Umwelt
Zertifizierungen
Pinbelegung & Verdrahtung
Der CB 1241 RS485 verwendet einen 9-poligen Sub-D-Stecker. Für den RS485-2-Draht-Modus sind folgende Anschlüsse wichtig: :
Wichtige Hinweise zur Verdrahtung:
Verwenden geschirmtes verdrilltes Paar und verbinden Sie die Abschirmung mit Masse
Beenden Sie nur die zwei Enden des RS485-Netzwerks (127 Ω Abschlusswiderstand)
Die A/B-Polaritätskonvention variiert Die Belegung kann je nach Hersteller variieren. Siemens kennzeichnet Pin 8 als A (nicht-invertierend) und Pin 3 als B (invertierend), viele Geräte von Drittanbietern verwenden jedoch die umgekehrte Konvention. Sollte die Kommunikation trotz korrekter Parameter fehlschlagen, versuchen Sie, die A/B-Leitungen zu vertauschen – der Transceiver ist gegen diesen Fehler geschützt.
Anwendungen
Die CB 1241 RS485 ist ideal für Anwendungen, die eine serielle Kommunikation zwischen S7-1200-SPSen und Geräten von Drittanbietern erfordern. :
FrequenzumrichterModbus RTU- oder USS-Steuerung von Frequenzumrichtern von Herstellern wie SEW, Danfoss und ABB
Modbus RTU-NetzwerkeIntegration mit Modbus-fähigen Instrumenten, Sensoren und Leistungsmessern
Ältere AusrüstungKommunikation mit bestehenden RS485-basierten Steuerungen und Geräten
Barcode-Scanner und Waagen: Auslesen von Daten von industriellen Geräten mit serieller Ausgabe
GebäudeautomationAnschluss an HLK-Steuerungen und Energiezähler
Wichtigste Vorteile
Wichtige Hinweise
CPU-Firmware-AnforderungDie S7-1200 CPU muss über die entsprechende Firmware verfügen. Version 2.0 oder höher um diese CB zu verwenden .
Modbus-BibliothekskompatibilitätBei Verwendung von Modbus RTU mit TIA Portal V13 SP1 muss die Bibliotheksversion mit der CPU-Firmware übereinstimmen. Die Modbus-Bibliothek V3.x erfordert die CPU-Firmware. Version 4.1.1 oder höherÄltere Firmware (V4.0, V4.1) unterstützt nur die Bibliothek V2.x. .
Hardware-KennungIm TIA Portal lautet die Hardware-Kennung des RS485-Ports: 271Nicht 269 (269 ist die Diagnoseschnittstelle des Boards). Die Verwendung der falschen ID führt zu Fehler 16#7000. .
Keine DurchflussregelungRS485 unterstützt keine Hardware- oder Software-Flusssteuerung. .
Keine Diagnose-LEDDas CB 1241 verfügt nur über TX/RX-LEDs; es gibt keine Diagnose-LED wie bei den CM 1241-Modulen. .
BeendigungSchließen Sie nur die beiden Endgeräte an das RS485-Netzwerk an. Zwischengeräte dürfen nicht angeschlossen oder vorgespannt werden. .
Häufig gestellte Fragen
Frage 1: Was ist die Hauptfunktion des Bauteils 6ES7241-1CH30-1XB0?
A: es ist ein CB 1241 RS485 Kommunikationskarte, die SIMATIC S7-1200 SPSen um eine serielle RS485-Schnittstelle erweitert und so die Punkt-zu-Punkt-Kommunikation mit Geräten von Drittanbietern wie Frequenzumrichtern, Sensoren und Modbus-RTU-Geräten ermöglicht. .
Frage 2: Welche Protokolle unterstützt dieses Modul?
A: Das Modul unterstützt Freihafen, ASCII (Bibliotheksfunktion), Modbus RTU Master, Modbus RTU-Gerät (Sklave) und USS Protokolle Beachten Sie, dass 3964(R) auf dieser RS485-Variante nicht unterstützt wird. .
Frage 3: Was ist die maximale Kommunikationsdistanz?
A: Die maximale Kabellänge für die RS485-Kommunikation beträgt 1.000 Meter Verwendung von geschirmtem verdrilltem Zweipaarkabel .
Frage 4: Benötigt diese Platine ein externes Netzteil?
A: Nein. Der CB 1241 wird direkt vom CPU-Backplane-Bus mit Strom versorgt und verbraucht dabei ungefähr 50 mA bei 5 V Gleichstrom .
Frage 5: Welche CPU-Firmware-Version ist erforderlich?
A: Die S7-1200 CPU muss über die entsprechende Firmware verfügen. Version 2.0 oder höher um diese CB zu verwenden Für die Modbus RTU-Bibliothek V3.x, CPU-Firmware Version 4.1.1 oder höher ist erforderlich .
Frage 6: Worin besteht der Unterschied zwischen CB 1241 und CM 1241?
A: Der CB 1241 Es handelt sich um eine kompakte Signalplatine, die direkt an die Vorderseite der CPU angeschlossen wird und einen RS485-Anschluss bereitstellt. CM 1241 ist ein größeres Kommunikationsmodul, das auf der S7-1200-Schiene montiert wird und in den Varianten RS232, RS422/485 und weiteren Varianten erhältlich ist. .
Frage 7: Wie lautet die Hardware-Kennung für den RS485-Anschluss im TIA Portal?
A: Die Hardwarekennung des RS485-Anschlusses lautet: 271Die Verwendung der Kennung 269 (der Diagnoseschnittstelle) führt zu Fehler 16#7000 bei MB_COMM_LOAD. .
F8: Kann ich diese Platine mit Modbus RTU-Geräten anderer Hersteller verwenden?
A: Ja. Der CB 1241 unterstützt Modbus RTU Master- und Gerätemodus und ist somit mit Standard-Modbus-RTU-Geräten kompatibel. Beachten Sie jedoch, dass Die A/B-Polaritätskonventionen variieren zwischen Herstellern – falls die Kommunikation fehlschlägt, versuchen Sie, die A/B-Leitungen zu tauschen. .
Frage 9: Wie viele Modbus-Geräte werden maximal unterstützt?
A: Das Modul unterstützt bis zu 247 Slave-Geräte (Adressen 1-247), mit maximal 32 Geräte pro Netzwerksegment ohne Repeater .
F10: Unterstützt diese Platine das USS-Protokoll zur Steuerung von Siemens-Antrieben?
A: Ja. Der CB 1241 unterstützt USS-Protokoll als Bibliotheksfunktion, die die Kommunikation mit Siemens-Antrieben ermöglicht, die USS unterstützen. .
