Hauptmerkmale
Technische Spezifikationen
Allgemein
Elektrische
Kommunikationsschnittstelle
Integrierte Protokolle
Modbus RTU-Spezifikationen
Umwelt
Zertifizierungen
Anwendungen
Das CM 1241 RS232-Modul eignet sich ideal für Anwendungen, die eine serielle Kommunikation zwischen S7-1200-SPSen und Geräten von Drittanbietern erfordern. :
Barcode-Scanner: Lesen von Produktcodes und Tracking-Informationen
Wägesysteme: Empfangen von Gewichtsdaten von Waagen und Wägezellen
DruckerSenden von Druckbefehlen und Etiketten
Legacy-ControllerKommunikation mit vorhandenen RS232-basierten Geräten
MessgeräteAnschluss an Mikrometer, Sensoren und Analysatoren
Modbus RTU-NetzwerkeIntegration mit Modbus-fähigen Instrumenten und Sensoren
Wichtigste Vorteile
Wichtige Hinweise
Hardware-RevisionDieses Modul (6ES7241-1AH32-0XB0) ist eine überarbeitete Hardwareversion. Firmware-Updates können je nach Hardware-Revision des Moduls und der CPU-Firmwareversion Kompatibilitätsanforderungen stellen. .
Firmware-UpdatesIn manchen Fällen erfordern Firmware-Upgrades bestimmte CPU-Firmware-Versionen und Hardware-Support-Packs. Konsultieren Sie die Siemens-Dokumentation, bevor Sie Updates durchführen. .
KabellängenbegrenzungDie RS232-Kommunikation ist mit geschirmtem Kabel auf 10 Meter begrenzt; für größere Entfernungen sollten RS422/RS485-Module in Betracht gezogen werden. .
NachrichtenkürzungBeim Empfang von Daten muss sichergestellt werden, dass das Timeout für das Nachrichtenende entsprechend der Baudrate und der Nachrichtenlänge konfiguriert ist, um ein Abschneiden zu verhindern. .
KompatibilitätBitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen S7-1200 CPU-Modell und Ihrer Firmware-Version.
Häufig gestellte Fragen
Frage 1: Was ist die Hauptfunktion des Bauteils 6ES7241-1AH32-0XB0?

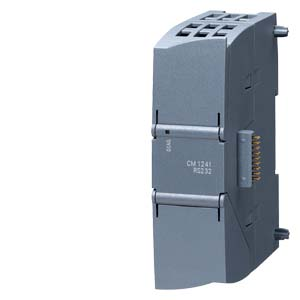

A: es ist ein CM 1241 RS232 Kommunikationsmodul, das SIMATIC S7-1200 SPSen um eine einzelne serielle RS232C-Schnittstelle erweitert und so die Punkt-zu-Punkt-Kommunikation mit Geräten von Drittanbietern wie Barcode-Scannern, Waagen und Druckern ermöglicht. .
Frage 2: Welche Protokolle unterstützt dieses Modul?
A: Das Modul unterstützt Freihafen, ASCII (Bibliotheksfunktion), Modbus RTU Master, Modbus RTU-Gerät (Sklave) und 3964(R) Protokolle .
Frage 3: Was ist die maximale Kommunikationsdistanz?
A: Die maximale Kabellänge für die RS232-Kommunikation beträgt 10 Meter Verwendung von abgeschirmtem Kabel .
Frage 4: Welche Anforderungen werden an die Stromversorgung gestellt?
A: Das Modul funktioniert mit 24 V Gleichstrom mit einem zulässigen Bereich von 20,4 V bis 28,8 V GleichstromDer Stromverbrauch beträgt 200 mA vom Backplane-Bus (5 V DC). .
Frage 5: Worin besteht der Unterschied zwischen diesem Modul und dem CM 1241 RS422/485?
A: Dieses Modul bietet eine RS232 Schnittstelle (9-poliger D-Sub) für Punkt-zu-Punkt-Verbindungen bis zu 10 m. Der CM 1241 RS422/485 (6ES7241-1CH32-0XB0) bietet RS422/RS485 Schnittstellen für größere Entfernungen (bis zu 1000 m) und Multi-Drop-Netzwerke .
F6: Kann dieses Modul mit Modbus RTU-Geräten verwendet werden?
A: Ja. Das Modul unterstützt Modbus RTU Master Und Modbus RTU-Gerät Betriebsmodi mit Adressen von 1 bis 49.999 und Unterstützung für bis zu 247 Geräte (max. 32 pro Netzwerksegment ohne Repeater) .
Frage 7: Welche Abmessungen und welches Gewicht hat dieses Modul?
A: Die Abmessungen sind 30 mm (B) × 100 mm (H) × 75 mm (T) mit einem ungefähren Gewicht von 150 g .
Frage 8: Über welche Zertifizierungen verfügt dieses Modul?
A: Das Modul ist zertifiziert mit CE, CSA, UL, cULus, FM, RCM, KC und Marine Genehmigungen, um die globale Einhaltung der Vorschriften sicherzustellen .
F9: Wie konfiguriere ich dieses Modul im TIA Portal?
A: Das Modul wird in der Hardwarekonfiguration des TIA Portals konfiguriert. Für die Modbus-RTU-Kommunikation verwenden Sie bitte … Modbus_Comm_Load Und Modbus_Master Anweisungen, die sicherstellen, dass der MODE-Parameter mit der Hardwarekonfiguration übereinstimmt (z. B. 16#04 für Halbduplex-Zweidrahtmodus). .
Frage 10: Sind Probleme beim Firmware-Upgrade bekannt?
A: Einige Benutzer haben Schwierigkeiten beim Aktualisieren der Firmware von Version 2.0.x auf 2.1.0 gemeldet. Möglicherweise sind bestimmte CPU-Firmware-Versionen oder Hardware-Support-Packs erforderlich. Konsultieren Sie die Dokumentation und die Support-Ressourcen von Siemens, bevor Sie Firmware-Updates durchführen. .
