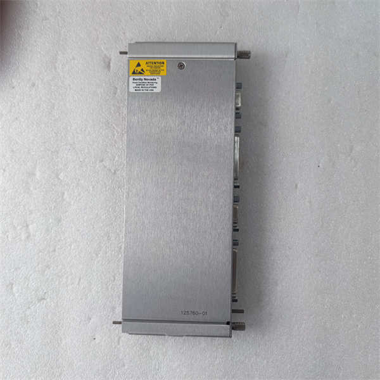

Der Bently Nevada 125760-01 ist ein Datenmanager-E/A-Modul Es wurde für das Maschinenschutzsystem der Serie 3500 entwickelt. Es dient als primäre rückseitige Schnittstelle zwischen dem 3500-Rack und externen Kommunikationsprozessoren und ermöglicht die Rack-Konfiguration, die Erfassung von Maschinendaten und die Systemdiagnose.
Artikelnummer :
125760-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125760-01 |
| Produktfamilie | 3500 Maschinenschutzsystem |
| Produkttyp | Datenmanager-E/A-Modul |
| Einbauschlitz | Steckplatz 1 (neben dem Netzteil) |
| Kommunikationsprotokoll | Bently Nevada-eigenes Protokoll |
| Kompatible Prozessoren | TDXnet, TDIX, DDIX |
| Datenmanager-Ports | Zwei Sätze für externe Anschlüsse |
| Maximale Kabellänge | 3 Meter (10 Fuß) |
| Stromversorgung | Angetrieben von einer 3500-Rack-Backplane |
| Abmessungen | Ca. 24,1 × 10,2 × 2,5 cm |
| Gewicht | ca. 0,4 kg |
| Ursprungsland | Vereinigte Staaten |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125760-01 (dieses Modell) | Datenmanager-E/A-Modul | 3500 Rack-Kommunikations- und Datenmanagement |
| 125744-02 | Standard Rack Interface Module (Hauptkarte) | Frontkarte für die Felgenmontage |
| 125744-01 | TMR Rack-Schnittstellenmodul (Hauptkarte) | Frontkarte für die TMR-Felgenmontage |
| 135031-01 | RIM I/O-Modul mit Modemschnittstelle | Alternative Ein-/Ausgänge für Modemkommunikation |
| 125768-01 | RIM-E/A-Modul mit RS-232/RS-422-Schnittstelle | Alternative Ein-/Ausgänge für serielle Kommunikation |
| 3500/22M | Transient Data Interface (TDI) | Verbesserte Kommunikation mit der System 1-Software |
Frage 1: Was ist die Hauptfunktion des Produkts 125760-01?
es ist ein Datenmanager-E/A-Modul Sie dient als primäre Kommunikations- und Datenmanagementschnittstelle für das Bently Nevada 3500 Überwachungssystem. Sie ermöglicht die Rack-Konfiguration, den Abruf von Maschinendaten und die Systemintegration mit externen Kommunikationsprozessoren.
Frage 2: Wo soll das Teil 125760-01 installiert werden?
Das Modul muss installiert werden in Steckplatz 1 des 3500er-Racks, neben den Netzteilmodulen. Pro Rack wird nur ein RIM- oder Data Manager I/O-Modul benötigt. .
Frage 3: Ist die 125760-01 Teil des Maschinenschutzpfads?
NEIN. Es führt Kommunikations- und Verwaltungsfunktionen auf Rack-Ebene aus, aber nicht direkt am kritischen Überwachungskanal teilnehmenDie automatischen Maschinenschutzfunktionen des Überwachungssystems funktionieren auch dann normal weiter, wenn dieses Modul entfernt wird oder ausfällt.
Frage 4: Welche Kommunikationsprozessoren werden unterstützt?
Zu den kompatiblen Prozessoren gehören: TDXnet, TDIX und DDIX Kommunikationsschnittstellen. Das Modul nutzt das proprietäre Protokoll von Bently Nevada für eine stabile und effiziente Systemkommunikation. .
Frage 5: Unterstützt das Modul TMR-Systeme?
Ja. In dreifach modular redundanten (TMR) Systemen ermöglicht die spezielle TMR-RIM-Funktionalität (unter Verwendung der Hauptkarte 125744-01) den Vergleich der Monitorkanäle und die Abstimmungslogik. Die Karte 125760-01 dient in diesen Konfigurationen als E/A-Schnittstelle.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 286566-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53-03-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 133388-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Er Bentley, Nevada 288062-02 ist die Hauptkarte des Drehzahlmessermoduls für die 3500/50M Drehzahlmessermodul im Maschinenschutzsystem 3500.es ist ein Zweikanalmodul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtung.
Der Bently Nevada 3500/50M-01-00 ist ein 2-Kanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 288062-02 Drehzahlmesser-Hauptkarte und die 133442-01 E/A-Modul mit interne KündigungenDieDer "M" Die Bezeichnung gibt an M-Serie Funktionalität, die eine verbesserte Integration mit der System 1 Diagnosesoftware ermöglicht.
Der Bently, Nevada 133442-01 ist ein Zweikanal-Drehzahlmesser-E/A-Modul mit internen Anschlüssen, entworfen für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.Das Modul bereitet Rohimpulssignale auf, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtungund kann aufbereitete Keyphasor-Signale an die Rack-Rückwandplatine zur Verwendung durch andere Überwachungsmodule liefern.
