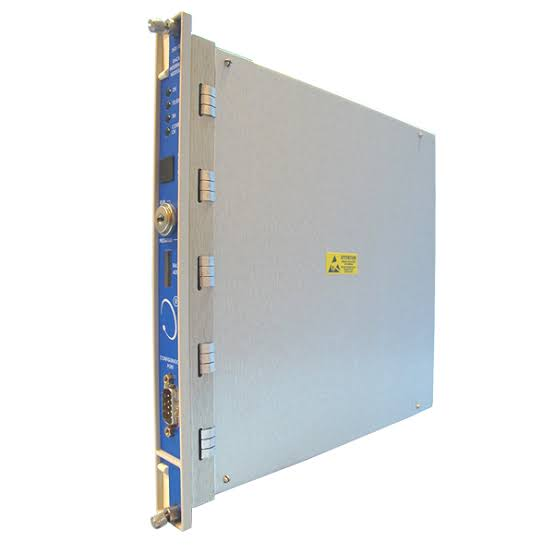

Der Bently, Nevada 125744-02 ist die Standard Rack Interface Module (RIM) Hauptkarte für das Maschinenschutzsystem der Serie 3500. Sie dient als primäre Kommunikationsschnittstelle für die Rack-Konfiguration, den Datenabruf und die Integration mit externer Überwachungssoftware.
Artikelnummer :
125744-02Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125744-02 |
| Produktfamilie | 3500 Maschinenschutzsystem |
| Produkttyp | Standard Rack Interface Module (RIM) Hauptkarte |
| Gestellposition | Steckplatz 1 (neben dem Netzteil) |
| Kommunikationsstandards | RS-232 / RS-422 serielle Kommunikation |
| Kommunikationsprotokoll | Bently Nevada-eigenes Protokoll |
| Baudrate | Maximal 38,4 k Baud (automatische Baudratenanpassung möglich) |
| RS-232 Kabellänge | Maximal 30 Meter (100 Fuß). |
| RS-422 Kabellänge | Maximale Höhe: 1200 Meter (4000 Fuß). |
| Kompatible Prozessoren | TDXnet, TDIX, DDIX |
| LEDs an der Vorderseite | OK, TX/RX, TM, CONFIG OK |
| Adressschalter | 63 auswählbare Rackadressen |
| Konfigurationsschlüsselschloss | Moduswahlschalter RUN / PROGRAMM |
| OK-Relay-Bewertung | 5A @ 24 Vdc / 120 Vac (120W / 600 VA) |
| Stromverbrauch | 4,75 W typisch |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 241,8 mm |
| Gewicht | 0,91 kg (2,0 lb) |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125744-02 (dieses Modell) | Standard-RIM-Hauptkarte (ohne TMR) | Standard 3500 Rack-Kommunikation |
| 125744-01 | TMR RIM Hauptkarte (Triple Modular Redundant) | TMR-Konfigurationen, die einen Vergleich der Monitorkanäle erfordern |
| 125768-01 | RIM-E/A-Modul mit RS-232/RS-422-Schnittstelle | Zugehörige rückseitige I/O-Anschlüsse für serielle Kommunikation |
| 135031-01 | RIM I/O-Modul mit interner Modemschnittstelle | Zugehörige rückseitige I/O-Anschlüsse für Modemkommunikation |
| 125760-01 | Datenmanager-E/A-Modul | Schließen Sie zwei Kommunikationsprozessoren an das Rack an. |
| 3500/22M | Transient Data Interface (TDI) | Moderner Ersatz mit Ethernet-/USB-Anschluss |
| 3500/05 | 19-Zoll-Systemrack | Physisches Gehäuse für den RIM |
| 3500/15 | Stromversorgungsmodul | Erforderliches Zubehör für den Rackbetrieb |
Frage 1: Was ist die Hauptfunktion des Produkts 125744-02?
Es ist das Standard Rack Interface Module (RIM) Hauptkarte Das RIM (Rack Interface Module) dient als primäre Kommunikationsschnittstelle für die Rack-Konfiguration, den Datenabruf und die Integration mit externer Überwachungssoftware für das Maschinenschutzsystem der Serie 3500. Es unterstützt das proprietäre Protokoll von Bently Nevada zur Rack-Konfiguration und zum Abruf von Maschineninformationen. Es verwaltet außerdem die Systemereignisliste und die Alarmereignisliste.
Frage 2: Wo muss das Teil 125744-02 installiert werden?
Das Modul muss in Steckplatz 1 installiert werden Das Modul befindet sich im 3500er-Rack neben dem Netzteil. Jedes 3500er-Rack benötigt genau ein RIM oder TDI. Das Modul stellt bestimmte allgemeine Funktionen für das gesamte Rack bereit, ist aber nicht Teil des kritischen Überwachungspfads.
Frage 3: Worin besteht der Unterschied zwischen 125744-02 und 125744-01?
Der 125744-02 ist die Standard Rack Interface Module (Hauptkarte) für Anwendungen außerhalb der TMR-Technologie. 125744-01 ist die TMR Rack-Schnittstellenmodul (Hauptkarte) das ausführt Vergleich der Monitorkanäle Bei dreifach modularen redundanten Konfigurationen (TMR). In TMR-Anwendungen vergleicht der TMR RIM kontinuierlich die Ausgaben von drei redundanten Monitoren und kennzeichnet jeden Monitor, dessen Ausgabewert um mehr als einen konfigurierten Prozentsatz abweicht.
Frage 4: Beeinflusst die 125744-02 den kritischen Überwachungspfad?
NEIN. Während das RIM bestimmte gemeinsame Funktionen für das gesamte Rack bereitstellt, ist es nicht Teil des kritischen ÜberwachungspfadsDie automatischen Maschinenschutzfunktionen des Überwachungssystems arbeiten auch dann normal weiter, wenn das RIM entfernt wird oder ausfällt. Der Betrieb (oder Nichtbetrieb) des RIM hat keinen Einfluss auf den ordnungsgemäßen, normalen Betrieb des gesamten Überwachungssystems.
Frage 5: Worin besteht der Unterschied zwischen dem RUN-Modus und dem PROGRAMM-Modus auf dem Konfigurations-Tastenschloss?
RUN-Modus ermöglicht den normalen Betrieb des Racks und Sperrt KonfigurationsänderungenDurch das Verriegeln des Schalters in der RUN-Position wird eine unautorisierte Rack-Neukonfiguration verhindert. PROGRAMM-Modus ermöglicht den normalen Betrieb des Racks und ermöglicht außerdem lokale oder entfernte Rack-KonfigurationDer Schlüssel kann in beiden Positionen entfernt werden, sodass der Schalter im gewünschten Modus bleibt.
