Neues Original ABB PM5650-2ETH 1SAP151000R0378 AC500 V3 Prozessormodul

Neues Original ABB PM5650-2ETH 1SAP151000R0378 AC500 V3 Prozessormodul

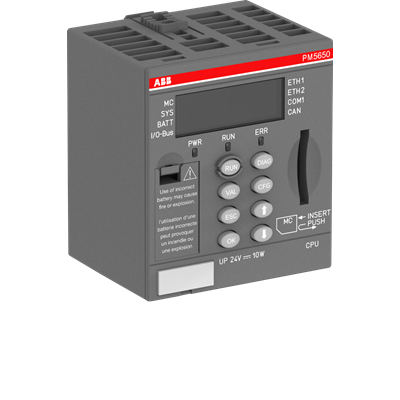

Der ABB PM5650-2ETH 1SAP151000R0378ist ein Hochleistungsprozessormodul im AC500 V3-Serie, positioniert als das Arbeitspferd der mittleren Ebene der Plattform. Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen (konfigurierbar als Switch oder als unabhängige Ports), DÜRFEN Und RS-232/RS-485 an Bord und unterstützt bis zu 10 S500 E/A-Module lokal mit 320 digitalen oder 160 analogen Kanälen.

  • Artikelnummer :

    PM5650-2ETH 1SAP151000R0378

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany/Sweden/China

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerABB
    ModellPM5650-2ETH
    Artikelnummer1SAP151000R0378
    ProduktfamilieAC500 V3 / S500 E/A
    ProdukttypProzessormodul (CPU)
    Benutzerprogrammspeicher80 MB insgesamt (mit dynamischer Aufteilung auf Benutzercode, Daten und Webserver)
    ProzessorTI ARM Cortex-A9 32-Bit-RISC, 600 MHz
    Befehlszykluszeit (Binär)0,01 µs Minimum
    Onboard Ethernet2 x RJ45, 10/100 Base-TX, konfigurierbar als Switch oder unabhängig
    Onboard-Seriell (COM1)RS-232/RS-485 konfigurierbar, Modbus RTU/ASCII
    Onboard CANCAN 2A/2B, CANopen Master, J1939
    Maximale Anzahl lokaler E/A-ModuleBis zu 10 S500/S500-eCo-Module
    Max Digital I/O320 Eingänge / 320 Ausgänge
    Max Analog I/O160 Eingänge / 160 Ausgänge
    Modbus TCPClient/Server
    OPC UA-ServerJa – integriert
    Versorgungsspannung24 V Gleichstrom (19,2–28,8 V)
    Aktueller Verbrauch120 mA (Modul allein); max. 600 mA (alle Module/E/A)
    Gewicht135 g (Modul ohne Anschlussfuß)
    System-FirmwareVerfügbar ab SystemFW 3.1.0
    LebenszyklusstatusAktiv – verfügbar in Revision R0378

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    PM5650-2ETH (1SAP151000R0378) (dieses Modell)AC500 V3 CPU, 80 MB, 600 MHzStandard- bis komplexe Maschinensteuerung
    PM5670-2ETH (1SAP151000R0378)AC500 V3 CPU, 160 MB, 1 GHzHochleistungsanwendungen
    PM5675-2ETH (1SAP151500R0378)AC500 V3 Flaggschiff-CPU, 160 MB RAM, 8 GB Flash-SpeicherAnspruchsvolle Bewegungs- und IoT-Anwendungen
    PM5630-2ETHAC500 V3 CPU, 8 MB, 300 MHzAC500 V3-Einsteigeranwendungen
    TB5610-2ETH (1SAP111300R0278)Terminalbasis, 1 CPU + 1 KommunikationssteckplatzErforderlicher Anschlusssockel für PM5650
    TB5620-2ETH (1SAP112300R0278)Terminalbasis, 1 CPU + 2 KommunikationssteckplätzeAnwendungen, die eine stärkere Erweiterung erfordern
    TA521Lithiumbatterie für RTC/SRAM-BackupBatterie-Backup für Echtzeituhr

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist die Hauptfunktion des PM5650-2ETH?

    es ist ein Prozessormodul der mittleren Leistungsklasse in der AC500 V3-Serie, verantwortlich für die Ausführung von Benutzerprogrammen, die Verwaltung der E/A-Kommunikation und die Abwicklung der gesamten Steuerungslogik in Standard- bis hin zu komplexen Automatisierungssystemen. Mit 80 MB Benutzerspeicher und ein 600-MHz-ProzessorEs ist für Anwendungen konzipiert, die eine solide Leistung und flexible Kommunikation erfordern. .

    Frage 2: Welche Kommunikationsprotokolle werden an Bord unterstützt?

    Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen (Modbus TCP, OPC UA, IEC 60870-5-104, HTTP/HTTPS, FTP, SMTP, NTP), 1 serieller Anschluss (RS-232/RS-485, Modbus RTU, ASCII) und 1 CAN-Anschluss (CANopen Master, J1939, CAN 2A/2B) Zusätzliche Feldbusprotokolle (PROFIBUS, PROFINET, EtherCAT) werden über optionale Kommunikationsmodule unterstützt.

    Frage 3: Wie viele Ein-/Ausgabegeräte können lokal angeschlossen werden?

    Der PM5650-2ETH unterstützt bis zu 10 S500/S500-eCo E/A-Module auf dem lokalen I/O-Bus, der maximal 320 digitale Ein-/Ausgänge oder 160 analoge Ein-/Ausgänge Für größere Systeme ist eine dezentrale Ein-/Ausgabe über Feldbus mit Kommunikationsmodulen möglich.

    Frage 4: Worin besteht der Unterschied zwischen PM5650-2ETH und PM5670-2ETH?

    Der PM5670-2ETH hat 160 MB Benutzerspeicher und ein 1-GHz-Prozessor, während die PM5650-2ETH hat 80 MB Speicher und ein 600-MHz-ProzessorDer PM5670 bietet eine höhere Leistung und einen größeren Speicher für anspruchsvollere Anwendungen, beide verfügen jedoch über die gleichen Kommunikationsschnittstellen und lokalen E/A-Erweiterungsmöglichkeiten.
