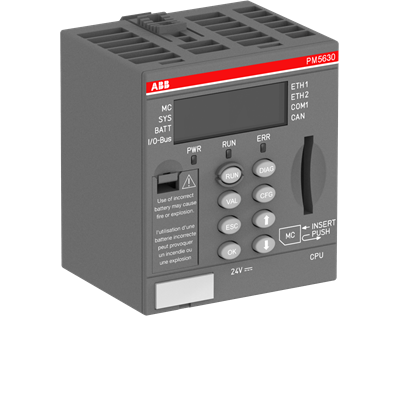

Neues Original ABB PM5630-2ETH 3ABD00038893 AC500 V3 Serie Einstiegsprozessormodul

Neues Original ABB PM5630-2ETH 3ABD00038893 AC500 V3 Serie Einstiegsprozessormodul

Der ABB PM5630-2ETH 3ABD00038893ist ein Prozessormodul der Einstiegsklasse im AC500 V3-Serie, konzipiert für grundlegende Automatisierungs- und Steuerungsanwendungen.Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen, 1 serieller Anschluss (RS-232/RS-485 konfigurierbar) und 1 CAN-Schnittstelle an Bord und unterstützt bis zu 10 S500/S500-eCo E/A-Module lokal mit 320 digitalen oder 160 analogen Kanälen.

  • Artikelnummer :

    PM5630-2ETH 3ABD00038893

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Germany/Sweden/China

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3~5 days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationBeschreibung
    HerstellerABB
    ModellPM5630-2ETH
    Artikelnummer3ABD00038893 (Produkt-ID); 1SAP131000R0378 (Revision 3 Auftragsnummer)
    ProduktfamilieAC500 V3 / S500 E/A
    ProdukttypProzessormodul (CPU)
    Benutzerprogrammspeicher8 MB insgesamt (2 MB für Benutzercode + Daten)
    Befehlszykluszeit (Binär)0,02 µs Minimum
    Onboard Ethernet2 x RJ45, 10/100 Base-TX, konfigurierbar als Switch oder unabhängig
    Onboard-Seriell (COM1)RS-232/RS-485 konfigurierbar; Modbus RTU/ASCII
    Onboard CANCAN 2A/2B; CANopen Master/Slave; J1939
    Maximale Anzahl lokaler E/A-ModuleBis zu 10 S500/S500-eCo-Module
    Max Digital I/O320 Eingänge / 320 Ausgänge
    Max Analog I/O160 Eingänge / 160 Ausgänge
    WebserverIntegrierte HTML5-Webvisualisierung
    Versorgungsspannung24 V Gleichstrom (19,2–28,8 V)
    Aktueller Verbrauch120 mA (Modul allein)
    Gewicht133 g (Modul ohne Anschlussfuß)
    Terminalbasis erforderlichTB56xx-2ETH-Serie (separat bestellen)
    Engineering-SoftwareAutomation Builder 2.6.0 oder höher
    System-FirmwareFür Revision 3 ist Version 3.6.x oder höher erforderlich.
    LebenszyklusstatusAktiv (Revision 3)

    Empfehlungen für verwandte Produktmodelle



    ModellBeschreibungTypische Anwendung
    PM5630-2ETH (3ABD00038893) (dieses Modell)AC500 V3 CPU, 8 MB, 2 x ETH, 1 x COM, 1 x CANEinstiegsmaschinensteuerung, Gebäudeautomation
    PM5650-2ETHAC500 V3 CPU, 80 MB, 600 MHz, 2 x EthernetMittelklasse-Anwendungen, die mehr Speicher benötigen
    PM5670-2ETHAC500 V3 CPU, 160 MB, 1 GHz, 2 x EthernetHochleistungs-Maschinensteuerung
    PM5675-2ETHAC500 V3 Flaggschiff, 160 MB, 1 GHz, 8 GB Flash-SpeicherAnspruchsvolle Bewegungs- und IoT-Anwendungen
    TB5610-2ETH (1SAP111300R0278)Terminalbasis, 1 CPU + 1 KommunikationssteckplatzErforderlicher Anschlusssockel für PM5630
    TB5620-2ETH (1SAP112300R0278)Terminalbasis, 1 CPU + 2 KommunikationssteckplätzeAnwendungen, die eine stärkere Erweiterung erfordern
    TA521Lithiumbatterie für RTC/SRAM-BackupBatterie-Backup für Echtzeituhr

    Zahlung & Lieferung

    Häufig gestellte Fragen

    Frage 1: Was ist die Hauptfunktion des PM5630-2ETH?

    Es ist ein Prozessormodul der Einstiegsklasse in der AC500 V3-Serie, zuständig für die Ausführung von Benutzerprogrammen, die Verwaltung der E/A-Kommunikation und die Steuerungslogik in einfachen Automatisierungssystemen. Mit 8 MB Benutzerspeicher Und 0,02 µs BefehlszykluszeitEs ist für einfache Maschinensteuerung, Gebäudeautomation und kleine Prozessanwendungen konzipiert. .

    Frage 2: Welche Kommunikationsprotokolle werden an Bord unterstützt?

    Das Modul umfasst 2 unabhängige Ethernet-Schnittstellen (Modbus TCP, IEC 60870-5-104, DNP3, EtherNet/IP, BACnet, KNX IP-Controller-Funktionen), 1 serieller Anschluss (RS-232/RS-485, Modbus RTU/ASCII) und 1 CAN-Anschluss (CANopen Master/Slave, J1939, CAN 2A/2B) Zusätzliche Feldbusprotokolle (PROFIBUS, PROFINET) werden über optionale Kommunikationsmodule unterstützt. .

    Frage 3: Worin besteht der Unterschied zwischen Revision 2 und Revision 3?

    Revision 3 (R0378) ersetzt Revision 2 (R0278) und bietet dieselbe Funktionalität. Revision 3 erfordert jedoch System-Firmware V3.6.x oder höher Und Automation Builder 2.6.0 oder höherBestehende Anwendungen, die mit älteren Versionen von Automation Builder erstellt wurden, müssen vor der Ausführung auf Hardware der Revision 3 mindestens auf AB 2.6.0 aktualisiert werden. .

    Frage 4: Wie viele Ein-/Ausgabegeräte können lokal angeschlossen werden?

    Der PM5630-2ETH unterstützt bis zu 10 S500/S500-eCo E/A-Module auf dem lokalen I/O-Bus, der maximal 320 digitale Ein-/Ausgänge oder 160 analoge Ein-/Ausgänge Für größere Systeme ist eine dezentrale Ein-/Ausgabe über Feldbus mit optionalen Kommunikationsmodulen möglich.
