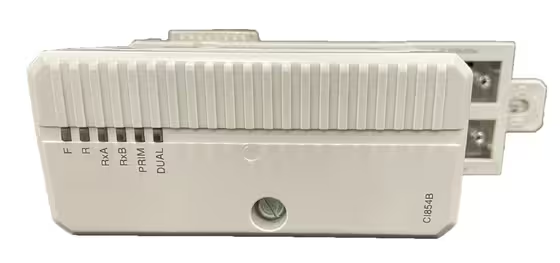

Der ABB CI854BK01 3BSE069449R1ist ein PROFIBUS DP-V1 Kommunikationsschnittstellenmodul entworfen für die AC 800M Controller-Familie innerhalb der System 800xA Verteiltes Steuerungssystem. Es dient als primäres Gateway zwischen der Steuerung und den PROFIBUS-Feldgeräten und ermöglicht den schnellen Datenaustausch mit entfernten E/A-Stationen, intelligenten Messumformern, Frequenzumrichtern und Ventilstellungsreglern.
Artikelnummer :
3BSE069449R1 CI854BK01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
WuhanLieferzeit :
3~5 daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modell | CI854BK01 |
| Artikelnummer | 3BSE069449R1 |
| Produktfamilie | AC 800M / System 800xA |
| Produkttyp | PROFIBUS DP-V1 Kommunikationsschnittstellenmodul |
| Kommunikationsprotokoll | PROFIBUS DP / DP-V1 (Klasse 1 & 2) |
| Übertragungsrate | 9,6 kbit/s bis 12 Mbit/s (automatische Erkennung) |
| Anzahl der Kanäle | 2 (unabhängige PROFIBUS-Anschlüsse) |
| Physikalische Schnittstelle | 2 x DB9-Buchsen (RS-485) |
| Maximale Anzahl Knoten pro Segment | 32 Knoten (ohne Repeater); bis zu 125 mit Repeatern |
| Leitungsredundanz | Ja (Dual-Port-Konfiguration) |
| Master-Redundanz | Ja (mit einem zweiten CI854B-Modul) |
| Hot Swap | Ja (Online-Austausch ohne Systemabschaltung) |
| Stromversorgung | 24 V Gleichstrom über CEX-Bus (keine externe Stromversorgung erforderlich) |
| Aktueller Verbrauch | Typ. 190 mA, Max. 240 mA |
| Verlustleistung | Typ. 4,6 W |
| Betriebstemperatur | 0 °C bis +55 °C (einige Quellen geben +5 °C bis +55 °C an) |
| Lagertemperatur | -40 °C bis +70 °C |
| Schutzklasse | IP20 |
| Korrosionsschutz | ISA 71.04 G3-Schutzbeschichtung |
| Abmessungen (B x H x T) | 59 mm x 185 mm x 127,5 mm |
| Gewicht (einschließlich Sockel) | Ca. 0,7 kg |
| Grundplatte | TP854 (im K01-Kit enthalten) |
| Zertifizierungen | CE, UL, RoHS, WEEE; Marine (ABS, BV, DNV-GL, LR) |
| Ursprungsland | Schweden |
Kitinhalt (CI854BK01):
1 x CI854B Kommunikationsschnittstellenmodul
1 x TP854 Grundplatte
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| CI854BK01 (dieses Modell) | PROFIBUS DP-V1-Schnittstelle, Dual-Port, redundant | Standardmäßige PROFIBUS DP-Integration mit Redundanz |
| CI854AK01 | Frühere Version der CI854-Serie | Ersatz des Altsystems |
| CI853K01 | COMLI- und MODBUS-RTU-Kommunikationsschnittstelle | Anwendungen mit seriellem Protokoll |
| CI855K01 | ABB MasterBus 300 Kommunikationsschnittstelle | MasterBus 300 Netzwerkintegration |
| CI856K01 | ABB S100 E/A-Kommunikationsschnittstelle | S100 I/O-Systemkonnektivität |
| CI867K01 | MODBUS TCP-Kommunikationsschnittstelle | Ethernet-basierte Modbus-Integration |
| CI871K01 | PROFINET IO-Kommunikationsschnittstelle | PROFINET-Geräteintegration |
| TP854 | Grundplatte für CI854B | Ersatz-Montagebasis |
| BC810K02 | CEX-Bus-Verbindungseinheit | CEX-Bus-Segmentierung und Redundanz |
Frage 1: Was ist die Hauptfunktion des CI854BK01?
Der CI854BK01 ist ein PROFIBUS DP-V1 Kommunikationsschnittstellenmodul Das Gerät verbindet den AC 800M-Controller mit PROFIBUS-Feldgeräten. Es fungiert als Meister (Klasse 1 und Klasse 2) im PROFIBUS-Netzwerk, Verwaltung des Datenaustauschs mit entfernten E/A-Stationen, intelligenten Transmittern, Antrieben und anderen PROFIBUS-kompatiblen Geräten .
Frage 2: Unterstützt der CI854BK01 Redundanz?
Ja. Das Modul unterstützt zwei Redundanzebenen:
LeitungsredundanzDie beiden PROFIBUS-Anschlüsse können an separate Kabelwege angeschlossen werden. Fällt ein Kabel aus, schaltet die Kommunikation automatisch auf die Backup-Leitung um. .
Master-RedundanzZwei CI854B-Module können als redundantes Masterpaar konfiguriert werden. In Kombination mit CPU-Redundanz und CEX-Bus-Redundanz (über BC810) entsteht so eine vollständig redundante Kommunikationsarchitektur. .
Frage 3: Kann das Modul im laufenden Betrieb ausgetauscht werden?
Ja. Der CI854BK01 unterstützt Hot-Swap-FähigkeitDies ermöglicht den Modulaustausch, ohne den Betrieb der Steuerung oder die PROFIBUS-Kommunikation zu unterbrechen. Die Konfiguration ist in der Steuerung gespeichert und wird beim Einsetzen eines Ersatzmoduls automatisch neu geladen. .
Frage 4: Wie viele PROFIBUS-Knoten können an dieses Modul angeschlossen werden?
Jedes PROFIBUS-Segment unterstützt bis zu 32 Knoten (einschließlich des Master-Routers) ohne Repeater. Mit Repeatern kann das Netzwerk auf bis zu folgende Kapazitäten erweitert werden: 125 Knoten .
Frage 5: Was sind die häufigsten Ursachen für PROFIBUS-Kommunikationsfehler mit diesem Modul?
Häufige Ursachen sind:
Fehlende Abschlusswiderstände – Sicherstellen, dass an beiden physikalischen Enden des PROFIBUS-Segments aktive 120-Ω-Abschlusswiderstände installiert sind.
Falsche Baudrate oder Adresskonfiguration – Überprüfen Sie, ob die Einstellungen im Control Builder mit der tatsächlichen Gerätekonfiguration übereinstimmen.
Probleme mit der Stromversorgung des CEX-Busses – Prüfen Sie, ob die Rückwandplatine 24 V Gleichstrom liefert; die LED-Anzeigen sollten den Status PWR und RUN anzeigen.
Kabelschirmungs-/Erdungsprobleme – sicherstellen, dass die PROFIBUS-Kabelschirmung am Schrankeingang ordnungsgemäß angeschlossen ist
