Der ABB BC810K02 3BSE031155R1ist ein CEX-Bus-Verbindungssatz entworfen für die AC 800M Controller-Familie innerhalb der System 800xA verteiltes Steuerungssystem.Das Set unterstützt vollständig redundante CPU-Konfigurationen mit Hot-Swap-Funktion, die den Online-Austausch von CPU-Grundplatten ermöglicht, ohne den CEX-Bus-Verkehr zu unterbrechen.
Artikelnummer :
BC810K02 3BSE031155R1Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
WuhanLieferzeit :
3~5 daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modell | BC810K02 |
| Artikelnummer | 3BSE031155R1 |
| Produktfamilie | AC 800M / System 800xA |
| Produkttyp | CEX-Bus-Verbindungssatz |
| Funktion | CEX-Bus-Segmentierung und Redundanzerweiterung |
| Redundanzunterstützung | Ja (vollständig redundante CPU-Konfigurationen) |
| Hot Swap | Unterstützt (Modulaustausch bei laufendem Rack) |
| Stromversorgung | 24 V DC nominal (19,2–30 V DC) |
| Stromverbrauch | Typisch 50 mA, maximal 70 mA bei 24 V DC |
| Verlustleistung | 1,2 W typisch |
| Betriebstemperatur | +5 °C bis +55 °C (+41 °F bis +131 °F) |
| Lagertemperatur | -40 °C bis +70 °C (-40 °F bis +158 °F) |
| Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Schutzklasse | IP20 |
| Abmessungen (B x H x T) | 59 mm x 185 mm x 127,5 mm |
| Gewicht (einschließlich Sockel) | 1,5 kg (3,31 lbs) |
| Zertifizierungen | CE, UL, cUL, GOST-R, ATEX (Zone 2), Marine (ABS, BV, DNV-GL, LR) |
| Kompatible CPUs | PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867, PM891 |

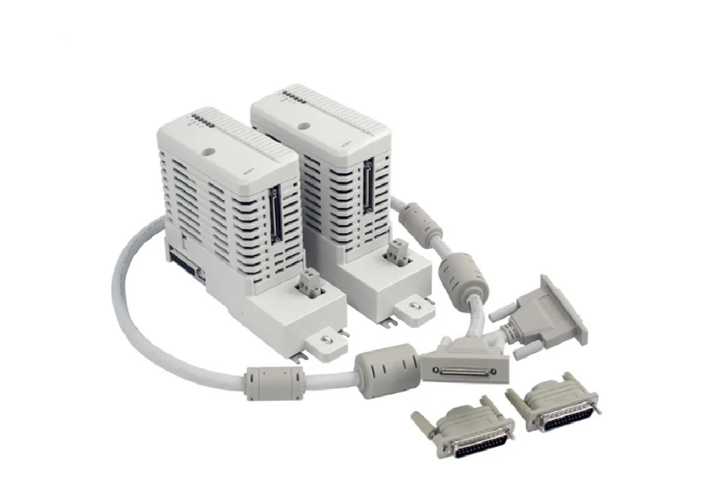

Kitinhalt (BC810K02):
2 x BC810 Verbindungseinheiten
2 x TP857 Grundplatten
1 x TK851 Verbindungskabel
2 x TB850 CEX-Bus-Abschlusswiderstände
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| BC810K02 (dieses Modell) | CEX-Bus-Verbindungsset mit 2 Einheiten, 2 Grundplatten, Kabel und 2 Abschlusswiderständen | Redundante CEX-Bus-Konfigurationen und Online-CPU-Austausch |
| BC810K01 | Einzel-CEX-Bus-Verbindungseinheit-Kit (1 Einheit, 1 Grundplatte, 1 Kabel) | Nicht-redundante Busverlängerungsanwendungen |
| TP857 | Grundplatte für BC810 | Ersatz-Montagebasis |
| TK851 | Verbindungskabel für BC810-Einheiten | Verbindung von BC810-Einheiten in redundanten Konfigurationen |
| TB850 | CEX-Bus-Terminator | Busendstelle für CEX-Bussegmente |
| PM866AK02 | Redundantes CPU-Kit für AC 800M | Begleitprozessor für redundante Konfigurationen |
| CI854 | PROFIBUS DP Kommunikationsschnittstelle | Kommunikationsmodul auf CEX-Bus montiert |
Frage 1: Was ist die Hauptfunktion des BC810K02?
Der BC810K02 ist ein CEX-Bus-Verbindungssatz das den CEX-Bus-Kommunikationserweiterungsbus aufteilt in unabhängige SegmenteDiese Segmentierung isoliert Fehler und verhindert, dass ein einzelnes fehlerhaftes Kommunikationsmodul das gesamte Busnetzwerk lahmlegt. Sie unterstützt außerdem redundante CEX-Bus-Konfigurationen für eine verbesserte Systemverfügbarkeit .
Frage 2: Worin besteht der Unterschied zwischen BC810K01 und BC810K02?
Der Hauptunterschied liegt in der Inhalt des Bausatzes:
BC810K01Lieferumfang: 1 x BC810-Einheit, 1 x TP857-Grundplatte, 1 x TK851-Kabel
BC810K02Enthält 2 x BC810-Einheiten, 2 x TP857-Grundplatten, 1 x TK851-Kabel, 2 x TB850-Abschlusswiderstände
Der BC810K02 liefert Komponenten für einen redundante Einrichtung oder zum Verbinden zweier separater CEX-Bus-Segmente.
Frage 3: Unterstützt der BC810K02 Hot-Swap?
Ja. Die BC810K02 unterstützt Hot-Swap-FähigkeitDadurch kann das Modul ausgetauscht werden, während das Steuerungsrack weiterhin mit Strom versorgt wird. In vollständig redundanten Systemen mit primären/Standby-CPU-Paaren ermöglicht es Online-Austausch von CPU-Grundplatten ohne Unterbrechung des CEX-Bus-Verkehrs .
Frage 4: Welche AC 800M-CPUs sind mit dem BC810K02 kompatibel?
Der BC810K02 ist mit folgenden AC 800M CPU-Modulen kompatibel: PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 und PM891 .
Frage 5: Was sind typische Anwendungsbereiche für den BC810K02?
Typische Anwendungsgebiete sind: DCS-Steuerschränke für Kraftwerke mit redundanten AC 800M-Controllern, Petrochemie und Raffinerie Hochverfügbare Prozessautomatisierungssysteme, Chemie-, Zellstoff- und Papier- sowie metallurgische verteilte Steuerungssysteme und SCADA-Systeme für die Wasseraufbereitung fehlertolerante Kommunikation erforderlich.
