Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile

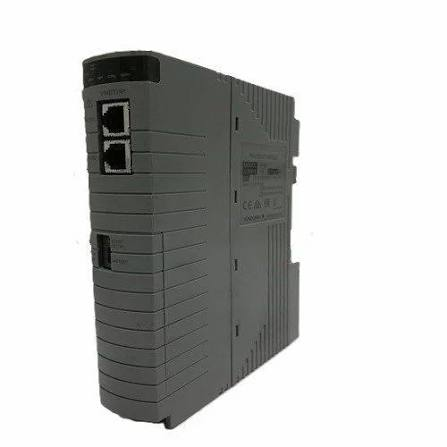

Missionskritische Verarbeitung für großflächige DCSDer CP461-50 dient als Rechenkern der CENTUM VP-Plattform von Yokogawa. Er führt deterministische Regelkreise, Sequenzlogik und Vnet/IP-Kommunikation präzise aus und eignet sich daher für kontinuierliche Prozessindustrien wie die Ölraffinerie, die Petrochemie und die Energieerzeugung..
Echte dual-redundante Hot-Standby-ArchitekturDas Modul unterstützt 1:1-Redundanz mit zwei identischen CP461-50-Modulen im Parallelbetrieb. Beide Einheiten synchronisieren kontinuierlich Anwendungszustände und E/A-Daten und ermöglichen so einen nahtlosen Ausfall ohne Prozessunterbrechung. Dies ist eine entscheidende Voraussetzung für den 24/7-Betrieb in unternehmenskritischen Anlagen..
Direkter Ersatz für das ältere Modell CP461-10Das Prozessormodul CP461-50 ist als Ersatz für das Vorgängermodell CP461-10 vorgesehen. Es bietet verbesserte Leistung und Zuverlässigkeit bei gleichzeitiger Abwärtskompatibilität, sodass Anlagenbetreiber die Lebensdauer ihrer bestehenden CENTUM VP-Installationen verlängern können, ohne eine vollständige Systemmigration durchführen zu müssen..
Hot-Swap- und Online-WartungsfunktionBei Konfiguration als redundantes Doppelpaar unterstützt der CP461-50 den Online-Austausch. Ein einzelnes Prozessormodul kann im laufenden Betrieb ausgetauscht werden, wodurch Ausfallzeiten minimiert und Wartungsarbeiten ohne Unterbrechung der Prozesssteuerung ermöglicht werden..
Typische Anwendungen
Der CP461-50 wird in anspruchsvollen Prozessleittechnik-Umgebungen eingesetzt, in denen kontinuierlicher Betrieb und hohe Verfügbarkeit unerlässlich sind:
Öl und GasProzesssteuerung in Raffinerien, LNG-Verflüssigungsanlagen und Pipeline-Management.
Chemie & PetrochemieGroßtechnische kontinuierliche und diskontinuierliche Prozesssteuerung.
Stromerzeugung: Kessel-Turbinen-Generator-Koordination und Hilfssystemsteuerung.
PharmazeutischeSterile Fermentationschargen und regulierte Prozesssteuerung.
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des CP461-50?
A: Es handelt sich um das Prozessormodul (CPU) für die Yokogawa CENTUM VP Feldsteuergeräte (AFV300/AFV400). Es führt Steuerungsalgorithmen aus, verwaltet E/A-Daten und koordiniert die Kommunikation innerhalb des Prozessleitsystems..
Frage 2: Kann der CP461-50 in einer redundanten Konfiguration verwendet werden?
A: Ja. Es unterstützt dual-redundante (1:1 Hot-Standby) Konfigurationen mit zwei identischen CP461-Modulen. Beide Module müssen denselben Modellcode aufweisen..
Frage 3: Worin besteht der Unterschied zwischen CP461-50 und CP461-10?
A: Der CP461-50 ist ein direkter Ersatz für den Vorgänger CP461-10. Er bietet verbesserte Leistung und Zuverlässigkeit bei gleichzeitiger Kompatibilität mit bestehenden Systemen..
Frage 4: Was bedeutet das Suffix "-50"?
A: Die Suffixcodes lauten: -5 = Standardausführung ohne Explosionsschutz; 0 = Basistyp. Zusammen kennzeichnet "-50" eine standardmäßige, nicht explosionsgeschützte Basiskonfiguration..
Frage 5: Kann der CP461-50 mit einem CP471 zu einem redundanten Paar kombiniert werden?
A: NEIN. In einer doppelt redundanten Konfiguration müssen beide Prozessormodule vom gleichen Modell sein. CP461 und CP471 dürfen nicht im selben redundanten Paar verwendet werden. Der Austausch von CP461 gegen CP471 erfordert die Durchführung autorisierter Yokogawa-Servicearbeiten..
Frage 6: Welche Softwareversion wird für den CP461-50 benötigt?
A: Es ist im Allgemeinen mit CENTUM VP R6.01 oder höher kompatibel. Bestimmte erweiterte Funktionen erfordern möglicherweise R6.05 oder spezielle, von Yokogawa herausgegebene Software-Patches..
Frage 7: Kann dieses Modul im laufenden Betrieb ausgetauscht werden?
A: Ja, in einem doppelt redundanten System kann ein einzelner CP461-50 im laufenden Betrieb ausgetauscht werden, ohne die Steuerung abzuschalten oder die Prozesssteuerung zu unterbrechen. Beachten Sie stets die genehmigten Sicherheitsvorschriften des Werks..
Frage 8: Was sollte vor dem Austausch überprüft werden?
A: Überprüfen Sie den vollständigen Modellcode, den Typ der Feldsteuereinheit, die Softwareversion, die Redundanzkonfiguration und die vorhandene Prozessorrevision. Sichern Sie die ursprünglichen DIP-Schalter- und Jumper-Einstellungen vor dem Ausbau..
Empfohlene Modelle und verwandte Produkte
Der CP461-50 gehört zur CENTUM VP-Prozessormodulfamilie von Yokogawa. Nachfolgend sind verwandte Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für bestehende CENTUM VP AFV300/AFV400 Systeme: Der CP461-50 ist der korrekte Ersatz für ältere CP461-10-Module und bietet direkte Kompatibilität sowie verbesserte Zuverlässigkeit..
Für einen verbesserten Umweltschutz: Der CP461-51 Fügt eine ISA-Standard-G3-Beschichtung für raue oder korrosive Umgebungen hinzu..
Für Neuinstallationen oder größere Modernisierungen: Der CP471 ist die neuere Prozessoroption, die Migration erfordert jedoch die Beteiligung eines autorisierten Yokogawa-Servicetechnikers und bestimmte Software-/Hardwarevoraussetzungen..
