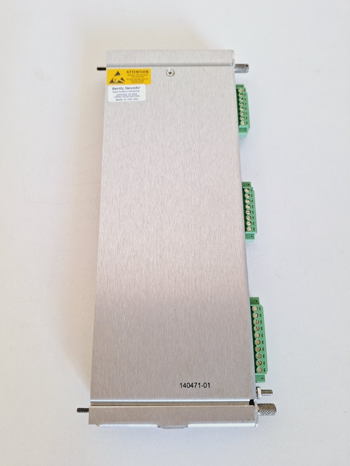

Der Bently Nevada 140471-01 ist ein Prox/Velom I/O-Modul mit internen Anschlüssen für die 3500/42M Näherungssensor/Seismischer Monitor im Maschinenschutzsystem 3500. Es handelt sich um eine rückseitige I/O-Karte in voller Höhe, die als Hardware-Schnittstelle zwischen feldmontierten Näherungssensoren, Beschleunigungsmessern und Velomitor-Sensoren und dem nach vorne gerichteten Monitormodul 3500/42M dient.
Artikelnummer :
140471-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 140471-01 |
| Produktfamilie | 3500/42M Näherungssensor/Seismischer Monitor |
| Produkttyp | Prox/Velom I/O-Modul (Interne Anschlüsse) |
| Kompatibler Monitor | 3500/42M Monitor (Hauptkarte 176449-02) |
| Anzahl der Kanäle | 4 unabhängige Eingangskanäle |
| Unterstützte Sensoren | Näherungssensoren (Wirbelstrom), Velomitor (Geschwindigkeit), Beschleunigungsmesser (seismisch) |
| Anregung der Sonde | -24 VDC, 4–20 mA |
| Eingangsimpedanz | 10 kΩ |
| Spaltspannungsbereich | -2 V bis -18 VDC |
| Frequenzgang | 0,5 Hz bis 10 kHz |
| Messfunktionen | Radialschwingung, Schubposition, differentielle Ausdehnung, Exzentrizität, REBAM, Beschleunigung, Geschwindigkeit, Wellenabsolutwert |
| Abschlussart | Interne Anschlüsse (eingebaute Schraubklemmenblöcke) |
| Stromverbrauch | 7,7 W typisch (3500/42M-Baugruppe) |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C |
| Luftfeuchtigkeit | 5–95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Abmessungen (H x B x T) | 241,3 mm x 24,4 mm x 99,1 mm |
| Gewicht | Ca. 0,20 kg (0,44 lb) |
| Rack-Platz | 1 hinterer Schlitz in voller Höhe |
| Ursprungsland | USA |
| Lebenszyklusstatus | Auslaufmodelle / Altware – Neue Lagerbestände und generalüberholte Artikel verfügbar |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 140471-01 (dieses Modell) | Prox/Velom I/O-Modul mit internen Anschlüssen | Standard 3500/42M Überwachung mit interner Rackverkabelung |
| 128229-01 | Proximity/Seismic I/O-Modul mit internen Anschlüssen | Alternative Ein-/Ausgänge für standardmäßige Näherungs-/Seismik-Eingänge |
| 140482-01 | Prox/Velom I/O-Modul mit Externe Terminierungen | Anwendungen, die einen externen Verdrahtungszugang erfordern |
| 135489-04 | Prox I/O-Modul mit internen Barrieren | Anwendungen in explosionsgefährdeten Bereichen (eigensicher) |
| 176449-02 | 3500/42M Näherungssensor/Seismischer Monitor (Hauptkarte) | Begleitende Frontkarte für die 140471-01 |
| 3500/42M-09-00 | Komplette Prox/Velom-Monitor-Baugruppe | Standardkonfiguration für Schwingungsüberwachung |
Frage 1: Was ist die Hauptfunktion der 140471-01?
Es ist das hinteres I/O-Modul Für den 3500/42M Proximitor-/Seismikmonitor. Er dient als direkte Hardware-Schnittstelle zwischen externen Näherungssensoren, Velomitor-Sensoren und Beschleunigungsmessern und dem nach vorne gerichteten Monitor. Er sorgt für eine stabile Sensoranregung, empfängt analoge Rohsignale und leitet diese über die Backplane an die Hauptprozessorkarte zur Berechnung von Maschinenkennzahlen wie Radialschwingung, Schubkraftposition, Exzentrizität und REBAM weiter..
Frage 2: Worin besteht der Unterschied zwischen 140471-01 und 128229-01?
Der 140471-01 ist die Prox/Velom E/A-Modul Optimiert für Kombinationen aus Näherungs-, Beschleunigungs- und Geschwindigkeitssensoren. 128229-01 ist die Proximity/Seismic I/O-Modul Konzipiert für Standard-Näherungs- und seismische Eingänge (Geschwindigkeit/Beschleunigung). Beide sind interne Abschlusswiderstände, verfügen jedoch über unterschiedliche Eingangsschaltungskonfigurationen..
Frage 3: Ist bei der 140471-01 die nach vorne gerichtete Monitorkarte enthalten?
NEIN. Die 140471-01 ist die Nur hinteres I/O-ModulEin vollständiger Überwachungskanal erfordert die Kompatibilität 3500/42M Monitorkarte (176449-02) für Signalverarbeitungs- und Alarmfunktionen.
Frage 4: Ist die 140471-01 im laufenden Betrieb austauschbar?
Jajedoch mit Vorsichtsmaßnahmen. Aktivieren Sie vor dem Herausziehen oder Einsetzen des Moduls die Rack-Bypass-Schalter Alternativ können die entsprechenden Alarmrelais in der Konfigurationssoftware manuell überbrückt werden. Dadurch wird verhindert, dass kurzzeitige Schaltvorgänge während des Schaltvorgangs versehentlich Maschinen auslösen..
Frage 5: Ist die 140471-01 noch verfügbar?
Es ist nur als Neuware aus Lagerbeständen erhältlich. Das Modul ist eingestellt (Legacy/EOL) und wird nicht mehr von Bently Nevada hergestellt. Es ist über Zubehörhändler als Neuware, Überschussware oder generalüberholte Ware erhältlich. Aufgrund der begrenzten Verfügbarkeit ist die Wartung aufwändig. mindestens ein Ersatzgerät pro kritischem Überwachungskanal wird dringend empfohlen.
