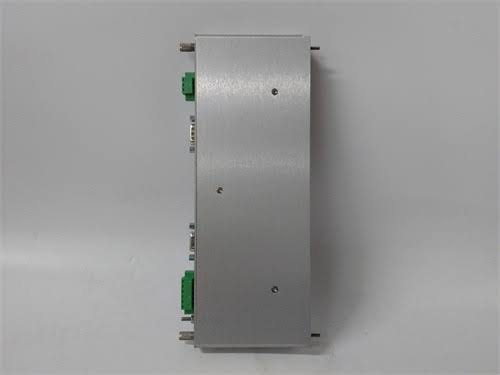

Der Bentley, Nevada 125704-01 ist die TMR-Relais-E/A-Modul für die 3500/34 Dreifach-Modulares redundantes Relaismodul im Maschinenschutzsystem 3500. Es enthält 12 epoxidversiegelte Relais angeordnet in vier Kanalgruppen von drei, die 2 von 3 Stimmen für jeden der vier Relaisausgangskanäle.
Artikelnummer :
125704-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 125704-01 |
| Produktfamilie | 3500/34 TMR Relaismodul |
| Produkttyp | TMR-Relais-E/A-Modul (volle Bauhöhe) |
| Kompatibles Hauptmodul | 125696-01 (TMR-Relaismodul) |
| Anzahl der Relais | Insgesamt 12 (4 Kanalgruppen × 3 Relais) |
| Relais-Typ | DPDT ist pro Kanal als SPST angeschlossen. |
| Abstimmungslogik | 2 von 3 (2oo3) pro Kanal |
| Kontakt zum Leben | 100.000 Zyklen bei 1,5 A, 24 V DC oder 1 A, 120 V AC |
| Relaisbetrieb | Normal energetisiert (NE) |
| Lichtbogenunterdrücker | Nicht unterstützt |
| Abdichtung | Epoxidharzversiegelte Relaiskonstruktion |
| Stromverbrauch | 9,6 W typisch |
| Diagnose-LEDs | OK, TX/RX, CH-ALARM |
| Gestellposition | Hinterer Steckplatz direkt hinter den 3500/34 TMR-Relaismodulen |
| Rack-Platz | 1 hinterer Schlitz in voller Höhe |
| Abmessungen (H x B x T) | 241 mm x 24,4 mm x 99,1 mm |
| Gewicht | 0,5 kg (1,0 lb) |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Lagertemperatur | -40 °C bis +85 °C (-40 °F bis +185 °F) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Ursprungsland | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 125704-01 (dieses Modell) | TMR-Relais-E/A-Modul (12 Relais, 2oo3-Abstimmung) | 3500/34 TMR Relais-Ausgangsausführung |
| 125696-01 | TMR-Relaismodul (halbe Höhe, Hauptkarte) | Begleitende Frontkarte für 125704-01 |
| 3500/34-01-00 | Komplette TMR-Relaismodul-Baugruppe | Sicherheitskritische TMR-Schutzsysteme |
| 125720-02 | Ersatz-4-Kanal-Relais-E/A-Modul (gefährdet/SIL) | 3500/32M Anwendungen in explosionsgefährdeten Bereichen |
| 149986-02 | Ersatz-4-Kanal-Relaissteuermodul | 3500/32M Relaislogik und Abstimmung |
| 129771-01 | Benutzerhandbuch für das TMR-Relaismodul 3500/34 | Dokumentation zur TMR-Konfiguration |
Frage 1: Was ist die Hauptfunktion des Produkts 125704-01?
Es ist das TMR-Relais-E/A-Modul für das dreifach modulare redundante Relaismodul 3500/34. Es enthält 12 Relais, angeordnet in vier Kanalgruppen zu je drei, die 2 von 3 Stimmen Für jeden der vier Relaisausgangskanäle empfängt es drei unabhängige Alarmkontaktsignale pro Kanal vom TMR-Relaismodul 125696-01 und bestimmt den endgültigen Relaisausgangszustand per Mehrheitsentscheidung. .
Frage 2: Wie funktioniert die 2-von-3-Wahl?
Für jeden Relaiskanal generiert das TMR-Relaismodul (125696-01) drei unabhängige Alarmkontaktsignale von drei separaten Datenpfaden. Diese Signale werden drei separaten Relais innerhalb der Kanalgruppe auf dem E/A-Modul zugeführt. Der Ausgang wird bestimmt durch 2 von 3 Stimmen Mindestens zwei der drei Relais müssen übereinstimmen, damit sich der Ausgangszustand ändert. Wenn der Status eines Datenpfads von OK auf NOT OK wechselt, wird das zugehörige Alarmkontaktsignal ungültig. .
Frage 3: Worin besteht der Unterschied zwischen 125704-01 und 125720-02?
Der 125704-01 ist die TMR-Version mit 12 Relais und 2oo3-Abstimmung, ausgelegt für Anwendungen mit höchsten Verfügbarkeitsanforderungen. 125720-02 ist das Standard-4-Kanal-Relais-E/A-Modul für den 3500/32M mit spannungsbegrenzten Kontakten für explosionsgefährdete Bereiche und SIL-Anwendungen. Sie sind nicht austauschbar und verschiedene Systemarchitekturen bedienen .
Frage 4: Kann die 125704-01 im laufenden Betrieb ausgetauscht werden?
NEIN. Die Feldverdrahtungsklemmen müssen vor dem Ausbau getrennt und der Steckplatz spannungsfrei gestellt werden. Das Entfernen dieser Hardware unter Last kann die Sicherheitsregelkreise stören und Fehlauslösungen des Not-Aus-Schalters verursachen. Beachten Sie stets die geltenden ESD-Schutzmaßnahmen und vergewissern Sie sich, dass die Konfiguration des Ersatzmoduls mit der des Originalmoduls übereinstimmt. .
Frage 5: Welche Diagnosewarnungen werden üblicherweise für dieses Modul ausgegeben?
Häufige Warnmeldungen sind:
Modul nicht OKInterner Selbstdiagnosefehler, oft bedingt durch alternde Relaisspulen
RelaisfehlerDer Kanal wird nicht betätigt, häufig aufgrund von Kurzschlüssen in der externen Verkabelung oder Kontaktverschleiß.
Fehlende Rücklesefunktion des RelaisKontaktschweißen (oft verursacht durch induktive Lastrückkopplung ohne Überspannungsschutz) oder Spulenverschleiß
Watchdog-Auszeit: Kommunikationsabbrüche auf der Backplane, häufig aufgrund von Firmware-Versionskonflikten
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 286566-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53M-01-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500.Der 3500/53M ist die geteilte Basis M-Serie Version, unter Verwendung der 286566-01 Hauptkarte mit der 133396-01 Rückseitiges I/O-Modul. Es ist nicht direkt kompatibel mit dem Legacy 3500/53 (133388-01).
Der Bently Nevada 3500/53-03-00 ist ein Einkanaliges elektronisches Überdrehzahlerkennungsmodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 133388-01 Überdrehzahlerkennungs-Hauptkarte und die 133396-01 Überdrehzahlerkennungs-E/A-Modul.
Er Bentley, Nevada 288062-02 ist die Hauptkarte des Drehzahlmessermoduls für die 3500/50M Drehzahlmessermodul im Maschinenschutzsystem 3500.es ist ein Zweikanalmodul das Eingaben von Näherungssensoren oder magnetischen Aufnehmern entgegennimmt, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtung.
Der Bently Nevada 3500/50M-01-00 ist ein 2-Kanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500, konfiguriert mit dem 288062-02 Drehzahlmesser-Hauptkarte und die 133442-01 E/A-Modul mit interne KündigungenDieDer "M" Die Bezeichnung gibt an M-Serie Funktionalität, die eine verbesserte Integration mit der System 1 Diagnosesoftware ermöglicht.
Der Bently, Nevada 133442-01 ist ein Zweikanal-Drehzahlmesser-E/A-Modul mit internen Anschlüssen, entworfen für die Drehzahlmessermodul 3500/50 im Maschinenschutzsystem 3500.Das Modul bereitet Rohimpulssignale auf, um zu bestimmen Drehzahl der Welle, Beschleunigung des Rotors und Rotorrichtungund kann aufbereitete Keyphasor-Signale an die Rack-Rückwandplatine zur Verwendung durch andere Überwachungsmodule liefern.
