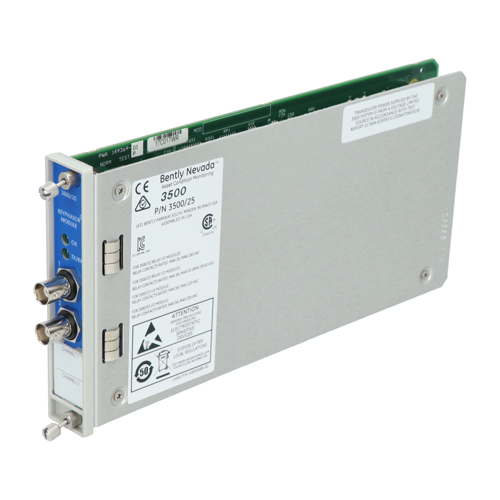

Der Bently Nevada 149369-01 ist die Erweitertes Keyphasor-Modul für das Maschinenschutzsystem der Serie 3500. Es handelt sich um ein halbhohes Zweikanalmodul, das Keyphasor-Signale an die Monitormodule in einem 3500er-Rack liefert.
Artikelnummer :
149369-01Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXW/CIFProduktursprung :
USAVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Modell | 149369-01 |
| Produktfamilie | 3500 Maschinenschutzsystem |
| Produkttyp | Erweitertes Keyphasor-Modul (Hauptkarte) |
| Modultyp | Halbhohe Bauhöhe, Zweikanal |
| Eingangsquelle | Näherungssensoren oder magnetische Tonabnehmer |
| Eingangssignalbereich | -0,8 V bis -21,0 V (nicht isolierte E/A); +5 V bis -11 V (isolierte E/A) |
| Ausgabe | Digitale Keyphasorsignale |
| Systemkapazität | Bis zu 4 Keyphasor-Signale (normal); bis zu 8 (gepaarte Konfiguration) |
| TMR-Unterstützung | Ja – erfordert zwei parallel laufende Keyphasor-Module. |
| Kompatibilität | Vollständig abwärtskompatibel mit 3500-Systemen |
| Ersetzt | PWA 125792-01 (vollständig ersetzt) |
| Stromverbrauch | 3,2 W typisch |
| Eingangsimpedanz | Mindestens 21,8 kΩ |
| Betriebstemperatur | -30 °C bis +65 °C (-22 °F bis +150 °F) |
| Herkunft | USA |
| Lebenszyklusstatus | Aktiv / Verfügbar als Neuware |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| 149369-01 (dieses Modell) | Erweitertes Keyphasor-Modul (Hauptkarte) | Liefert Keyphasor-Signale an 3500 Rack-Module. |
| 125800-01 | Keyphasor I/O-Modul (Interne Anschlüsse) | Begleitende E/A für interne Verdrahtungskonfigurationen |
| 126648-01 | Keyphasor I/O-Modul (Externe Anschlüsse) | Begleitende Ein-/Ausgänge für externe Verdrahtungskonfigurationen |
| 125800-02 | Isoliertes Keyphasor-I/O-Modul (interne Anschlüsse) | Entwickelt für magnetische Tonabnehmeranwendungen, die eine Isolation erfordern. |
| 135473-01 | Keyphasor I/O-Modul (Interne Barrieren + Interne Abschlüsse) | Anwendungen, die interne Barrieren erfordern |
| 125792-01 | Legacy Keyphasor Module (PWA) | Ersetzt durch 149369-01 |
Frage 1: Was ist die Hauptfunktion der 149369-01?
Es ist ein Erweitertes Keyphasor-Modul Das System liefert ein präzises, einmal pro Umdrehung (oder mehrmals pro Umdrehung) erfolgendes Zeitreferenzsignal an das 3500-Rack. Es empfängt Eingangssignale von Näherungssensoren oder magnetischen Aufnehmern und wandelt diese in digitale Keyphasor-Signale um. Mithilfe dieser Signale können das 3500-System und externe Diagnosegeräte Messungen durchführen. Wellendrehzahl, 1X-Schwingungsamplitude und Phase .
Frage 2: Worin besteht der Unterschied zwischen 149369-01 und der älteren Nummer 125792-01?
Der 149369-01 ist die Erweitertes Keyphasor-Modul das die ältere Version vollständig ersetzt PWA 125792-01Die erweiterte Version bietet Erweiterte Keyphasor-Signalverarbeitungsfunktionen gleichzeitig die vollständige Abwärtskompatibilität in Form, Passform und Funktion mit bestehenden Keyphasor-Modulen für ältere Systeme erhalten. .
Frage 3: Wie viele Keyphasor-Module werden für TMR-Anwendungen benötigt?
Für Dreifach modular redundant (TMR) Anwendungen, die das 3500-System verwenden sollte zwei Keyphasor-ModuleIn dieser Konfiguration arbeiten die Module parallel, um sowohl eine primäres und sekundäres Keyphasor-Signal zu den anderen Modulen im Rack .
Frage 4: Welche E/A-Module sind mit dem 149369-01 kompatibel?
Die Hauptkarte 149369-01 benötigt eine Begleitkarte Keyphasor-E/A-Modul Für die Feldverdrahtung. Optionen umfassen:
125800-01Interne Anschlüsse (nicht isoliert)
126648-01Externe Anschlüsse (nicht isoliert)
125800-02Isolierte, interne Anschlüsse (für magnetische Tonabnehmer)
126648-02Isolierte, externe Anschlüsse (für magnetische Tonabnehmer)
135473-01Interne Barrieren + interne Abschlüsse
Frage 5: Wie viele Keyphasor-Signale kann das System maximal verarbeiten?
Das Maschinenschutzsystem 3500 kann bis zu vier Keyphasor-Signale in einer normalen Konfiguration und bis zu acht Keyphasor-Signale in einer gepaarten Konfiguration Eine paarweise Konfiguration erfordert zwei aufeinanderfolgende Überwachungspositionen (obere/untere oder zwei Halbschlitzpositionen).
