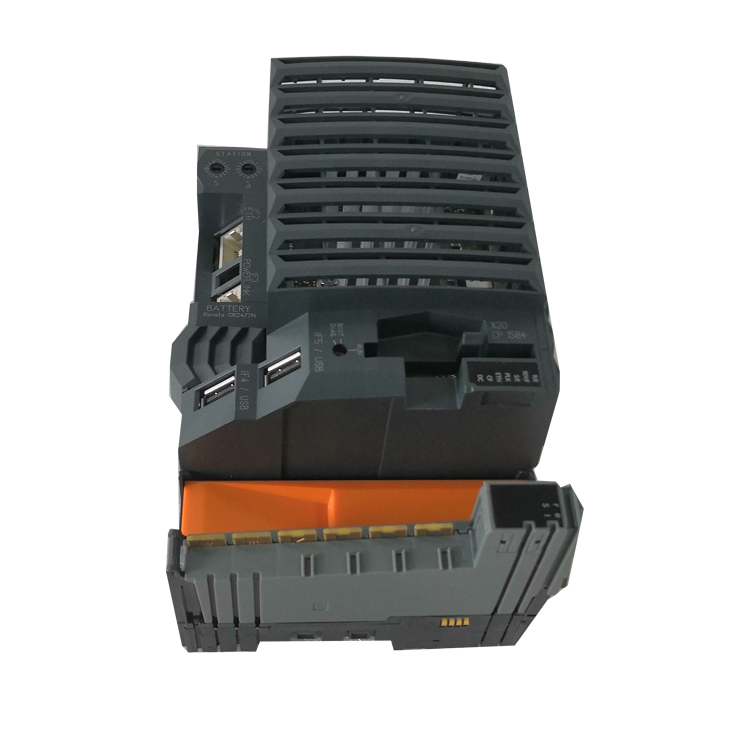

B&R X20CP1584 Controller Module (CPU Module)
X20 System Programmable Logic Controller (PLC) POWERLINK Real-time Ethernet B&R PLC Central Processing Unit

B&R X20CP1584 Steuermodul

Das B&R X20CP1584 ist ein Hochleistungs-CPU-Modul für das B&R X20-System. Es ist mit einem Intel Atom™-Prozessor mit 0,6 GHz Taktfrequenz und 256 MB DDR2-SDRAM ausgestattet. Seine Hauptfunktion besteht darin, als zentrale Verarbeitungseinheit für Automatisierungsaufgaben zu dienen und sowohl Standard- als auch Echtzeit-Kommunikationsschnittstellen zur Steuerung komplexer Maschinen und Prozesse bereitzustellen.

  • Artikelnummer :

    X20CP1584

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Austria

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5days

  • Gewicht :

    0.5kg

  • Produktübersicht:B&R X20CP1584 Steuermodul



    Der B&R X20CP1584 ist ein kompakter Hochleistungscontroller der X20-Serie mit Intel Atom-Prozessor und integrierten Kommunikationsschnittstellen. Er verfügt über 512 MB RAM, integriertes Ethernet, USB und Powerlink-Unterstützung und eignet sich daher ideal für skalierbare, dezentrale Steuerungslösungen.

    Markenname: B&R

    Modellnummer:X20CP1584

    Zustand: 100 % neu und original

    Lieferzeit: 3-5 Tage



    Garantie: 1 Jahr



    Wichtigste Spezifikationen

    ArtikelSpezifikationen / Funktionen
    ProzessorIntel Atom™ E620T, 0,6 GHz
    Erinnerung256 MB DDR2 SDRAM, 1 MB SRAM
    Lagerung1x CompactFlash-Steckplatz für austauschbaren Anwendungsspeicher
    Schnittstellen1x RS232, 1x Ethernet (10/100/1000BASE-T), 1x POWERLINK (V1/V2), 2x USB, 1x X2X Link
    SystemplattformB&R X20-System; benötigt Klemmenblock X20TB12 (im Lieferumfang enthalten)
    Stromverbrauch8,6 W (ohne Schnittstellenmodul und USB)
    SchutzklasseSchutzart IP20; lüfterloses Design
    Betriebstemperatur-25 °C bis +60 °C

    Kernmerkmale und Vorteile

    • Hohe Leistungsfähigkeit für komplexe Aufgaben – Das herausragende Merkmal des Moduls ist seine Intel Atom™ Prozessor kombiniert mit 256 MB DDR2 SDRAMDiese Kombination bietet eine hohe Rechenleistung, die sich für anspruchsvolle Steuerungsanwendungen eignet, mit einer typischen Befehlszykluszeit von 0,0075 µs..

    • Integrierte Echtzeitkommunikation – Es beinhaltet ein Bordgerät POWERLINK Schnittstelle mit Poll-Response-Chaining-Modus (PRC) für überlegene Echtzeit-Netzwerkleistung. Der X2X-Link ermöglicht eine nahtlose Erweiterung mit X20-E/A-Modulen, während Gigabit-Ethernet Der Port unterstützt Hochgeschwindigkeits-Datenaustausch.

    • Flexible Erweiterung und robustes Design – Das Modul umfasst ein Steckplatz für modulare Schnittstellenerweiterungermöglicht die einfache Integration verschiedener Bus- und Netzwerksysteme (z. B. CAN, Profibus-DP). Es ist lüfterloses Design erhöht die Zuverlässigkeit, und es ist ATEX-zertifiziert für explosionsgefährdete Bereiche der Zone 2 und verfügt über mehrere Schiffszulassungen (DNV, LR, ABS, BV), wodurch es für raue Umgebungen geeignet ist.

    Typische Anwendungen

    Der X20CP1584 findet breite Anwendung in der industriellen Automatisierung, insbesondere in Bereichen, die einen leistungsstarken, flexiblen und zuverlässigen Controller erfordern, wie zum Beispiel:



    • Maschinenbau – Steuerung von Verpackungs-, Textil- und Handhabungsmaschinen mit komplexen Logik- und Bewegungsanforderungen.

    • Prozessautomatisierung – Dient als Slave-Controller in Prozessleitsystemen zur Überwachung von Temperatur, Druck und Durchfluss..

    • Fabrikautomatisierung – Verwaltung von automatisierten Produktionslinien, Robotern und Fördersystemen.

    Leistungsdaten



    ArtikelLeistungskennzahlen
    Typische BefehlszykluszeitCa. 0,0075 µs (Boolesche Operationen)
    POWERLINK-ZykluszeitBis zu 200 µs (abhängig von der Netzwerkkonfiguration)
    Maximale E/A-PunkteAbhängig von der X2X-Link-Erweiterungsfähigkeit; unterstützt mehrere tausend Punkte
    Anzahl der Aufgabenzyklen (Multitasking)Unterstützt bis zu 128 Aufgabenzyklen, die jeweils unabhängig konfigurierbar sind
    Akkulaufzeit (SRAM-Backup)Typischerweise 5 Jahre (bei einer Umgebungstemperatur von 25 °C)

    Auswahlhilfe & Informationen zu Upgrade/Austausch



    ArtikelBeschreibung
    Aktueller ProduktstatusDie X20CP1584 ist ein klassisches Modell der B&R-Controller-Serie und wird schrittweise durch neuere Modelle wie die X20CP1585 und X20CP1586 ersetzt. Informationen zur Verfügbarkeit erhalten Sie bei B&R oder einem autorisierten Händler.
    Upgrade-/ErsatzmodelleDer X20CP1585 oder X20CP1586 sind empfohlene Upgrade-Optionen, die Vorteile wie die folgenden bieten:
    • Höhere Taktraten (0,8 GHz bzw. 1,0 GHz)
    • Größere Speicherkapazität (512 MB oder 1 GB DDR3 SDRAM)
    • Erweiterte Schnittstellenerweiterungsmöglichkeiten
    • Umfassendere Sicherheitszertifizierungen
    AuswahltippsBei Projekten mit moderaten Leistungsanforderungen (z. B. Standard-Maschinensteuerung, einfache Produktionslinien) und Kostensensibilität ist der X20CP1584 weiterhin eine gute Wahl. Für Anwendungen mit umfangreicher Datenverarbeitung, Mehrachsen-Bewegungssteuerung oder zukünftigen Erweiterungsanforderungen empfiehlt sich jedoch die Serie X20CP1585/1586.
