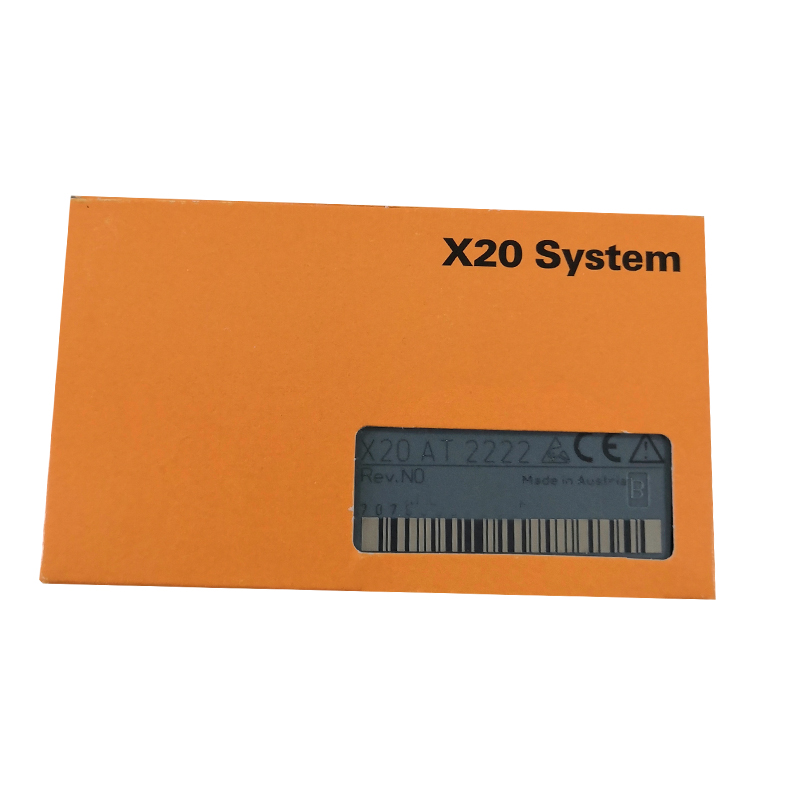

B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager

B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager

Das B&R X20AI2222 ist ein 2-Kanal-Analog-Eingangsmodul aus dem X20-System, das für hochpräzise Spannungsmessungen entwickelt wurde. Mit zwei Differenzeingängen für den Bereich ±10 V und einer 13-Bit-Wandlerauflösung (12-Bit-Pluszeichen) bietet dieses Modul eine zuverlässige Signalerfassung für industrielle Anwendungen. Dank einer Wandlungszeit von 300 µs für alle Eingänge, eines konfigurierbaren Digitalfilters (Grenzfrequenz 1 kHz, Tiefpass 3. Ordnung) und Schutz gegen Verdrahtung mit Versorgungsspannungen bis zu ±30 V gewährleistet das X20AI2222 eine robuste Leistung bei Spannungsüberwachungsaufgaben.

  • Artikelnummer :

    X20AI2222

  • Bestellung (Mindestbestellmenge) :

    1 Piece

  • Zahlung :

    EXW

  • Produktursprung :

    Austria

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    3kg

  • Produktdetails



    SpezifikationDetail
    HerstellerB&R Industrieautomation
    ProduktserieX20-System
    TeilenummerX20AI2222
    Kanäle2 (Differentialeingänge)
    Eingangssignal±10 V
    Konverterauflösung13-Bit (12-Bit + Vorzeichen)
    Umrechnungszeit300 µs (für alle Eingänge)
    LSB-Wert2,441 mV (1 LSB = 0x0008)
    Eingangsimpedanz20 MΩ
    EingangsfilterTiefpassfilter 3. Ordnung / Grenzfrequenz 1 kHz
    Zulässiges EingangssignalMax. ±30 V
    EingangsschutzSchutz gegen Verdrahtung mit Versorgungsspannung
    Stromverbrauch (Bus)0,01 W
    Leistungsaufnahme (Interne E/A)0,8 W
    B&R-ID-Code0xCAB
    Elektrische TrennungKanal vom Bus isoliert (Kanäle nicht voneinander isoliert)
    Betriebstemperatur-25 °C bis +60 °C (horizontal), -25 °C bis +50 °C (vertikal)
    ZertifizierungenCE, UKCA, ATEX Zone 2, cULus, HazLoc Klasse I Division 2, DNV, LR, KR, ABS, BV, CCS

    Verwandte Produktempfehlungen



    KategorieModellBeschreibung
    BusmodulX20BM11X20-Busmodul, 24 VDC codiert, interne E/A-Stromversorgung angeschlossen über
    BusmodulX20BM15X20-Busmodul mit Knotennummernschalter, 24 VDC codiert
    Klemmenblock (6-polig)X20TB06X20-Klemmenblock, 6-polig, 24 VDC kodiert
    Klemmenblock (12-polig)X20TB12X20-Klemmenblock, 12-polig, 24 VDC kodiert
    Modul mit höherer AuflösungX20AI46222-Kanal-Analogeingang, ±10 V, mit höherer Wandlerauflösung
    Mehrkanal-SpannungseingangX20AI42224-Kanal-Analogeingangsmodul, ±10 V
    Mehrkanal-StromeingangX20AI83228-Kanal-Analogeingang, 0–20 mA / 4–20 mA

    Häufig gestellte Fragen

    1: Welchen Spannungsbereich unterstützt der X20AI2222?
    Der X20AI2222 unterstützt den Spannungsbereich von ±10 V mit einer 13-Bit-Wandlerauflösung (12 Bit + Vorzeichen). .

    2: Wie lange dauert die Umrechnung des Moduls?
    Die Umwandlungszeit beträgt 300 µs für alle Eingänge. .

    3: Wie hoch ist die Eingangsimpedanz des X20AI2222?
    Die Eingangsimpedanz im Signalbereich beträgt 20 MΩ. .

    4: Welches Zubehör wird für den X20AI2222 benötigt?
    Das Modul benötigt ein Busmodul (X20BM11 oder X20BM15) und einen Klemmenblock (X20TB06 oder X20TB12), die separat bestellt werden müssen.

HEISSE TAGS :

B&R X20 Analogeingang X20AI2222

B&R X20 System

±10V Spannungsmessungs-E/A-Module

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager

Verwandte Produkte

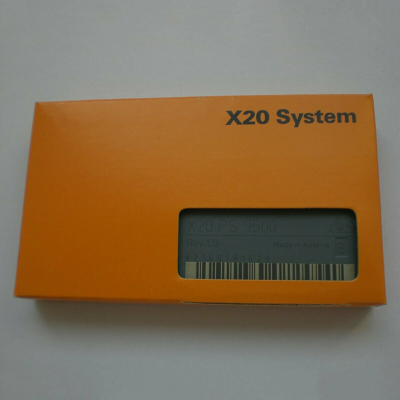

  • B&R X20PS9500 24 VDC Netzteilmodul
    B&R X20PS9500 24 VDC Netzteilmodul

    Der X20PS9500 ist ein 24-VDC-Netzteilmodul für das X20-System von B&R, das zur Versorgung von Compact- oder Fieldbus-CPUs, des X2X-Link-Netzwerks und der internen E/A-Stromversorgung dient. Es verfügt über eine integrierte RS232-Schnittstelle und einen CAN-Bus und ist somit eine vielseitige und robuste Lösung für den Aufbau zuverlässiger X20-Steuerungssysteme.

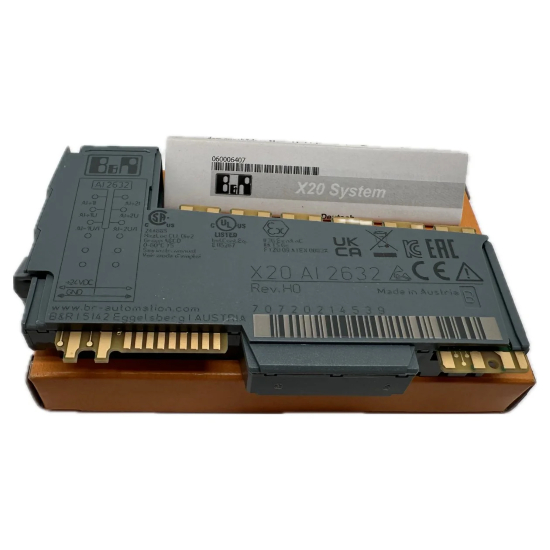

  • B&R X20 Serie Analog I/O Modul X20AI2632 Neu auf Lager
    B&R X20 Serie Analog I/O Modul X20AI2632 Neu auf Lager

    Der X20AI2632 Das Modul ist ein leistungsstarkes Analogeingangsmodul aus dem X20-System von B&R mit zwei Kanälen für Spannungssignale von ±10 V oder Stromsignale von 0–20 mA. Es bietet eine 16-Bit-Wandlerauflösung mit einer außergewöhnlich schnellen Wandlungszeit von 50 µs für die simultane Eingangswandlung.

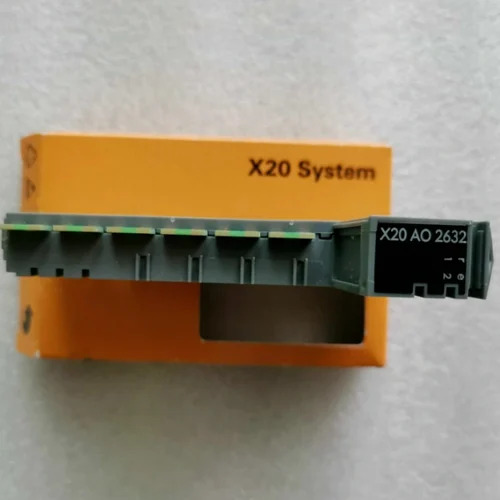

  • B&R X20PS9500 X20AI4632 X20AO2632 Analogausgangsmodul, neu auf Lager
    B&R X20PS9500 X20AI4632 X20AO2632 Analogausgangsmodul, neu auf Lager

    Das B&R X20AO2632 ist ein 2-Kanal-Analogausgangsmodul für das X20-System, das sowohl Spannungs- als auch Stromsignale über verschiedene Anschlussklemmen unterstützt. Mit einer digitalen Wandlerauflösung von 16 Bit und einer schnellen Wandlungszeit von 50 µs ermöglicht dieses Modul eine präzise analoge Ausgangssteuerung für industrielle Automatisierungsanwendungen.

  • B&R X20AO2632 SPS-Modul auf Lager
    B&R X20AO2632 SPS-Modul auf Lager

    Das B&R X20AO2632 ist ein 2-Kanal-Analogausgangsmodul für das X20-System, das sowohl Spannungs- als auch Stromsignale über verschiedene Anschlussklemmen unterstützt. Mit einer digitalen Wandlerauflösung von 16 Bit und einer schnellen Wandlungszeit von 50 µs ermöglicht dieses Modul eine präzise analoge Ausgangssteuerung für industrielle Automatisierungsanwendungen.

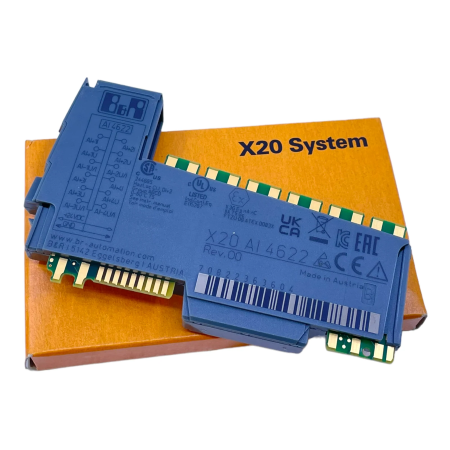

  • B&R X20AI4622 X20AO4622 X20AO2632 Analogeingangsmodul
    B&R X20AI4622 X20AO4622 X20AO2632 Analogeingangsmodul

    Das B&R X20AI4622 ist ein 4-Kanal-Analog-Eingangsmodul aus dem X20-System, das eine flexible Konfiguration sowohl für Spannungssignale (±10 V) als auch für Stromsignale (0–20 mA / 4–20 mA) ermöglicht. Mit einer 13-Bit-Wandlerauflösung (12-Bit plus Vorzeichen) und einem konfigurierbaren Eingangsfilter bietet dieses Modul eine zuverlässige Signalerfassung für diverse industrielle Anwendungen.

  • B&R X20AI4622 Analogeingangsmodul auf Lager
    B&R X20AI4622 Analogeingangsmodul auf Lager

    Das B&R X20AI4622 ist ein 4-Kanal-Analog-Eingangsmodul aus dem X20-System, das eine flexible Konfiguration sowohl für Spannungssignale (±10 V) als auch für Stromsignale (0–20 mA / 4–20 mA) ermöglicht. Mit einer 13-Bit-Wandlerauflösung (12-Bit plus Vorzeichen) und einem konfigurierbaren Eingangsfilter bietet dieses Modul eine zuverlässige Signalerfassung für diverse industrielle Anwendungen.

  • B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager
    B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager

    Das B&R X20AI2222 ist ein 2-Kanal-Analog-Eingangsmodul aus dem X20-System, das für hochpräzise Spannungsmessungen entwickelt wurde. Mit zwei Differenzeingängen für den Bereich ±10 V und einer 13-Bit-Wandlerauflösung (12-Bit-Pluszeichen) bietet dieses Modul eine zuverlässige Signalerfassung für industrielle Anwendungen. Dank einer Wandlungszeit von 300 µs für alle Eingänge, eines konfigurierbaren Digitalfilters (Grenzfrequenz 1 kHz, Tiefpass 3. Ordnung) und Schutz gegen Verdrahtung mit Versorgungsspannungen bis zu ±30 V gewährleistet das X20AI2222 eine robuste Leistung bei Spannungsüberwachungsaufgaben.

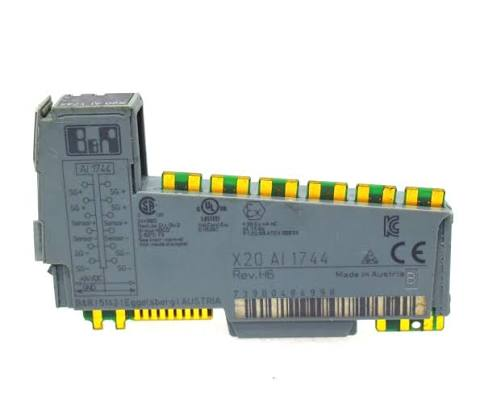

  • B&R X20AI1744 Analogeingangsmodul auf Lager
