Technische Spezifikationen
Hinweis: Das DNBT ist funktional ähnlich wie das DNBI, überträgt Daten jedoch über ein einzelnes 10Base-T-Twisted-Pair-Kabel anstelle separater AUI- und RS-423-Kabel..
Hauptmerkmale und Vorteile
Redundanter 10Base-T-Kommunikationspfad
Der DNBT bietet zwei unabhängige Kommunikationspfade und gewährleistet so die Datenübertragung auch bei Ausfall eines Pfades. Seine 10Base-T-Architektur bündelt Signal- und Steuerinformationen auf einem einzigen geschirmten Twisted-Pair-Kabel, wodurch die Verkabelungskomplexität reduziert und gleichzeitig die IEEE-802.3-konforme Leistungsfähigkeit erhalten bleibt..
Optimiert für moderne Prozessoren
Speziell entwickelt für Modell 51, Ausführung E (und später) Und Prozessoren der 70er-SerieDer DNBT liefert die von diesen fortschrittlichen Steuerungsplattformen geforderten Datenraten und Zuverlässigkeit. Er ermöglicht die nahtlose Integration von Prozessorstationen in den Nodebus ohne den Verkabelungsaufwand früherer Schnittstellen..
Transparente elektrische Umwandlung
Das Modul führt lediglich eine elektrische Spannungspegelwandlung und Signalweiterleitung durch – es interpretiert oder reagiert nicht auf Daten im Signalkabel. Diese transparente Arbeitsweise gewährleistet, dass das Modul keine Latenz oder Protokollverzerrung verursacht und somit eine deterministische Kommunikation im gesamten Nodebus aufrechterhält..
Robuste Z-Modul-Konstruktion
Im Standard eingebaut Z-Modul-FormfaktorDer DNBT ist für die Montage in Gehäusen der I/A-Serie und kompatiblen Montagestrukturen (wie z. B. der 1x8-Montagestruktur) konzipiert. Er erfüllt die Anforderungen. Klasse G3 (Hart) Einhaltung der Umweltverschmutzungsstandards gemäß ISA S71.04 zur Gewährleistung eines zuverlässigen Betriebs in korrosiven und staubigen Industrieumgebungen.
Hot-Swap-fähige Wartung
Das DNBT ermöglicht den Austausch von Modulen im laufenden Betrieb auf einer standardmäßigen I/A-Serien-Backplane. Techniker können ein defektes Modul austauschen, ohne die Feldverdrahtung, die Stromversorgung oder die Backplane-Kommunikation zu unterbrechen. Dadurch wird die mittlere Reparaturzeit (MTTR) minimiert und unnötige Prozessausfallzeiten vermieden.
Integrierte Diagnose
Drei LEDs an der Vorderseite ermöglichen eine schnelle Statusanzeige für Stromversorgung, Kommunikationsaktivität und Fehlerzustände und somit eine rasche Fehlersuche direkt am Schaltschrank.
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Anwendungsprozessoren Modell 51 Style E (und später)
Anwendungs-/Workstation-Prozessoren Modell 51
Prozessoren der 70er-Serie
Montagestrukturen und Standardgehäuse der I/A-Serie 1x8
Häufig gestellte Fragen (FAQ)

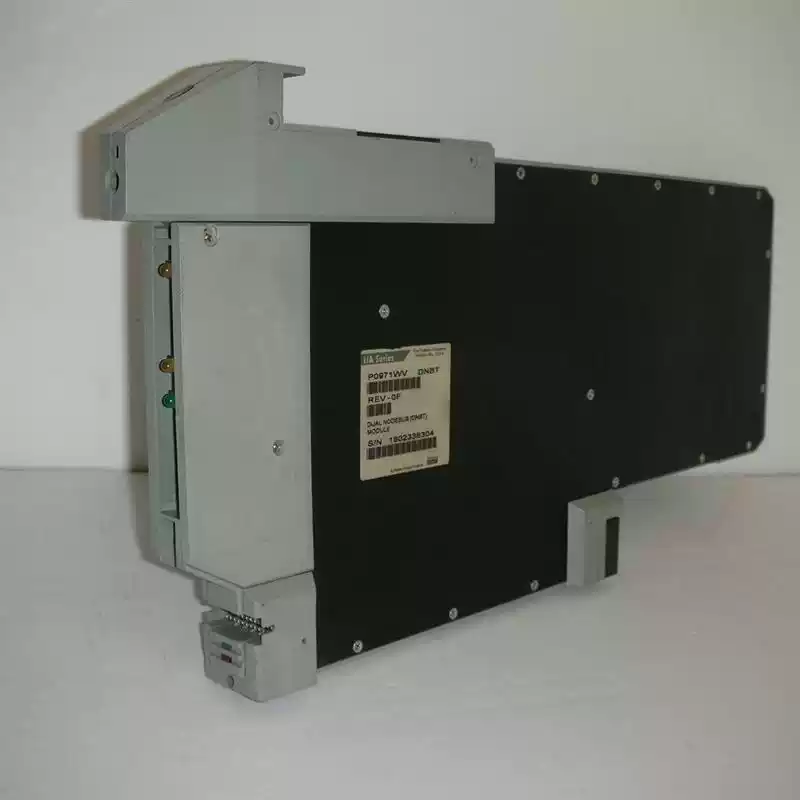

Frage 1: Was ist die Hauptfunktion des Foxboro P0971WV DNBT?
Der DNBT ermöglicht die direkte Verbindung zwischen Stationen der Serien 50 oder 70 und dem Nodebus der Serie I/A. Er überträgt Daten über ein einzelnes geschirmtes 10Base-T-Twisted-Pair-Kabel und ermöglicht so eine redundante, hochzuverlässige Kommunikation zwischen Steuerungsprozessoren und dem Nodebus-Netzwerk..
Frage 2: Welchen Kabeltyp benötigt DNBT?
Das DNBT erfordert Kategorie 5, 10Base-T geschirmtes verdrilltes Adernpaar entspricht IEEE 802.3. Die maximale Kabellänge beträgt 91 m (300 Fuß)Dieses einzelne Kabel überträgt sowohl Signal- als auch Steuerinformationen, im Gegensatz zum DNBI, das separate AUI- und RS-423-Kabel benötigt..
Frage 3: Mit welchen Prozessoren ist DNBT kompatibel?
Der DNBT ist optimiert für Prozessoren des Modells 51, Typ E (und später) Und Prozessoren der 70er-SerieEs kann Stationen der Serien 50 oder 70 (einschließlich Application Processor 51, Application Workstation 51, Workstation Processor 51, Application Workstation 70 und Workstation Processor 70) mit dem Nodebus verbinden..
Frage 4: Kann der DNBT ausgetauscht werden, ohne das System herunterzufahren?
Ja. DNBT unterstützt Hot-Swapping auf einer standardmäßigen, unter Spannung stehenden I/A-Serien-Rückwandplatine. Das Modul kann entfernt und ersetzt werden, ohne die Strom- oder Kommunikationskabel zu trennen, sofern die Standardregeln für den Hot-Swap des Ziel-Rackgehäuses eingehalten werden..
Frage 5: Worin unterscheidet sich die DNBT von der DNBI?
Der DNBT ist funktional ähnlich wie der DNBI, der Hauptunterschied liegt jedoch in der Verkabelung: Der DNBT überträgt Daten über ein einzelnes 10Base-T-Twisted-Pair-Kabel, während das DNBI verwendet AUI- und RS-423-KabelDer DNBT ist für Prozessoren des Modells 51, Style E (und später) sowie der 70er-Serie optimiert..
Frage 6: Was macht das DNBT mit den empfangenen Daten?
Der DNBT führt nur elektrische Spannungspegelumwandlung und SignalverstärkungEs interpretiert oder reagiert nicht auf Daten des zugehörigen Signalkabels – es wandelt Signale lediglich transparent um und wiederholt sie, wodurch sichergestellt wird, dass keine Protokollverzerrungen oder Latenz auftreten..
Frage 7: Welchen Umweltbedingungen kann der DNBT standhalten?
Der DNBT ist bewertet für Klasse G3 (Hart) Umweltbelastung gemäß ISA-Standard S71.04. Die Betriebstemperatur beträgt 0 °C bis +60 °C, mit Lagerung von -40 °C bis +70 °CEs operiert in Höhenlagen bis zu 3.000 m und Luftfeuchtigkeitswerte 5 % bis 95 % (nicht kondensierend).
Frage 8: Wie viele LEDs hat der P0971WV und was bedeuten sie?
Das Modul bietet folgende Funktionen 3 LEDs Auf der Vorderseite befinden sich Statusanzeigen für Stromversorgung, Kommunikationsaktivität und Fehlerzustände. Diese ermöglichen eine schnelle visuelle Diagnose direkt im Schaltschrank..
