Technische Spezifikationen
Hinweis: Glasfaserkabel werden separat vom Kunden erworben und müssen den oben genannten Spezifikationen exakt entsprechen. Die Verwendung inkompatibler Kabel führt zu Kommunikationsausfällen.
Hauptmerkmale und Vorteile
Vollständige Immunität gegen elektrische Störungen
Da der FCM2F2 Daten über Glasfaserkabel überträgt, ist die Kommunikationsverbindung vollständig immun gegen elektromagnetische Störungen (EMI), Hochfrequenzstörungen (RFI) und durch Blitzeinschläge verursachte Überspannungen. Dies macht ihn zur idealen Lösung für Installationen in der Nähe von Hochspannungsschaltanlagen, großen Motoren, Lichtbogenschweißgeräten oder im Freien in blitzgefährdeten Bereichen..
Erweiterte Reichweite für Remote-E/A
Das Modul überwindet die Entfernungsbeschränkungen herkömmlicher Kupfer-Feldbussegmente und unterstützt Segmentlängen von bis zu 2 km. Dies ermöglicht zentrale Leitwarten, während die E/A-Module nahe an den Prozessanlagen platziert werden können. Dadurch werden die Kosten für die Kabelinstallation und die Signalverschlechterung deutlich reduziert..
Natürlicher Blitz- und Überspannungsschutz
Da Glasfaserkabel keinen Strom leiten, fungiert der FCM2F2 als integrierter Überspannungsschutz. Er schützt empfindliche DCS-Grundplatten vor Erdpotenzialanstiegen und Blitzeinschlägen, die häufig über herkömmliche Kupferkabel im Freien oder auf weitläufigen Industriegeländen übertragen werden..
Unterstützung für redundante Konfigurationen
FCM2F2-Module lassen sich paarweise auf einer Grundplatte installieren und ermöglichen so vollständig redundante Glasfaserverbindungen. Fällt ein Modul oder ein Glasfaserpfad aus, schaltet das System automatisch auf die zweite Einheit um, ohne die Kommunikation zu unterbrechen. Dadurch wird eine maximale Verfügbarkeit für unternehmenskritische Anwendungen gewährleistet..
Robuste Konstruktion für raue Umgebungen
Das Modul verfügt über ein robustes Gehäuse aus stranggepresstem Aluminium, das die internen Schaltkreise physisch schützt. Es erfüllt die ISA-Norm S71.04 für Umweltschutz bis Klasse G und gewährleistet so einen zuverlässigen Betrieb in korrosiven Chemieanlagen, auf Offshore-Plattformen und in anderen anspruchsvollen Industrieumgebungen..
Hot-Swap-fähig für unterbrechungsfreie Wartung
Das FCM2F2 kann von der Grundplatte entfernt und ausgetauscht werden, ohne die Stromversorgung zu unterbrechen. Sechs LEDs an der Vorderseite liefern Echtzeit-Diagnoseinformationen zur Glasfaserverbindungsintegrität, Netzwerkaktivität und zum Modulzustand und ermöglichen so eine schnelle Fehlerbehebung und minimale Ausfallzeiten..
Empfohlene ähnliche Modelle
Hinweis: Die FCMs an beiden Enden eines Glasfaserkabels müssen vom gleichen Typ sein (z. B. zwei FCM2F2). Redundante FCMs müssen in den ersten oder letzten benachbarten Steckplätzen der Grundplatte montiert werden.
Kompatible Feldbusmodule: FBMs der 200er-Serie (z. B. FBM201, FBM202, FBM207 usw.)
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FCM2F2?

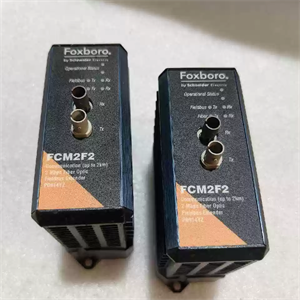

Der FCM2F2 ist ein Glasfaser-Kommunikationsverstärker. Er ermöglicht die Ferninstallation von Feldbusmodulen (FBMs) der Serie 200 – bis zu 2 km vom Hauptleitstand entfernt – indem er das elektrische Feldbussignal des Moduls in optische Impulse zur Übertragung über Glasfaserkabel umwandelt..
Frage 2: Welchen Typ von Glasfaserkabel benötigt der FCM2F2?
Der FCM2F2 benötigt Multimode-Gradientenindex-Glasfaser mit einem 62,5 µm Kern Und 125 µm Mantelund einer numerischen Apertur (NA) von 0,275Das Kabel muss mit folgendem Anschluss versehen werden: ST-SteckverbinderDie maximal zulässige Signaldämpfung beträgt 1 dB/km bei 1300 nm und 3,6 dB/km bei 850 nm. Die Verwendung von Singlemode-Fasern oder Kabeln mit anderen Eigenschaften ist nicht möglich..
Frage 3: Wie viele FCM2F2-Module werden für eine redundante Konfiguration benötigt?
Für eine redundante Konfiguration zur Verbindung zweier Grundplatten, Es werden vier FCM2F2-Module benötigt. (zwei pro Grundplatte). Bei einer nicht-redundanten Konfiguration nur ein FCM2F2 pro Grundplatte benötigt.
Frage 4: Kann der FCM2F2 ausgetauscht werden, ohne das System herunterzufahren?
Ja. Das FCM2F2 ist Hot-Swap-fähigEs kann von der Grundplatte entfernt und wieder angebracht werden, ohne die Stromversorgung zu unterbrechen, sodass Wartungs- oder Austauscharbeiten durchgeführt werden können, ohne den laufenden Betrieb zu stören..
Frage 5: Was ist die maximale Gesamtdistanz der Glasfaser, die in einem einzelnen FCM2F2-Netzwerk unterstützt wird?
Ein einzelnes FCM2F2-Segment unterstützt bis zu 2 kmDie gesamte Glasfaserkabellänge über alle Segmente des Netzwerks darf nicht überschreiten 20 kmBis zu drei Glasfasersegmente kann maximal miteinander verbunden werden vier Grundplatten.
Frage 6: Woran erkenne ich, ob die Kommunikation mit dem FCM2F2 ordnungsgemäß funktioniert?
Das Modul bietet folgende Funktionen sechs LEDs an der Vorderseite Diese LEDs zeigen die Netzwerkaktivität zum/vom Modul-Feldbus, den Status der Glasfaserverbindung und den Betriebszustand des Moduls an. Wenn die LEDs aus sind oder unregelmäßig blinken, überprüfen Sie die Durchgängigkeit des Glasfaserkabels, die Sauberkeit der Steckverbinder und die Stromversorgung an der Grundplatte..
