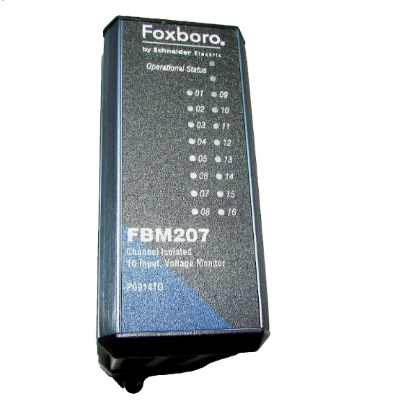

Technische Spezifikationen
Kompatible Anschlussbaugruppen
Hinweis: Die Anschlussbaugruppen sind separat erhältlich. Die Anschlussbaugruppe P0917MF ist speziell für den FBM207c konzipiert und darf nicht durch Anschlüsse für den FBM207b (24 V) oder andere Varianten ersetzt werden.
Hauptmerkmale und Vorteile
Sechzehn isolierte Kontaktsensorkanäle
Das FBM207c bietet 16 vollständig isolierte, unabhängige Kontaktsensor-EingangskanäleJeder Kanal ist in der Lage, potentialfreie Kontakte von Feldgeräten zu erkennen. Die galvanische Trennung pro Kanal hält einer Wechselspannung von 600 V für eine Minute stand und verhindert so, dass ein Kurzschluss oder Erdschluss in einer einzelnen Feldleitung die gesamte Eingangsbank lahmlegt und Fehlauslösungen der Verriegelung verursacht.
Konfigurierbare Eingangs-Entprellfilterung
Das Modul unterstützt softwarekonfigurierbare Eingangs-Entprellfilterung Mit Optionen für keinen Filter, 4 ms, 8 ms, 16 ms oder 32 ms. Dies eliminiert durch elektrisches Anlaufrauschen und Kontaktprellen ausgelöste Fehlstatusanzeigen und erhält gleichzeitig gültige Gerätefehlersignale aufrecht. Der Entprellbereich reicht in erweiterten Konfigurationen von 0,1 ms bis zu 255 ms pro Kanal.
Redundante Feldbusarchitektur
Als FBM vom Haupttyp verbindet sich das Modul unabhängig mit dem redundanter 2-Mbps-FeldbusFällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so einen kontinuierlichen Datenaustausch mit dem Steuerungsprozessor ohne Prozessunterbrechung.
Hot-Swap-Fähigkeit
Die FBM207c unterstützt Live-Einsetzen und -Entfernen Auf einer unter Spannung stehenden Grundplatte der I/A-Serie können Techniker ein defektes Gerät austauschen, ohne das Rack herunterzufahren oder die Feldverdrahtung zu trennen. Es empfiehlt sich, vor dem Ausbau alle zugehörigen Eingangskanäle in der Steuerungssoftware zu deaktivieren, um Beschädigungen der internen Optokopplerschaltungen zu vermeiden.
Unterstützung für die Abfolge von Ereignissen (SOE)
Bei Verwendung mit der I/A-Serie-Softwareversion 8.x oder höher unterstützt der FBM207c Zeitstempel für die EreignisabfolgeDie optionale GPS-Synchronisierung ermöglicht eine Zeitstempelgenauigkeit von 1 ms für die präzise Rekonstruktion von Ereignissen bei der Analyse von Prozessstörungen.
Redundante Konfiguration bereit
Das Modul kann bereitgestellt werden in redundante Paare Der RH926ZY-Adapter wird für fehlertolerante Architekturen verwendet. Der CINR-Block validiert Eingänge über redundante Module hinweg und gewährleistet so den unterbrechungsfreien Betrieb während Wartungsarbeiten oder bei Modulausfall.
Robuste Industriekonstruktion
Freigegeben ab Klasse G3 (Hart) Das Modul ist gemäß ISA S71.04 umweltbeständig und arbeitet zuverlässig in korrosiven Chemieanlagen, Küstenanlagen und anderen anspruchsvollen Industrieumgebungen. Es erfüllt die UL/UL-C-Klasse I, Div. 2, ATEX Zone 2 und die EMV-Normen für den weltweiten Einsatz.
Migrationsunterstützung für DeltaV-Systeme
Die P0917MF unterstützt Flex.Connect-Lösungen für die Migration zu DeltaV-Architekturen. Es ermöglicht die direkte Verbindung von I/A Series 200-Anschlussbaugruppen mit modernen DeltaV CHARM-Klemmenblöcken (insbesondere Low-Side Sense SE4301T02-Typen), ohne dass eine Signalaufbereitung oder eine Neuverdrahtung vor Ort erforderlich ist.
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Anschlussbaugruppen: P0917MF (Kompression), RH917MG, P0917MJ (Ringlasche)
Redundanzadapter: RH926ZY
DeltaV-Migration: SE4301T02 CHARM-Anschlussblöcke (Low-Side Sense)
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FBM207c (P0917MF)?
Das FBM207c ist ein 16-Kanal-Kontakterfassungs-Eingangsmodul für das DCS der I/A-Serie. Es erkennt potentialfreie Kontaktschließungen von Feldgeräten wie Ventilendschaltern, Hilfskontakten von Motorstartern und Leistungsschalterstatuskontakten und wandelt diese physikalischen Zustände über den redundanten Feldbus in digitale Signale für den Steuerungsprozessor um.
Frage 2: Welche Benetzungsspannung verwendet der FBM207c?
Das Modul arbeitet mit einem 48 V DC Kontaktbenetzungsspannung (±15%), bei einem Kurzschlussstrom von ca. 3,2 mA pro Kanal. Dies unterscheidet sich vom FBM207b, der mit einer Gleichspannung von 24 V arbeitet.
Frage 3: Was sind die Spezifikationen für die Logikschwelle?
Das Modul erkennt ein im Bundesstaat (geschlossener Kontakt) bei ≤1,0 kΩ und einem außerhalb des Bundesstaates (offener Kontakt) bei ≥100 kΩ. Diese Schwellenwerte gewährleisten eine zuverlässige Erkennung des Kontaktzustands unter verschiedenen Feldverdrahtungsbedingungen.
Frage 4: Welche Entprellfilteroptionen stehen zur Verfügung?
Die FBM207c unterstützt softwarekonfigurierbare Entprellfilterung Mit Optionen für keinen Filter, 4 ms, 8 ms, 16 ms oder 32 ms pro Kanal. Dies eliminiert durch Rauschen ausgelöste Fehlstatusanzeigen und erhält gleichzeitig gültige Gerätesignale. Erweiterte Konfigurationen unterstützen 0,1 ms bis 255 ms pro Kanal.
Frage 5: Kann der FBM207c in redundanten Konfigurationen verwendet werden?
Ja. Das Modul kann bereitgestellt werden in redundante Paare unter Verwendung der RH926ZY RedundanzadapterDer CINR-Block validiert die Eingaben über redundante Module hinweg und gewährleistet so den kontinuierlichen Betrieb während Wartungsarbeiten oder im Fehlerfall.
Frage 6: Unterstützt das FBM207c die Aufzeichnung von Ereignissequenzen (SOE)?
Ja. Bei Verwendung mit I/A-Serie Softwareversion 8.x oder höherDas Modul unterstützt die Zeitstempelung von Ereignissequenzen. Optionale GPS-Synchronisierung wird bereitgestellt. 1 ms Zeitstempelgenauigkeit zur präzisen Rekonstruktion von Ereignissen.
Frage 7: Worin besteht der Unterschied zwischen FBM207c und FBM207b?
Der Hauptunterschied besteht darin, dass Kontaktbenetzungsspannung: die FBM207c verwendet 48 V Gleichstrom, während das FBM207b verwendet 24 V GleichstromDie Anschlussbaugruppen sind zwischen diesen Varianten nicht austauschbar. Prüfen Sie vor der Bestellung von Anschlüssen immer das genaue FBM-Modell.
Frage 8: Kann der FBM207c im laufenden Betrieb ausgetauscht werden?
Ja. Das Modul unterstützt Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte. Es empfiehlt sich jedoch, Deaktivieren Sie alle 16 zugehörigen Eingangskanäle in der Steuerungssoftware. vor dem Ausbau, um Beschädigungen der internen Optokopplerschaltungen durch freiliegende Stiftleisten an der Vorderseite zu vermeiden.
Frage 9: Welche Anschlussbaugruppe ist mit dem FBM207c kompatibel?
Der P0917MF ist die spezielle Kompressionsanschlussbaugruppe für den FBM207c. Alternative Optionen umfassen die RH917MG (Kompression) und P0917MJ (Ringlasche). Verwenden Sie niemals Anschlussbaugruppen, die für FBM207b oder andere Varianten ausgelegt sind., da nicht übereinstimmende interne Anschlussbelegungen zu falschen Spannungspegeln führen.
Frage 10: Unterstützt der FBM207c die Migration zu DeltaV-Systemen?
Ja. Das Modell P0917MF unterstützt Flex.Connect-Lösungen für die DeltaV-Migration. Es ermöglicht die direkte Verbindung von I/A Series 200-Anschlussbaugruppen mit DeltaV CHARM-Klemmenblöcken, insbesondere Low-Side Sense (SE4301T02) Typen, ohne dass eine Signalaufbereitung oder eine Neuverdrahtung vor Ort erforderlich ist.
Frage 11: Welchen Umweltbedingungen kann das FBM207c standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt -20 °C bis +70 °CLagerfähig bei Temperaturen von -40 °C bis +70 °C. Es erfüllt die Normen UL/UL-C Klasse I, Div 2, ATEX/DEMKO Ex nA IIC T4 (Zone 2) und EMV.
Frage 12: Was sind typische Anwendungsgebiete für den FBM207c?
Das Modul wird üblicherweise verwendet für: Rückmeldung zur Position des Prozessregelventils in Chemieanlagen Sicherheitsverriegelungsüberwachung in Öl- und Gasanlagen, Gerätestatuserkennung in Kraftwerken Alarm- und Ereignisprotokollierung mit SOE-Zeitstempelung und Pumpen-/Motorstatusüberwachung in Wasseraufbereitungsanlagen.
