Technische Spezifikationen
Kompatible Anschlussbaugruppen
Hinweis: Die Anschlussbaugruppen sind separat erhältlich. Die Anschlussbaugruppe P0917GY ist speziell für den FBM207c konzipiert und darf nicht durch Anschlüsse für den FBM207b (24 V) oder andere Varianten ersetzt werden.
Hauptmerkmale und Vorteile
Dual-Mode-Eingangsfähigkeit (Kontakterkennung oder Spannungsüberwachung)
Der FBM207c unterstützt zwei verschiedene Eingangsmodi: Trockenkontakt-Erkennung (Erkennen von Schalter-/Relaisschließungen) und Gleichspannungsüberwachung (Erkennung von Ein-/Aus-Spannungszuständen von Feldgeräten). Diese Doppelfunktion ermöglicht es einem einzigen Modultyp, verschiedene digitale Eingangsanwendungen im gesamten Werk zu bedienen, wodurch die Ersatzteilhaltung vereinfacht und die Komplexität der Anlagenplanung reduziert wird.
Sechzehn isolierte Kontaktsensorkanäle
Das Modul bietet 16 vollständig isolierte, unabhängige Kontaktsensor-EingangskanäleJeder Kanal ist in der Lage, potentialfreie Kontakte von Feldgeräten zu erkennen. Die galvanische Trennung pro Kanal hält mindestens 1500 V AC stand und verhindert so, dass ein Kurzschluss oder Erdschluss in einer einzelnen Feldleitung die gesamte Eingangsbank lahmlegt und Fehlauslösungen der Verriegelung verursacht.
Konfigurierbare Eingangs-Entprellfilterung
Das Modul unterstützt softwarekonfigurierbare Eingangs-Entprellfilterung Mit Optionen für keinen Filter, 4 ms, 8 ms, 16 ms oder 32 ms. Dies eliminiert durch Rauschen ausgelöste Fehlstatusanzeigen aufgrund von elektrischem Anlaufrauschen des Motors und Kontaktprellen, während gültige Gerätefehlersignale erhalten bleiben.
Redundante Feldbusarchitektur
Als FBM vom Haupttyp verbindet sich das Modul unabhängig mit dem redundanter 2-Mbps-FeldbusFällt ein Feldbussegment aus, schaltet das Modul automatisch auf den alternativen Pfad um und gewährleistet so einen kontinuierlichen Datenaustausch mit dem Steuerungsprozessor ohne Prozessunterbrechung.
Hot-Swap-Fähigkeit
Die FBM207c unterstützt Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte der I/A-Serie. Techniker können eine defekte Einheit austauschen, ohne das Rack herunterzufahren oder die Feldverdrahtung zu trennen. Dies minimiert die mittlere Reparaturzeit (MTTR) und ermöglicht die Wartung während des laufenden Prozessbetriebs.
Robuste Industriekonstruktion
Freigegeben ab Klasse G3 (Hart) Gemäß ISA S71.04 ist das Modul hinsichtlich Umweltbelastung unempfindlich gegenüber Kontaminationen und arbeitet zuverlässig in korrosiven Chemieanlagen, Küstenanlagen und anderen anspruchsvollen Industrieumgebungen. Es ist für einen Temperaturbereich von -40 °C bis +70 °C und eine relative Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend) geeignet.
Empfohlene ähnliche Modelle
Kompatible Komponenten der I/A-Serie:
Steuerprozessoren: CP60, FCP270, FCP280
Anschlussbaugruppen: P0917GY (Kompression), RH917MG, P0917MJ (Ringlasche)
Redundanzadapter: RH926ZY
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des Foxboro FBM207c (P0917GY)?

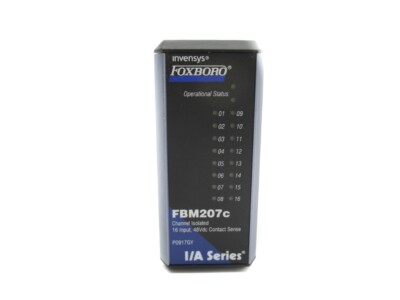

Das FBM207c ist ein 16-Kanal-Kontakterfassungs-/Spannungsüberwachungs-Eingangsmodul für das DCS der I/A-Serie. Es erkennt potentialfreie Kontakte oder Gleichspannungspegel von Feldgeräten wie Ventilendschaltern, Hilfskontakten von Motorstartern und Leistungsschalterstatuskontakten und wandelt diese physikalischen Zustände über den redundanten Feldbus in digitale Signale für den Steuerungsprozessor um.
Frage 2: Welche Benetzungsspannung verwendet der FBM207c?
Das Modul arbeitet mit einem 48 V DC Kontaktbenetzungsspannung (±15%), bei einem Kurzschlussstrom von ca. 3,2 mA pro Kanal. Dies unterscheidet sich vom FBM207b, der mit einer Gleichspannung von 24 V arbeitet.
Frage 3: Was sind die Spezifikationen für die Logikschwelle?
Für Anwendungen mit Kontakterkennung erkennt das Modul einen im Bundesstaat (geschlossener Kontakt) bei ≤1,0 kΩ und einem außerhalb des Bundesstaates (offener Kontakt) bei ≥100 kΩ. Für Spannungsüberwachungsanwendungen beträgt der Einschaltzustand 15 bis 60 V DC und der Ausschaltzustand 0 bis 5 V DC.
Frage 4: Welche Entprellfilteroptionen stehen zur Verfügung?
Die FBM207c unterstützt softwarekonfigurierbare Entprellfilterung Mit Optionen für keinen Filter, 4 ms, 8 ms, 16 ms oder 32 ms pro Kanal. Dies eliminiert durch Rauschen ausgelöste Fehlstatusanzeigen und erhält gleichzeitig gültige Gerätesignale.
Frage 5: Kann der FBM207c in redundanten Konfigurationen verwendet werden?
Ja. Das Modul kann bereitgestellt werden in redundante Paare unter Verwendung der RH926ZY RedundanzadapterDas System validiert Eingaben über redundante Module hinweg und gewährleistet so einen kontinuierlichen Betrieb während Wartungsarbeiten oder im Fehlerfall.
Frage 6: Unterstützt der FBM207c die Impulszählung?
Ja. Das Modul unterstützt Impulszählereingänge ohne fehlende Impulse für Impulsraten von 0 bis 250 Hz.
Frage 7: Worin besteht der Unterschied zwischen FBM207c und FBM207b?
Der Hauptunterschied besteht darin, dass Kontaktbenetzungsspannung: die FBM207c verwendet 48 V Gleichstrom, während das FBM207b verwendet 24 V GleichstromDie Anschlussbaugruppen sind zwischen diesen Varianten nicht austauschbar. Prüfen Sie vor der Bestellung von Anschlüssen immer das genaue FBM-Modell.
Frage 8: Kann der FBM207c im laufenden Betrieb ausgetauscht werden?
Ja. Das Modul unterstützt Live-Einsetzen und -Entfernen auf einer unter Spannung stehenden Grundplatte. Es empfiehlt sich jedoch, vor dem Ausbau alle 16 zugehörigen Eingangskanäle in der Steuerungssoftware zu deaktivieren, um Schäden an den internen Optokopplerschaltungen zu vermeiden.
Frage 9: Welche Anschlussbaugruppe ist mit dem FBM207c kompatibel?
Der P0917GY ist die spezielle Kompressionsanschlussbaugruppe für den FBM207c. Alternative Optionen umfassen die RH917MG (Kompression) und P0917MJ (Ringkabelschuh). Verwenden Sie niemals Anschlussklemmen, die für FBM207b oder andere Varianten ausgelegt sind, da nicht übereinstimmende interne Anschlussbelegungen zu falschen Spannungspegeln führen.
Frage 10: Welchen Umweltbedingungen kann das FBM207c standhalten?
Das Modul ist ausgelegt für Klasse G3 (Hart) Umweltbelastung gemäß ISA S71.04. Die Betriebstemperatur beträgt -40 °C bis +70 °CLagerung bei -40 °C bis +70 °C. Luftfeuchtigkeit: 5 % bis 95 % (nicht kondensierend).
Frage 11: Was sind typische Anwendungsgebiete für den FBM207c?
Das Modul wird üblicherweise verwendet für: Rückmeldung zur Position des Prozessregelventils in Chemieanlagen Sicherheitsverriegelungsüberwachung in Öl- und Gasanlagen, Gerätestatuserkennung in Kraftwerken Alarm- und Ereignisprotokollierung, Und Pumpen-/Motorstatusüberwachung in Wasseraufbereitungsanlagen.
Frage 12: Welche Handbuchreferenz gibt es für den P0917GY?
Die P0917GY ist im Foxboro-Handbuch dokumentiert. PSS 31H-2Z7, die detaillierte Spezifikationen, Konfigurationsrichtlinien und Installationsanweisungen für das FBM207c-Modul enthält.
