B&R X67AI2744 Analog Input Module, 2-channel full-bridge strain gauge, 24-bit Σ-Δ converter, IP67 x67 system, B&R.
B&R X67AI2744 Strain Gauge Input Module, 2-Channel M12 Interface, X67 System, B&R

B&R X67AI2744 Analogeingangsmodul

Das B&R X67AI2744 ist ein hochpräzises Analogeingangsmodul aus dem X67-System, das speziell für die Evaluierung von Vollbrücken-Dehnungsmessstreifen (Wheatstone-Brücke) entwickelt wurde. Dieses Modul verfügt über zwei Differenzeingänge mit 24-Bit-Sigma-Delta-Wandlerauflösung und ermöglicht so eine extrem feine Signalerfassung für Anwendungen in der Kraft-, Druck-, Zug- und Gewichtsmessung.



Als Teil der IP67-zertifizierten X67 I/O-Familie von B&R ist dieses Modul für die direkte Maschinenmontage in rauen Industrieumgebungen konzipiert und bietet hervorragenden Schutz vor Staub, Feuchtigkeit und Vibrationen. Das Modul ist ab Lager verfügbar und sofort lieferbar.

  • Artikelnummer :

    X67AI2744

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Austria

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.3kg

  • Produktbeschreibung

    B&R X67AI2744 Analogeingangsmodul

    2-Kanal-Vollbrücken-Dehnungsmessstreifen-Eingangsmodul mit 24-Bit-Auflösung

    ModellnummerX67AI2744
    HerkunftsortÖsterreich
    Dimension/Gewicht0,05 kg
    ZustandNeu und Original
    Garantie1 Jahr
    VersandbedingungenDHL, FedEx, UPS
    ZahlungTT
    Lieferzeit3-5 Tage
    Service24-Stunden-Online-Service



    Hauptmerkmale und Vorteile

    • 2 Vollbrücken-Dehnungsmessstreifen-Eingänge: Spezielle Kanäle zur Auswertung von Vollbrückensensoren (Wheatstone-Brücke), ideal für die Messung von Kraft, Druck, Spannung und Gewicht.

    • Auflösung des 24-Bit-Sigma-Delta-Wandlers: Bietet eine außergewöhnliche Messgenauigkeit mit LSB-Werten bis hinunter zu 1,31 nV (bei einem Messbereich von 2 mV/V und 24 Bit) und ermöglicht so die Erkennung kleinster physikalischer Änderungen.

    • Konfigurierbarer Messbereich: Softwareseitig wählbarer Brückenfaktor von 2 mV/V bis 256 mV/V, geeignet für eine Vielzahl von Dehnungsmessstreifensensoren

    • Hochgeschwindigkeits-Datenausgabe: Konfigurierbare Ausgaberate von 2,5 bis 7.500 Abtastungen pro Sekunde, unterstützt sowohl hochpräzise als auch Hochgeschwindigkeitsanwendungen.

    • Flexible Sensorverbindung: Unterstützt sowohl 4-Draht- als auch 6-Draht-Sensoranschlüsse für optimale Messgenauigkeit.

    • Integrierte Sensoranregung: Liefert eine Brückenspannung von 5,5 VDC (max. 65 mA) mit Kurzschluss- und Überlastschutz

    • Umfassende Diagnostik: Erkennung von Unterbrechungen in der Brückenversorgungsleitung und der Sensorleitung mit Statusbits und LED-Anzeigen

    • Schutzart IP67: Robustes Gehäuse, geeignet für die direkte Maschinenmontage in rauen Industrieumgebungen

    • Zertifizierung für Gefahrenbereiche: ATEX Zone 2 und cULus Klasse I Division 2 zertifiziert für den Einsatz in explosionsgefährdeten Bereichen

    • Breiter Betriebstemperaturbereich: Betrieb von -25 °C bis +60 °C ohne Leistungsreduzierung

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerB&R Industrieautomation
    ModellnummerX67AI2744
    ProdukttypAnaloges Eingangsmodul – Dehnungsmessstreifen
    SystemkompatibilitätB&R X67 System
    Eingangskanäle2 Vollbrücken-Differentialeingänge
    EingabetypVollbrücken-Dehnungsmessstreifen (Wheatstone-Brücke)
    Auflösung des Digitalwandlers24 Bit
    Brückenfaktor (Softwarekonfigurierbar)2 bis 256 mV/V
    Versorgungsspannung für Dehnungsmessstreifen5,5 VDC / Max. 65 mA
    Verbindungstypen4-adrig oder 6-adrig
    Datenausgaberate (konfigurierbar)2,5 bis 7.500 Messungen pro Sekunde
    ADC-FiltercharakteristikSigma-Delta
    Grenzfrequenz5 kHz
    Filterreihenfolge3 (60 dB Flankensteilheit)
    LSB-Wert (24 Bit, 2 mV/V)1,31 nV
    LSB-Wert (24 Bit, 256 mV/V)167,85 nV
    Temperaturkoeffizient30 ppm/°C
    Gültiger Wertebereich0xFF800001 bis 0x007FFFFF (-8.388.607 bis 8.388.607)
    Stromverbrauch (Bus)0,75 W
    Leistungsaufnahme (Interne E/A)2,4 W
    Nennspannung24 V Gleichstrom
    Spannungsbereich18 bis 30 VDC
    VerpolungsschutzJa
    Elektrische TrennungKanal vom Bus isoliert; Kanal nicht vom Kanal isoliert
    Betriebstemperatur-25 °C bis +60 °C
    Lagertemperatur-40 °C bis +85 °C
    SchutzklasseIP67 gemäß EN 60529
    Abmessungen (B x H x T)53 x 85 x 42 mm
    Gewicht190 g
    ZertifizierungenCE, UKCA, cULus (E115267), cCSAus (244665), ATEX Zone 2
    GefahrenstandortbewertungKlasse I, Abteilung 2, Gruppen ABCD, T5
    B&R-ID-Code0x8820

    Konnektivität

    Der X67AI2744 verfügt über branchenübliche M12-Steckverbinder für eine einfache und robuste Feldverdrahtung:



    VerbindungTypBeschreibung
    X2X-LinkM12, B-codiertFeldbuskommunikation
    Eingaben4x M12, A-codiertAnschlüsse für Dehnungsmessstreifensensoren (2 Eingänge, jeweils mit 2 M12-Steckverbindern für 4/6-adrige Systeme)
    I/O-StromversorgungM8, 4-polig24 VDC-Stromeingang

    Statusanzeigen

    Das Modul bietet umfassende LED-Statusanzeigen für eine schnelle Diagnose.:



    LEDStatusBeschreibung
    Status 1 (Grün/Rot)Grün ANX2X-Link eingeschaltet, Kommunikation OK
     Rot ANX2X Link mit Strom versorgt, keine Kommunikation
     Grün + Rot ANModul nicht initialisiert (Vorbetriebsbereit)
    Status 2 pro Kanal (Grün)Grün ANA/D-Wandler läuft, Wert gültig
     AusA/D-Wandler funktioniert nicht oder es liegt ein Fehler vor

    Fehlererkennung:

    • Unterbrochene Versorgungsbrücke: Digitalwert nähert sich null

    • Unterbrochene Sensorleitung: Digitalwert nähert sich dem Endwert, Statusbit „Leitungsüberwachung“ im Register „Modulstatus“ gesetzt.

    Anwendungen

    Das B&R X67AI2744 eignet sich ideal für Präzisionsmessanwendungen in verschiedenen Branchen:



    IndustrieAnwendung
    MaterialverarbeitungSpannungssteuerung in der Papier-, Folien-, Textil- und Metallverarbeitung
    IndustriewaagenPräzisions-Kraft- und Gewichtsmesssysteme
    ProzesssteuerungDrucküberwachung in Chemie- und petrochemischen Anlagen
    Test & MessungLabor- und Qualitätssicherungsprüfgeräte
    MaschinenbauKraft- und Drehmomentüberwachung in Fertigungsanlagen

    Systemintegration

    Der X67AI2744 ist Teil des B&R X67-Systems, einer modularen I/O-Familie mit Schutzart IP67, die für die direkte Maschinenmontage konzipiert ist. Sie wird über die X2X-Link Feldbus und lässt sich nahtlos in B&R Automation Studio für Konfiguration und Diagnose integrieren..

    Konfiguration: Die Modulkonfiguration wird durchgeführt in B&R Automation Studio, wo Benutzer Folgendes tun können:

    • Brückenfaktor konfigurieren (2 bis 256 mV/V)

    • Datenausgaberate einstellen (2,5 bis 7.500 Abtastungen/s)

    • Monitordiagnose und -status

    Bestell- und Versandinformationen



    DetailInformation
    ZustandNeu & Original
    LagerstatusAuf Lager
    Garantie12 Monate
    VersandSchneller Versand nach Auftragsbestätigung
    KompatibilitätB&R X67 System
HEISSE TAGS :

B&R X67AI2744

X67AI2744 Dehnungsmessstreifen-Eingangsmodul

B&R X67AI2744 Original

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : B&R X67AI2744 Analogeingangsmodul

Verwandte Produkte

  • B&R X20PS9500 24 VDC Netzteilmodul
    B&R X20PS9500 24 VDC Netzteilmodul

    Der X20PS9500 ist ein 24-VDC-Netzteilmodul für das X20-System von B&R, das zur Versorgung von Compact- oder Fieldbus-CPUs, des X2X-Link-Netzwerks und der internen E/A-Stromversorgung dient. Es verfügt über eine integrierte RS232-Schnittstelle und einen CAN-Bus und ist somit eine vielseitige und robuste Lösung für den Aufbau zuverlässiger X20-Steuerungssysteme.

  • B&R X20 Serie Analog I/O Modul X20AI2632 Neu auf Lager
    B&R X20 Serie Analog I/O Modul X20AI2632 Neu auf Lager

    Der X20AI2632 Das Modul ist ein leistungsstarkes Analogeingangsmodul aus dem X20-System von B&R mit zwei Kanälen für Spannungssignale von ±10 V oder Stromsignale von 0–20 mA. Es bietet eine 16-Bit-Wandlerauflösung mit einer außergewöhnlich schnellen Wandlungszeit von 50 µs für die simultane Eingangswandlung.

  • B&R X20PS9500 X20AI4632 X20AO2632 Analogausgangsmodul, neu auf Lager
    B&R X20PS9500 X20AI4632 X20AO2632 Analogausgangsmodul, neu auf Lager

    Das B&R X20AO2632 ist ein 2-Kanal-Analogausgangsmodul für das X20-System, das sowohl Spannungs- als auch Stromsignale über verschiedene Anschlussklemmen unterstützt. Mit einer digitalen Wandlerauflösung von 16 Bit und einer schnellen Wandlungszeit von 50 µs ermöglicht dieses Modul eine präzise analoge Ausgangssteuerung für industrielle Automatisierungsanwendungen.

  • B&R X20AO2632 SPS-Modul auf Lager
    B&R X20AO2632 SPS-Modul auf Lager

    Das B&R X20AO2632 ist ein 2-Kanal-Analogausgangsmodul für das X20-System, das sowohl Spannungs- als auch Stromsignale über verschiedene Anschlussklemmen unterstützt. Mit einer digitalen Wandlerauflösung von 16 Bit und einer schnellen Wandlungszeit von 50 µs ermöglicht dieses Modul eine präzise analoge Ausgangssteuerung für industrielle Automatisierungsanwendungen.

  • B&R X20AI4622 X20AO4622 X20AO2632 Analogeingangsmodul
    B&R X20AI4622 X20AO4622 X20AO2632 Analogeingangsmodul

    Das B&R X20AI4622 ist ein 4-Kanal-Analog-Eingangsmodul aus dem X20-System, das eine flexible Konfiguration sowohl für Spannungssignale (±10 V) als auch für Stromsignale (0–20 mA / 4–20 mA) ermöglicht. Mit einer 13-Bit-Wandlerauflösung (12-Bit plus Vorzeichen) und einem konfigurierbaren Eingangsfilter bietet dieses Modul eine zuverlässige Signalerfassung für diverse industrielle Anwendungen.

  • B&R X20AI4622 Analogeingangsmodul auf Lager
    B&R X20AI4622 Analogeingangsmodul auf Lager

    Das B&R X20AI4622 ist ein 4-Kanal-Analog-Eingangsmodul aus dem X20-System, das eine flexible Konfiguration sowohl für Spannungssignale (±10 V) als auch für Stromsignale (0–20 mA / 4–20 mA) ermöglicht. Mit einer 13-Bit-Wandlerauflösung (12-Bit plus Vorzeichen) und einem konfigurierbaren Eingangsfilter bietet dieses Modul eine zuverlässige Signalerfassung für diverse industrielle Anwendungen.

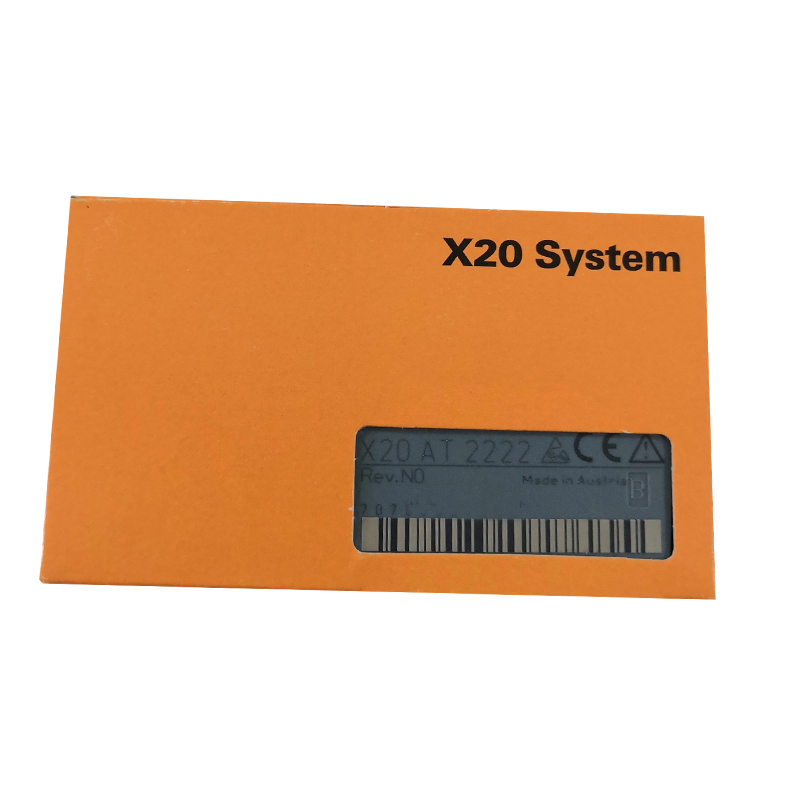

  • B&R X20AI2222 Analogeingangsmodul mit 2 Kanälen auf Lager
