Bently Nevada 3500/92-04-01-00 Kommunikations-Gateway auf Lager

Bently Nevada 3500/92-04-01-00 Kommunikations-Gateway auf Lager

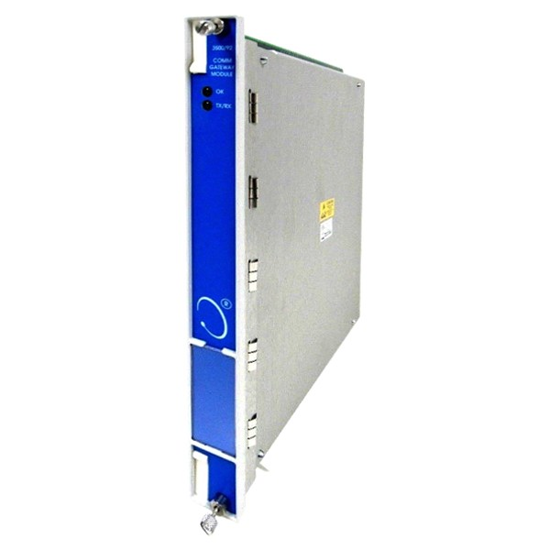

Der Bently Nevada 3500/92-04-01-00 ist ein Kommunikations-Gateway-Modul für das Maschinenschutzsystem der Serie 3500. Es übersetzt interne Rack-Daten – einschließlich überwachter Werte, Modulstatus und Alarmzustände – in branchenübliche Protokolle und ermöglicht so die nahtlose Integration mit externen Prozesssteuerungs- und Automatisierungssystemen. Das Modul unterstützt sowohl Ethernet TCP/IP (Modbus/TCP) als auch serielle (RS232/RS422/RS485) Kommunikationsschnittstellen und ermöglicht zudem eine direkte Ethernet-Verbindung mit der 3500 Rack-Konfigurationssoftware.

  • Artikelnummer :

    3500/92-04-01-00

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW/CIF

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan

  • Lieferzeit :

    3-5days

  • Gewicht :

    5kg

  • Produktdetails

    Allgemeine Informationen



    AttributSpezifikation
    ProdukttypKommunikations-Gateway-Modul
    Bestellnummer3500/92-04-01-00
    Teilenummer136188-02
    SerieBentley Nevada 3500
    E/A-Modultyp-04 = Ethernet/RS485 Modbus I/O-Modul
    Speichertyp-01 = Geringer Speicher
    Genehmigung durch die Behörde-00 = Keine

    Kommunikation & Protokolle



    ParameterSpezifikation
    Ethernet10 Mbit/s TCP/IP, entspricht IEEE 802.3, RJ-45-Anschluss
    Serielle KommunikationRS232/RS422/RS485
    Unterstützte ProtokolleModicon Modbus (seriell), Modbus/TCP (Ethernet), Bently Nevada-eigene Schnittstelle
    Datenaktualisierungsrate≤ 1 Sekunde für alle Module im Rack
    Erfasste DatentypenAktuelle Messwerte mit Zeitstempeln, Modulstatus, aktive Alarmzustände

    Energie & Umwelt



    ParameterSpezifikation
    Stromverbrauch5,0 W (RS232/RS422 E/A); 5,6 W (RS485 E/A)
    Betriebstemperatur-30 °C bis +65 °C
    Lagertemperatur-40 °C bis +85 °C
    Luftfeuchtigkeit95 %, nicht kondensierend

    Physikalische Spezifikationen



    ParameterSpezifikation
    Abmessungen der Hauptplatine241 x 24,4 x 242 mm
    Abmessungen des E/A-Moduls241 x 24,4 x 99,1 mm
    GewichtCa. 1,26 kg
    Rack-Platz1 hinterer Schlitz in voller Höhe

    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    3500/92-02-01-00rein serielles KommunikationsgatewayNur RS232/RS422; keine Ethernet/RS485-Option
    3500/92-03-01-00Ethernet-basiertes KommunikationsgatewayNur TCP/IP; keine serielle Kommunikationsmöglichkeit
    3500/90Kommunikationsgateway (ältere Version)Gleiche Schnittstellen und Protokolle, aber es fehlt das konfigurierbare Modbus-Register-Dienstprogramm.
    1900/65AAllzweck-GerätemonitorKostengünstigere 8-Kanal-Alternative (4 Vibrations- + 4 Temperatursensoren), nicht rackbasiert (3500 mm), Modbus TCP/RTU, DIN-Schienenmontage
    Novotron ND32-5610VibrationssendermodulFür den Ersatz analoger Ausgänge von 3500er Analogkarten; 4-20mA-Ausgang, keine vollständige Gateway-Lösung

    Häufig gestellte Fragen

    1: Welche Kommunikationsprotokolle unterstützt das Modell 3500/92-04-01-00?

    A: Das Modul unterstützt Modicon Modbus (über serielle Kommunikation), Modbus/TCP (für Ethernet-Kommunikation) und die proprietäre Bently Nevada Protokoll zur Kommunikation mit der 3500 Rack-Konfigurationssoftware und der Datenerfassungssoftware.

    2: Welche Funktion hat die Option -04 in der Teilenummer?

    A: Der -04 gibt den Typ des E/A-Moduls an: Ethernet/RS485 Modbus E/A-ModulEs bietet sowohl Ethernet-TCP/IP- als auch RS485-Schnittstellen. Diese spezielle Konfiguration verbraucht typischerweise 5,6 W.

    3: Worin besteht der Unterschied zwischen 3500/92 und 3500/90?

    A: Das Modell 3500/92 bietet die gleichen Kommunikationsschnittstellen, Protokolle und Funktionen wie das Modell 3500/90, verfügt aber zusätzlich über eine konfigurierbares Modbus-Register-Dienstprogramm Das funktioniert ähnlich wie Initialwertregister und bietet eine größere Flexibilität bei der Datenzuordnung.
