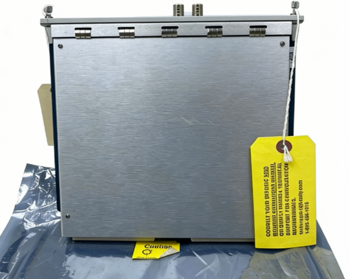

Neues und originales Bently Nevada 3500/50M 286566-02 Drehzahlmessermodul auf Lager

Neues und originales Bently Nevada 3500/50M 286566-02 Drehzahlmessermodul auf Lager

Der Bently Nevada 3500/50M 286566-02 Es handelt sich um ein Zweikanal-Drehzahlmessermodul für das Maschinenschutzsystem 3500. Es verarbeitet Signale von Näherungssensoren oder magnetischen Aufnehmern, um die Wellendrehzahl, die Rotorbeschleunigung und die Drehrichtung zu messen. Das Modul vergleicht Messwerte mit vom Benutzer programmierbaren Alarmsollwerten und kann aufbereitete Keyphasor®-Signale an die 3500-Rack-Rückwandplatine liefern, wodurch die Notwendigkeit eines separaten Moduls entfällt. Es verfügt über eine Peak-Hold-Funktion, die Daten zu Höchstgeschwindigkeit und Rückwärtsrotation für die Analyse nach dem Ereignis speichert.

  • Artikelnummer :

    3500/50M 286566-02

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW/CIF

  • Produktursprung :

    USA

  • Lieferzeit :

    1 week

  • Gewicht :

    5kg

  • Produktdetails

    Allgemeine Informationen



    AttributSpezifikation
    ProdukttypDrehzahlmessermodul
    Bestellnummer286566-02
    Modell3500/50M
    SerieBentley Nevada 3500
    Kanäle2

    Elektrische Spezifikationen



    ParameterSpezifikation
    Eingangssignalbereich+10,0 V bis -24,0 V
    Eingangsimpedanz20 kΩ (Standard); 40 kΩ (TMR); 7,15 kΩ (interne Barriere)
    Stromverbrauch5,8 W (typisch)
    Ausgangsimpedanz550 Ω
    Recorder-Ausgabe+4 bis +20 mA

    Konfigurationsoptionen

    • Geschwindigkeitsüberwachung mit Sollwertalarmierung

    • Geschwindigkeitsband-Alarmierung

    • Nullgeschwindigkeitsbenachrichtigung

    • Alarmierende Rotorbeschleunigung

    • Benachrichtigung über umgekehrte Drehung

    Merkmale

    • Zweikanalarchitektur für Redundanz oder Mehrpunktüberwachung

    • Spitzenwerthaltefunktion (speichert Höchstgeschwindigkeit, höchste Rückwärtsgeschwindigkeit, Rückwärtsumdrehungszahl)

    • Integrierte Keyphasor-Signalgenerierung für die Rack-Rückwandplatte

    • Hot-Swap-fähig innerhalb des 3500er Racks

    Mechanische Spezifikationen



    ParameterSpezifikation
    GewichtCa. 0,8 – 0,95 kg
    Abmessungenca. 2,5 × 25,8 × 24 cm

    Empfohlene Alternativmodelle



    ModellnummerBeschreibungHauptunterschiede
    3500/50-01-CNErsatz für die nicht mehr erhältlichen Varianten 3500/50Aktives Produktionsmodell; aktualisiertes Design für die 3500er-Serie
    3500/50M 288062-02DrehzahlmessermodulÄhnliches 2-Kanal-Modul; gleiche Funktionsspezifikationen
    3500/50-01-01-01Originales Drehzahlmessermodul (nicht mehr erhältlich)Legacy-Modell; direkter Vorgänger des -CN-Ersatzes
    3500/42Näherungssensor/Seismischer MonitorSchwingungsüberwachung statt Geschwindigkeitsmessung; misst Auslenkung/Geschwindigkeit
    3500/25Erweitertes Keyphasor-ModulDediziertes Phasenreferenzmodul; separate Hardware, falls Keyphasor nicht in den Drehzahlmesser integriert ist

    Häufig gestellte Fragen

    1: Welche Sensoren kann der 3500/50M 286566-02 aufnehmen?

    A: Das Modul akzeptiert Eingaben von Näherungssensoren (Wirbelstrom, z. B. Serie 3300 oder 7200) oder magnetische Tonabnehmer zur Messung von Wellendrehzahl, Beschleunigung und Drehrichtung.

    2: Stellt dieses Modul Keyphasor-Signale bereit?

    A: Ja. Das 3500/50M kann so konfiguriert werden, dass es aufbereitete Keyphasor-Signale an die 3500-Rack-Rückwandplatine liefert, die von anderen Überwachungsmodulen verwendet werden können. Dadurch entfällt die Notwendigkeit eines separaten Keyphasor-Moduls im Rack.

    3: Was ist die Peak-Hold-Funktion?

    A: Die Peak-Hold-Funktion speichert den höchste gemessene Geschwindigkeit, höchste Rückwärtsgeschwindigkeit oder die Anzahl der Rückwärtsumdrehungen Die von der Maschine erfassten Werte können über die Konfigurationsschnittstelle des Überwachungssystems zurückgesetzt werden.

    4: Wie ist das Modul konfiguriert?

    A: Das Modul wird mithilfe des 3500 Rack-KonfigurationssoftwareEs wird werkseitig unkonfiguriert ausgeliefert und muss nach der Installation konfiguriert werden, um bestimmte Überwachungsfunktionen (Geschwindigkeit, Beschleunigung, Richtung usw.) auszuführen. .

    5: Kann ich dieses Modul im laufenden Betrieb austauschen?

    A: Ja, die 3500/50M unterstützt Hot-Swapping innerhalb des 3500-Racks, was einen Austausch ermöglicht, ohne das gesamte System herunterfahren zu müssen.
