Produktspezifikation

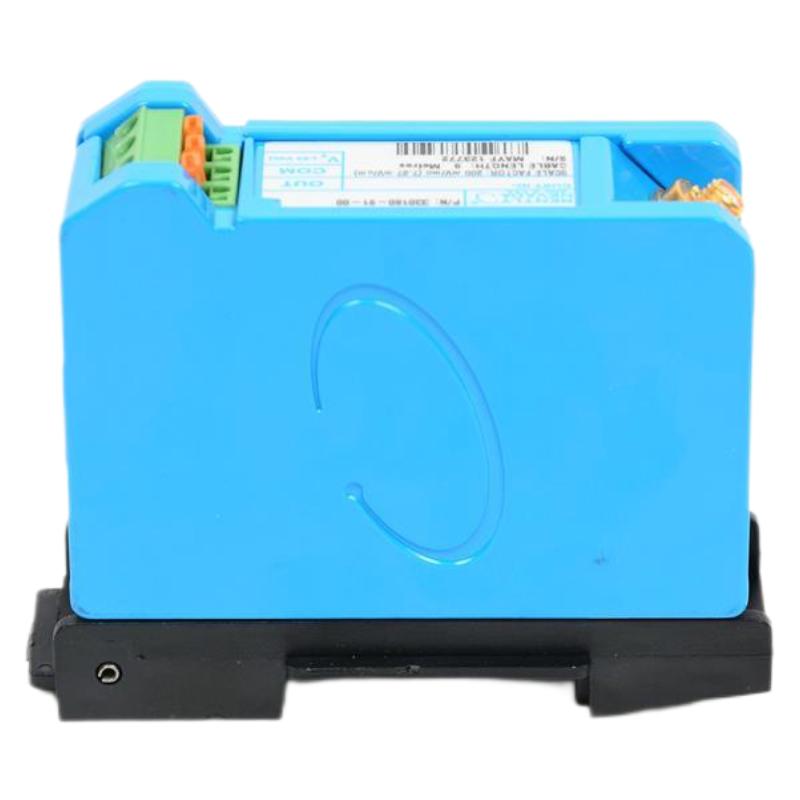

330180-91-00 Näherungssensor
Markenname: Bently Nevada
Produktname: 330180-91-00
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
Hochdichte DIN-SchienenmontageDie DIN-Schienenmontage ermöglicht platzsparende und hochdichte Installationen in modernen Schaltschränken. Die Montagebasis sorgt für elektrische Trennung und macht separate Trennplatten überflüssig, wodurch die Verdrahtung vereinfacht und der Platzbedarf im Schaltschrank reduziert wird. .
Überlegene Störfestigkeit gegenüber HF-Störungen/EMVDer Näherungssensor 3300 XL ist äußerst unempfindlich gegenüber Funkstörungen und kann daher problemlos in Glasfasergehäusen installiert werden, ohne dass benachbarte Funksignale negative Auswirkungen haben. Seine verbesserte Störfestigkeit gegenüber HF- und elektromagnetischen Interferenzen (RFI/EMI) erfüllt die europäischen CE-Kennzeichnungsanforderungen, ohne dass spezielle abgeschirmte Leitungen oder Metallgehäuse erforderlich sind. Dies führt zu geringeren Installationskosten. .
Vollständige Austauschbarkeit und WerkskalibrierungDas 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren. Dadurch entfällt die zeitaufwändige Kalibrierung am Messtisch oder das Abgleichen von Komponenten, was die Wartung vereinfacht und den Ersatzteilbedarf reduziert. .
SpringLoc TerminalverbindungenDas Modul verfügt über patentierte SpringLoc-Klemmenleisten, für deren Installation kein Spezialwerkzeug benötigt wird. Diese Klemmen gewährleisten starke, vibrationsfeste Verbindungen, da sie auf Schraubklemmen verzichten, die sich mit der Zeit lockern können. So wird eine zuverlässige Feldverdrahtung auch in Umgebungen mit starken Vibrationen sichergestellt. .
Robuste Konstruktion für raue UmgebungenDas Gehäuse aus A308-Aluminium und die vergoldeten Anschlüsse gewährleisten Langlebigkeit und zuverlässige Signalübertragung auch unter anspruchsvollen industriellen Bedingungen. Das Modul arbeitet zuverlässig in einem breiten Temperaturbereich und eignet sich daher für Kompressoren, Turbinen und andere Geräte, die schwankenden Umgebungsbedingungen ausgesetzt sind. .
Typische Anwendungen
Das Modell 330180-91-00 findet breite Anwendung bei der Überwachung kritischer rotierender Maschinen in verschiedenen Schwerindustrien. :
StromerzeugungÜberwachung der radialen Schwingungen und der axialen Position von Dampfturbinen, Gasturbinen und Generatoren
Öl und GasSchwingungsüberwachung von Zentrifugalkompressoren, Pumpen und Ventilatoren in Raffinerien und Pipelines
PetrochemischeZustandsüberwachung kritischer rotierender Anlagen zur Gewährleistung von Prozesskontinuität und Sicherheit
SchwerindustrieÜberwachung von Großmotoren, Getrieben und anderen wichtigen Anlagen in Metallurgie-, Papier- und Zementwerken
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330180-91-00“?
A: Die Aufschlüsselung lautet wie folgt: 330180 = 3300 XL Näherungssensor; -91 = 9,0 Meter (29,5 Fuß) Systemlänge bei DIN-Schienenmontage; -00 = Keine behördliche Genehmigung erforderlich .
Frage 2: Worin besteht der Unterschied zwischen 330180-91-00 und 330180-90-00?
A: Der -91 Suffix zeigt an DIN-Schienenmontage mit einer Systemlänge von 9,0 Metern. -90 Suffix zeigt an Montageplatte mit der gleichen Systemlänge von 9,0 Metern .
Frage 3: Welche Sonden sind mit diesem Näherungssensor kompatibel?
A: Es ist kompatibel mit den 5-mm-Sonden der Serie 3300, den 8-mm-Sonden der Serie 3300 und den 8-mm-Sonden der Serie 3300 XL sowie den zugehörigen Verlängerungskabeln. .
Frage 4: Ist für dieses System nach der Installation eine Kalibrierung vor Ort erforderlich?
A: Nein. Jedes 3300 XL-System ist werkseitig kalibriert als komplette Einheit. Die vollständige Austauschbarkeit der Komponenten macht eine Kalibrierung am Prüfstand oder eine Komponentenabstimmung überflüssig. .
Frage 5: Welche Funkenspannung wird für die Installation empfohlen?
A: Ein gesundes System sollte zwischen -9 V und -12 V Gleichstrom Am Monitor- oder Verlängerungskabelanschluss. Ein Messwert nahe -2 V deutet auf einen Kurzschluss an der Messspitze oder im Kabel hin, während ein Messwert nahe -24 V auf eine Unterbrechung hinweist.
Frage 6: Welche Leistungsanforderungen bestehen?
A: Der Proximitor benötigt eine Gleichstromversorgung von -17,5 V DC bis -26 V DC (ohne Schutzbarriere) oder -23 Vdc bis -26 Vdc (mit Schutzbarriere). Die maximale Stromaufnahme beträgt 12 mA .
Frage 7: Verfügt dieses Modul über Zulassungen für explosionsgefährdete Bereiche?
A: Dieses spezielle Modell (-00 Suffix) hat keine behördlichen Genehmigungen und ist nur für allgemeine Umgebungen geeignet. Für Installationen in explosionsgefährdeten Bereichen wählen Sie eine Variante mit dem entsprechenden Zulassungssuffix (z. B. -05 für CSA, ATEX, IECEx). .
Empfohlene Modelle und verwandte Produkte
Der 330180-91-00 gehört zur Familie der Näherungssensoren 3300 XL. Nachfolgend finden Sie verwandte Modelle mit unterschiedlichen Montageoptionen und Zulassungen:
Das richtige Modell auswählen
Für Standard-DIN-Schienenanwendungen mit 9,0 m Länge: Der 330180-91-00 ist die richtige Wahl für Installationen mit hoher Packungsdichte, die eine Systemlänge von 9 Metern erfordern, ohne dass eine Genehmigung für explosionsgefährdete Bereiche erforderlich ist.
Für Installationen in explosionsgefährdeten Bereichen: Wählen Sie die 330180-91-05 (CSA/ATEX/IECEx) oder 330180-91-CN (NEPSI)-Variante .
Für kürzere SystemlängenBetrachten Sie die 330180-51-00 für 5,0-Meter-Systeme .
