Produktspezifikation

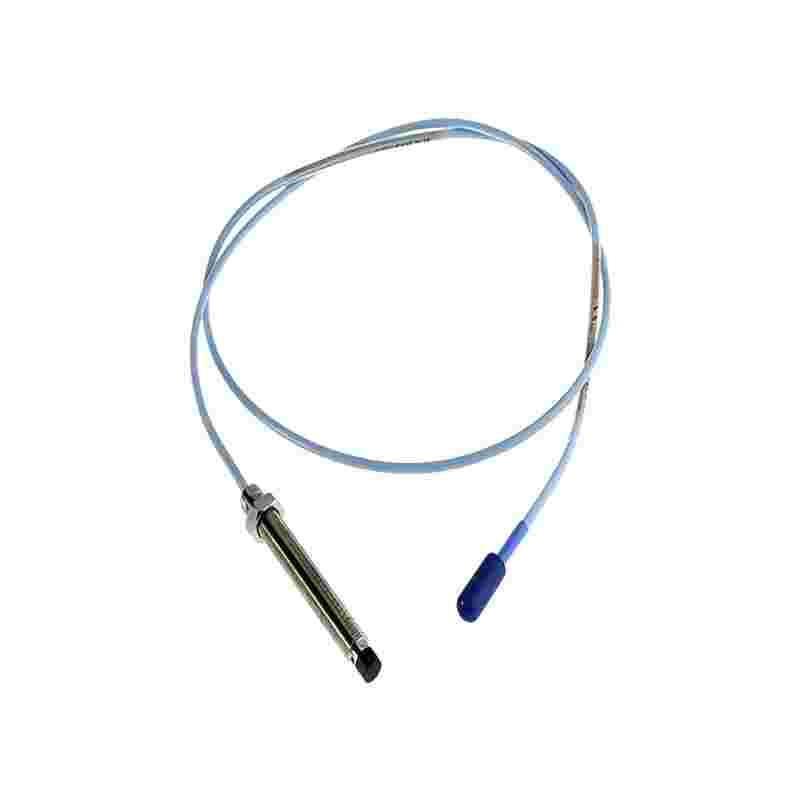

330104-00-14-10-11-00 Näherungssensoren
Markenname: Bently Nevada
Produktname: 330104-00-14-10-11-00
Garantie: 1 Jahr
Hauptparameter
Kernmerkmale und Vorteile
FluidLoc-Kabel zum Schutz vor Flüssigkeitseintritt: Der -11 Die Option beinhaltet die FluidLoc-Kabel mit vorinstalliertem SteckerschutzDie FluidLoc-Konstruktion verhindert, dass Öl, Prozessflüssigkeiten und Feuchtigkeit durch die internen Koaxialräume des Kabels wandern. Dies ist besonders wichtig in Hochdrucklagergehäusen, wo ein Flüssigkeitsaustritt durch das Sondenkabel die Umgebung verunreinigen würde.
Gepanzerte Konstruktion zum Schutz vor mechanischen Gefahren: Der 330104 Basismodell beinhaltet Edelstahlpanzerung über dem SondengehäuseDadurch wird ein verbesserter mechanischer Schutz vor Abrieb, Stößen und versehentlichem Quetschen gewährleistet. Dies ist in Umgebungen mit starken Vibrationen, wie z. B. Kompressoranlagen und Kolbenmaschinen, unerlässlich. .
Metrisches M10 x 1 Gewinde für globale Kompatibilität: Der M10 x 1 metrisches Gewinde ist üblich bei Maschinen, die außerhalb Nordamerikas konstruiert oder hergestellt wurden. Die maximale Gewindeeingriffslänge beträgt 15 mmDie vollständig mit Gewinde versehene Konstruktion (0 mm gewindefreie Länge) bietet maximale Flexibilität bei der Montagetiefe. .
Vollständige SystemaustauschbarkeitDas 3300 XL-System unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren, wodurch eine individuelle Anpassung oder Kalibrierung entfällt. Diese Sonde ist abwärtskompatibel mit den 5-mm- und 8-mm-Wandlerkomponenten der 3300-Serie (ohne XL). .
Typische Anwendungen
Die 330104-00-14-10-11-00 wird häufig zur Überwachung kritischer rotierender Maschinen in anspruchsvollen Industrieanwendungen eingesetzt. :
Überwachung der TurbinenwellenschwingungenErfasst dynamische Schwingungen und die axiale Position von Gleitlagern in Dampf- und Gasturbinen
Zentrifugalkompressoren: Wellenverschiebungsverfolgung in Hochdruck- und flüssigkeitsdichten Umgebungen
Industriepumpen und Getriebe: Schwingungsüberwachung an kritischen rotierenden Anlagen in Raffinerien und Chemieanlagen
Hubkolbenmaschinen: Vibrations- und Positionsüberwachung in Umgebungen mit starken Vibrationen, die von armiertem Kabelschutz profitieren
Häufig gestellte Fragen (FAQ)
Frage 1: Was bedeutet die Modellnummer „330104-00-14-10-11-00“?
A: Die Aufschlüsselung lautet wie folgt: 330104 = 3300 XL 8 mm Sonde mit M10 x 1 metrischem Gewinde und Panzerung; -00 = 0 mm Gewindelänge (vollständig mit Gewinde versehen); -14 = 140 mm Gehäuselänge; -10 = 1,0 Meter Kabel; -11 = Miniatur-ClickLoc-Steckverbinder mit Steckverbinderschutz und FluidLoc-Kabel; -00 = Keine behördlichen Genehmigungen .
Frage 2: Was ist der Vorteil der FluidLoc-Kabeloption?
A: Der FluidLoc Die Kabeltechnologie verhindert, dass Öl, Prozessflüssigkeiten und andere gefährliche Flüssigkeiten durch die innere Struktur des Kabels wandern. Dies ist unerlässlich in Hochdrucklagergehäusen, wo austretende Flüssigkeit durch das Sondenkabel andernfalls die Umgebung verunreinigen würde.
Frage 3: Welcher Installationsabstand wird für diese Sonde empfohlen?
A: Der empfohlene Abstand beträgt -9 V Gleichstromwas ungefähr 1,27 mm (50 mils)Ein gesundes System sollte zwischen -9 V und -12 V Gleichstrom am Ausgang des Näherungssensors.
Frage 4: Kann diese 1,0 Meter lange Sonde mit einem 4,0 Meter langen Verlängerungskabel verwendet werden?
A: Ja. Das 1,0 Meter lange Sondenkabel benötigt ein 4,0 Meter Verlängerungskabel um ein vollständiges 5,0-Meter-System Bei Verwendung mit einem 5 Meter langen Näherungssensor muss die gesamte elektrische Länge (Sonde + Verlängerungskabel) der Nennsystemlänge des Näherungssensors entsprechen. .
Frage 5: Sind für diese Sonde behördliche Genehmigungen für Gefahrenbereiche erforderlich?
A: Dieses spezielle Modell (-00 Suffix) hat keine behördlichen Genehmigungen und ist nur für allgemeine Umgebungen geeignet. Für Installationen in explosionsgefährdeten Bereichen wählen Sie eine Variante mit dem entsprechenden Zulassungszusatz (z. B. -05 für CSA, ATEX, IECEx).
Frage 6: In welchem Temperaturbereich wird das Gerät betrieben?
A: Die Sonde arbeitet von -52 °C bis +177 °C (-62 °F bis +351 °F). Für Temperaturen über 177 °C sind Sonden mit erweitertem Temperaturbereich (ETR-Sonden) erforderlich. .
Frage 7: Was sind die wichtigsten Schritte zur Fehlerbehebung, wenn die Gleichspannung im Spalt nahe -2 V liegt?
A: Eine Ablesung nahe -2 V DC deutet typischerweise auf ein Kurzschluss an Sonde oder KabelPrüfen Sie den Spulenwiderstand der Sonde (sollte bei einer 1,0 m langen Sonde 7,59 ± 0,50 Ω betragen) und untersuchen Sie Kabel und Steckverbinder auf Beschädigungen oder Feuchtigkeitseintritt. Ein Messwert nahe -24 V deutet typischerweise auf einen offenen Stromkreis hin.
Empfohlene Modelle und verwandte Produkte
Die 330104-00-14-10-11-00 gehört zur Familie der 3300 XL 8-mm-Näherungssensoren. Nachfolgend finden Sie verwandte Modelle für verschiedene Konfigurationen:
Das richtige Modell auswählen
Für flüssigkeitsdichte Anwendungen: Der 330104-00-14-10-11-00 mit FluidLoc-Kabel ist die richtige Wahl, um die Migration von Öl und Prozessflüssigkeiten zu verhindern.
Für Installationen in explosionsgefährdeten BereichenWählen Sie eine Variante mit der -05 Suffix für CSA-, ATEX- und IECEx-Zertifizierungen.
Zur Systemvervollständigung: Kombinieren Sie es mit einem 3300 XL Näherungssensor und passendes Verlängerungskabel (falls erforderlich) zur Bildung eines kompletten Wandlersystems .
