Produktdetails
Teilenummernaufschlüsselung (330103-00-03-50-02-00):

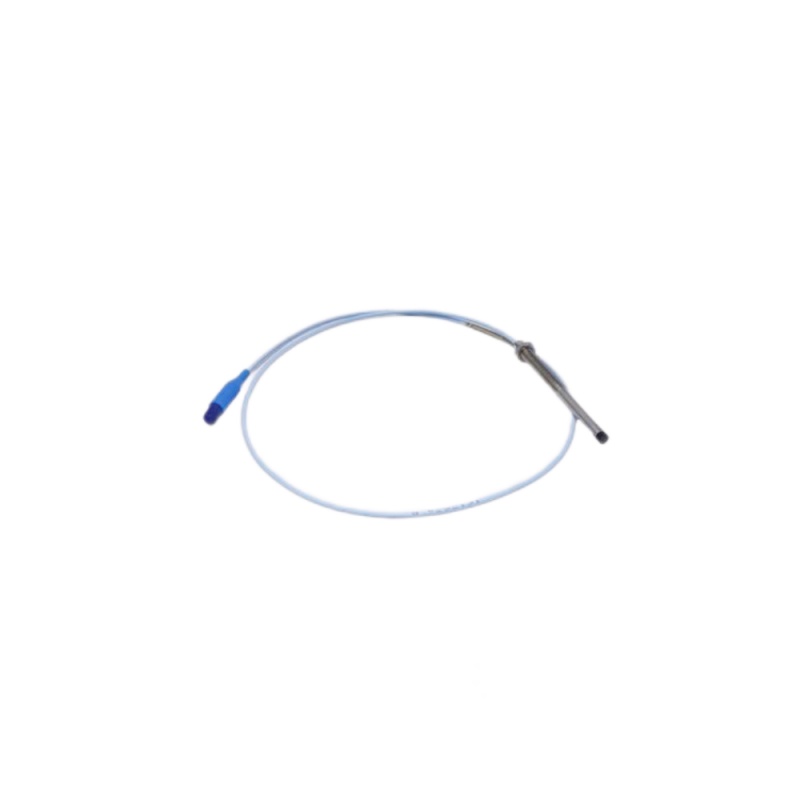

330103 = 8 mm Sonde, M10×1 Gewinde, nicht armiert
-00 = 0,0 mm Gewindelänge (vollständig mit Gewinde versehen)
-03 = 30 mm Gesamtgehäuselänge
-50 = 5,0 Meter Kabellänge
-02 = Miniatur-Koaxialstecker ClickLoc™, Standardkabel
-00 = Keine behördlichen Genehmigungen erforderlich (allgemeiner Zweck)
Empfehlungen für verwandte Produktmodelle
Zahlung & Lieferung
Häufig gestellte Fragen
Frage 1: Was ist die Hauptfunktion des Produkts 330103-00-03-50-02-00?
Es handelt sich um einen Wirbelstrom-Näherungssensor zur berührungslosen Messung von Wellenschwingungen, axialer Position und Drehzahl an rotierenden Maschinen. Er gibt eine Spannung aus, die proportional zum Abstand zwischen der Sensorspitze und der leitfähigen Wellenoberfläche ist und ermöglicht so die Echtzeit-Zustandsüberwachung und den Schutz.
Frage 2: Was bedeuten die Segmente der Teilenummer für diese Sonde?
330103 = 8-mm-Sonde, metrisches Gewinde M10×1, nicht armiert
-00 = 0,0 mm Gewindelänge (vollständig mit Gewinde versehen)
-03 = 30 mm Gesamtgehäuselänge
-50 = 5,0 Meter Kabellänge
-02 = Miniatur-Koaxialstecker ClickLoc™, Standardkabel
-00 = Keine behördlichen Genehmigungen erforderlich (allgemeiner Zweck)
Frage 3: Welcher Näherungssensor wird für diese Sonde benötigt?
Die elektrische Gesamtlänge der Sonde inklusive Verlängerungskabel muss der Nennsystemlänge des Proximitors entsprechen. Da diese Sonde über eine 5,0 m KabelSie müssen es mit einem kombinieren 5,0 m Näherungssensor (z. B. 330180-50-00). Nicht zusammenpassende Komponenten können Messfehler von 20 % oder mehr verursachen.
Frage 4: Welcher Installationsabstand und welche Spannung werden empfohlen?
Der optimale Abstand beträgt 1,27 mm (50 mils), was eine Ausgangsspannung von ungefähr -9,0 VDC am Proximitor. Der lineare Betriebsbereich erstreckt sich von ungefähr -1 VDC bis -17 VDC.
F5: Ist diese Sonde mit anderen Komponenten des 3300 XL austauschbar?
Ja. Alle Systemkomponenten des 3300 XL 8 mm sind für vollständige AustauschbarkeitSonden, Verlängerungskabel und Näherungssensoren können ohne Kalibrierung am Prüfstand beliebig kombiniert werden, sofern die Gesamtlängen der elektrischen Leitungen übereinstimmen. Sie sind außerdem abwärtskompatibel mit den vorherigen 5-mm- und 8-mm-Systemen der Serie 3300.
