Bently Nevada 3300 XL 8 mm Rückwärtsmontage-Tastköpfe auf Lager

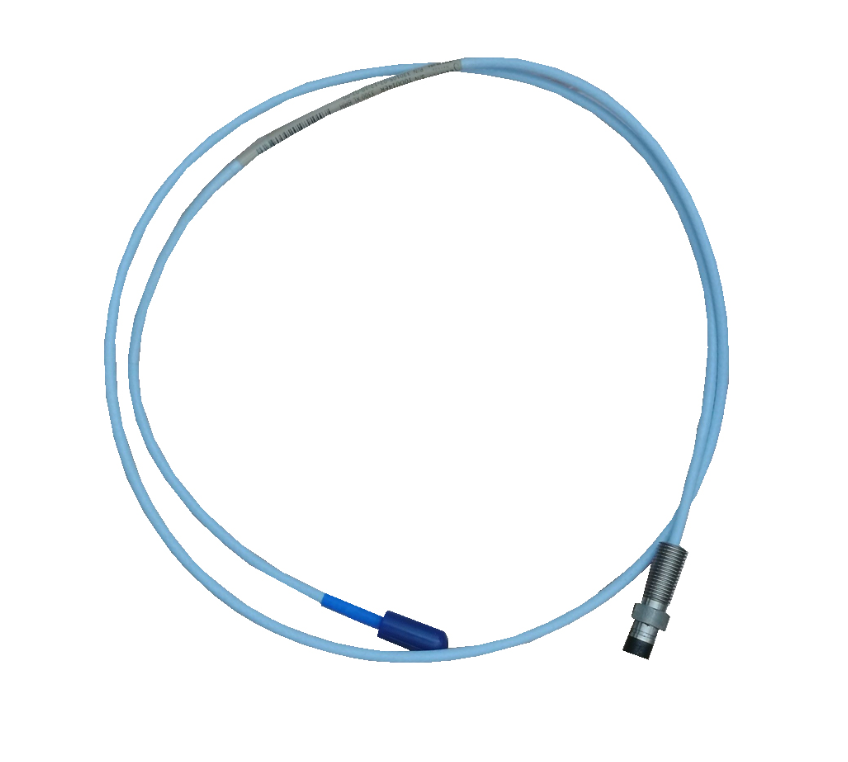

Der Bently, Nevada 330105-02-12-10-02-00 ist ein Hochleistungsgerät 8-mm-Näherungssensor mit umgekehrter Montage aus der Serie 3300 XL, entwickelt für die präzise Schwingungs- und Positionsüberwachung in kritischen rotierenden Maschinen Als Teil des Wirbelstrommesssystems 3300 XL ermöglicht diese Sonde die berührungslose Wegmessung von Turbinen, Kompressoren, Pumpen und anderen Maschinen mit Gleitlagern. Vollständig konform mit API 670 Standard (4. Ausgabe) Es unterstützt die vollständige Austauschbarkeit von Sonden, Verlängerungskabeln und Proximitor-Sensoren, ohne dass eine Kalibrierung der einzelnen Komponenten erforderlich ist. Die umgekehrte Montageart ermöglicht die Installation in beengten Räumen, in denen Standardsonden nicht angebracht werden können.

Artikelnummer :
3300105-02-12-10-02-00
Bestellung (Mindestbestellmenge) :
1
Zahlung :
100% T/T in advance
Produktursprung :
US
Verschiffungshafen :
Wuhan
Lieferzeit :
1 week
Gewicht :
2kg

Produktdetails

Allgemeine Informationen

Attribut	Spezifikation
Produkttyp	3300 XL 8-mm-Näherungssensor mit umgekehrter Montage
Bestellnummer	330105-02-12-10-02-00
Serie	Bentley Nevada 3300 XL
Messprinzip	Wirbelstrom, berührungslos

Teilenummernaufschlüsselung

Codeposition	Wert	Bedeutung
330105	-	3300 XL 8mm Rückwärtsmontage-Tastkopf
02	-	Gewindelose Länge: 0 mm
12	-	Gehäuselänge: 120 mm
10	-	Gesamtlänge des Systems: 1,0 m
02	-	Anschlusstyp: ClickLoc™ (Miniatur-Koaxialanschluss)
00	-	Behördliche Zulassung: Standard (nicht gefährlich)

Elektrische und Leistungsspezifikationen

Parameter	Spezifikation
Spitzenmaterial	Polyphenylensulfid (PPS), verkapselt
Gehäusematerial	Edelstahl AISI 303/304
Kabelisolierung	FEP (Fluorethylenpropylen)
Siegel	Viton® O-Ring
Betriebstemperatur	-51 °C bis +177 °C (-60 °F bis +350 °F)
Linearer Messbereich	0,25 mm – 2,3 mm (10 – 90 mils)
Empfohlener Installationsabstand	1,27 mm (50 mils) bei -9 VDC
Empfindlichkeit	7,87 V/mm (200 mV/mil) ±5 %

Systemvoraussetzungen

Muss mit kompatiblen Geräten verwendet werden. 3300 XL 8mm Näherungssensor Sensor
Gesamtlänge des elektrischen Systems: Sondenlänge + Verlängerungskabellänge = Länge des Näherungssensors
Abwärtskompatibel mit 5-mm- und 8-mm-Komponenten der Serie 3300 (nicht XL).

Empfohlene Alternativmodelle

Modellnummer	Beschreibung	Hauptunterschiede
330105-02-12-10-02-05	8-mm-Rückwärtsmesstaster (gleiche Spezifikation)	Gleiche Spezifikationen mit dem Suffix -05; zusätzlich Zulassungen für explosionsgefährdete Bereiche (CSA, ATEX, IECEx)
330104-00-24-10-02-00	8-mm-Standardsonde, 240-mm-Gehäuse	Längeres Gehäuse (240 mm) für größere Montagereichweite; Standardkonfiguration (nicht umgekehrt)
330101-12-28-05-02-05	8-mm-Standardsonde, 28-mm-Gehäuse	Standardmontage (nicht umgekehrt); 5 m Kabellänge; Zulassungen für explosionsgefährdete Bereiche
330170-00-08-20-02-05	5-mm-Kompaktsonde	Kleinerer Durchmesser von 5 mm für beengte Montagebedingungen; kompatibel mit 3300 XL 8-mm-Kabeln und Näherungssensoren
MX8030-Serie (Metrix)	8-mm-kompatibler Ersatz	Austauschbar mit Bently Nevada 3300 XL 8-mm-Sonden; bis zu 42 % Kosteneinsparung; keine Hardwareausfälle bei Feldtests

Notiz: Der Systemlänge (Sondenkabel + Verlängerungskabel) muss der angegebenen elektrischen Länge des Näherungssensors entsprechen. Vor dem Austausch unbedingt die Kompatibilität prüfen.

Häufig gestellte Fragen

1: Was bedeutet die Teilenummer 330105-02-12-10-02-00?

A: 330105 = 8 mm Rückwärtsmontagesonde; 02 = 0 mm Gewindelänge; 12 = 120 mm Gehäuselänge; 10 = 1,0 m Systemlänge; 02 = ClickLoc™-Anschluss; 00 = Standardzulassung (nicht explosionsgefährdet).

2: Beeinflusst eine Änderung der Kabellänge die Kalibrierung?

A: Ja. Die Gesamtlänge des Systems ist werkseitig auf die spezifizierte elektrische Länge des Proximitor-Sensors abgestimmt. Jede nicht standardmäßige Verlängerung oder Modifikation verändert die Impedanz und verschiebt die Skalierungskurve. Verwenden Sie ausschließlich zugelassene Verlängerungskabel mit korrekter elektrischer Länge.

3: Ist die Sonde 330105-02-12-10-02-00 mit anderen Sonden der Serie 3300 XL austauschbar?

A: Ja. Alle 3300 XL 8mm Näherungssensoren sind vollständig austauschbar Die Sensoren sind untereinander sowie mit 5-mm- und 8-mm-Komponenten der Serie 3300 kompatibel, wodurch eine Kalibrierung am Prüfstand entfällt. Die Gesamtlänge des elektrischen Systems (Sonde + Kabel) muss jedoch den Spezifikationen des Proximitors entsprechen.

4: Welcher Installationsabstand wird empfohlen?

A: Swan Electric empfiehlt einen Spalt von ungefähr 1,27 mm (50 mils) , was entspricht -9 VDC Spaltspannung. Stellen Sie sicher, dass die Gleichspannung im Spalt zwischen -9 V und -12 VDC Für optimale lineare Leistung; Messwerte nahe -2 V deuten auf einen Kurzschluss hin, während Messwerte nahe -24 V auf einen offenen Stromkreis hinweisen.
