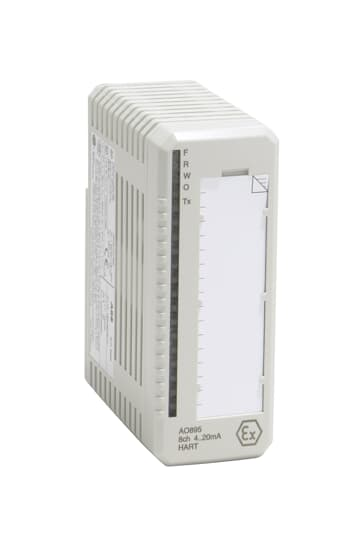

Der ABB AO895 (3BSC690087R1) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-System, entworfen für die System 800xA DCS und AC 800M Controller-PlattformJeder Kanal liefert einen 4…20 mA-Ausgang mit integrierte Eigensicherheits-(IS)-Schutzkomponenten und ein HART-SchnittstelleDies ermöglicht den direkten Anschluss von Feldgeräten in explosionsgefährdeten Bereichen, ohne dass externe Trennschalter oder Sicherheitsbarrieren erforderlich sind.
Artikelnummer :
AO895 3BSC690087R1Bestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modell | AO895 |
| Artikelnummer | 3BSC690087R1 |
| Produktfamilie | S800 E/A-System |
| Plattformkompatibilität | System 800xA DCS, AC 800M-Controller und Controller von Drittanbietern über Feldbus |
| Produkttyp | Eigensicheres Analogausgangsmodul |
| Kanäle | 8 x 4...20 mA (unipolar, einseitig) |
| HART-Unterstützung | Ja (Durchleitungskommunikation auf jedem Kanal) |
| Eigensicherheit | Ja – integrierte Energiebegrenzungsbarrieren für den Anschluss an explosionsgefährdete Bereiche der Zonen 0/1/2. |
| Auflösung | 12-Bit |
| Unter-/Überbereich | 2,5 / 22,4 mA |
| Ausgangslast | <725 Ω bei 20 mA (kein Überspannungsbereich); <625 Ω bei bis zu 22 mA |
| Fehler (Genauigkeit) | Typ. 0,05 %, max. 0,1 % bei 650 Ω |
| Temperaturdrift | Typ. 50 ppm/°C, Max. 100 ppm/°C |
| Aufstiegszeit | 30 ms (10 % bis 90 %) |
| Ausgangsschutz | Kurzschlusssicher, strombegrenzter Ausgang |
| Isolierung | Gruppenweise isoliert (8 Kanäle zusammen) von ModuleBus und Masse |
| Bemessungsisolationsspannung | 50 V |
| Dielektrische Prüfspannung | 500 V Wechselstrom |
| Verlustleistung | 4,25 W |
| Stromverbrauch (+5V Modulbus) | Typ. 130 mA |
| Stromverbrauch (+24V extern) | Typ. 250 mA, Max. <330 mA |
| Diagnose-LEDs | F (Fehler), R (Laufen), W (Warnung), O (SP), Tx (HART-Kommunikation) |
| Aufsicht | Überwachung der internen Prozessversorgung; Erkennung von offenen Leitungen bei einem Strom von >1 mA |
| Betriebstemperatur | 0 °C bis +55 °C (vertikale Montage in kompakter MTU: 40 °C) |
| Lagertemperatur | -40 °C bis +70 °C |
| Schutzklasse | IP20 (IEC 60529) |
| Korrosionsschutz | ISA-S71.04: G3 |
| Kompatible MTUs | TU890, TU891, TU891Z |
| Tastaturcode | AF |
| Abmessungen (B x H x T) | 45 mm x 119 mm x 102 mm |
| Gewicht | Ca. 0,2 kg |
| Redundanz | Nicht unterstützt (nicht redundant) |
| Hohe Integrität (SIL) | Nein (Standardmodul) |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| AO810V2 | 8-Kanal-Analogausgang, 0/4…20 mA (ohne IS, ohne HART), aktualisierte Version | Standardmäßige, ungefährliche analoge Ausgangsanwendungen |
| AO815 | 8-Kanal-Analogausgang, 4…20 mA mit HART (ohne IS) | HART-Kommunikation ohne Eigensicherheitsanforderung |
| AO820 | 8-Kanal-Analogausgang, ±10 V (Spannungsausgang) | Anwendungen, die Spannungssignale anstelle von Stromsignalen benötigen |
| AO845A | 8-Kanal-Analogausgang, 4…20 mA mit HART- und Redundanzunterstützung | Hochverfügbarkeitssysteme mit Redundanzanforderungen |
| AO890 | 8-Kanal-Analogausgang mit HART- und SIL-Zertifizierung (High Integrity) | Sicherheitskritische (SIL3) Anwendungen |
| AI895 | 8-Kanal-Analogeingang, eigensicher mit HART | Eingangsgegenstück für AO895 in explosionsgefährdeten Bereichen E/A-Sets |
| TU890 / TU891 | Modulabschlusseinheiten (MTUs) für AO895 | Erforderliche Montagebasis für den Feldverdrahtungsanschluss |
| TU891Z | MTU mit intrinsischer Sicherheitszonentrennung | Anwendungen in Gefahrenbereichen, die eine zusätzliche Zonentrennung erfordern. |
| 3BHE046836R0102 | 3BHE013088R001 | 3BHE014135R0011 |
| 3BHE027632R0101 | 3BHE014070R0101 | 3BHE037864R0108 |
| 3BSE082896R1 PM858K02 | 3BHE030579R0003 | 3BHE041626R0101 |
| 3BHE009681R0101 5SHY4045L0001 | 3BHE024747R0101 | 3BHE032025R1101 |
| 3BHE030579R0003 | 3BHE024855R0101 | 3BHE024313R0101 |
| 3BHB003041R0101 | 3BHE032025R1101 | 3BHE008128R0001 |
| 3BHB004661R0101 | 3BHE021887R0101 | 3BSE050091R65 |
| 3BHB018162 | 3BHE024577R0101 | 3BHE009319R0001 |
| 3BHB003041R0101 UFC719AE01 | 3BHB003041R0101 | 3BHE020455R0001 |
| 3BSE042238R2 PP846A | 3BHE022293R0101 | 3BHE025088R6618 |
Frage 1: Mit welchen ABB-Steuerungssystemen ist der AO895 kompatibel?
Der AO895 ist Teil des S800 E/A-System und ist für ABB System 800xA DCS Und AC 800M-ControllerEs kann außerdem über Standard-Feldbusverbindungen mit Steuerungen von Drittanbietern kommunizieren und ist somit eine flexible Lösung für verschiedene verteilte Steuerungsarchitekturen..
Frage 2: Was bedeutet „Eigensicherheit“ für dieses Modul?
Die AO895 hat eingebaute energiebegrenzende Barrieren auf jedem Kanal, was bedeutet, dass es direkt mit Feldgeräten in explosionsgefährdeten Bereichen (Zone 0/1/2) verbunden werden kann. ohne externe Sicherheitsisolatoren oder -barrieren erforderlichDadurch werden Installationsaufwand, Platzbedarf im Schrank und Gesamtkosten reduziert.
Frage 3: Unterstützt der AO895 die HART-Kommunikation?
Ja. Jeder der 8 Ausgangskanäle verfügt über einen HART-Durchleitungsschnittstelleermöglicht die bidirektionale digitale Kommunikation für die Fernkonfiguration, Kalibrierung und Anlagenverwaltung von intelligenten Feldinstrumenten wie Positionierern und Aktoren..
Frage 4: Was ist der maximale Lastwiderstand, den der AO895 ansteuern kann?
Bei 20 mA (Normalbereich): Die maximale Belastung beträgt 725 Ω.
Bei 22 mA (Überlastung): Die maximale Last beträgt 625 Ω.
Dadurch kann das Modul die meisten Ex-zertifizierten Strom-Druck-Wandler (I/P-Wandler) und Aktoren auf dem Markt ansteuern.
Frage 5: Ist der AO895 für SIL-zertifizierte (Sicherheits-)Anwendungen geeignet?
NEIN. Der AO895 ist ein Standardmodul und ist nicht als "Hochintegrität" oder SIL-zertifiziert eingestuft.Für sicherheitskritische Anwendungen, die SIL3 erfordern, bietet ABB Folgendes an: AO890 Modul, das für den Einsatz unter hohen Sicherheitsstandards zertifiziert ist.
