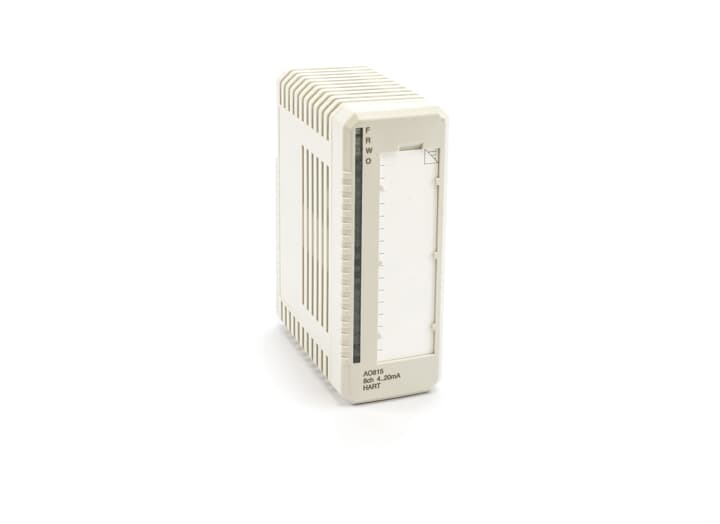

Der ABB AO815-eA (3BSE052605R2) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-System, entworfen für die System 800xA DCS und AC 800M Controller-PlattformJeder Kanal liefert einen Ausgang von 4…20 mA (oder konfigurierbar 0…20 mA) mit HART-DurchleitungskommunikationDies ermöglicht die nahtlose Integration mit intelligenten Feldinstrumenten wie Stellungsreglern, Ventilen und Aktoren.
Artikelnummer :
AO815-eABestellung (Mindestbestellmenge) :
1 PieceZahlung :
EXWProduktursprung :
SwedenVerschiffungshafen :
WuhanLieferzeit :
3-5daysGewicht :
3kg| Spezifikation | Beschreibung |
|---|---|
| Hersteller | ABB |
| Modell | AO815-eA |
| Artikelnummer | 3BSE052605R2 |
| Produktfamilie | S800 E/A |
| Plattformkompatibilität | System 800xA DCS, AC 800M Regler |
| Produkttyp | Analogausgangsmodul |
| Kanäle | 8 x 4...20 mA (unipolar, einseitig) |
| Signalbereich | Konfigurierbar für 0…20 mA oder 4…20 mA |
| HART-Unterstützung | Ja – Durchleitungskommunikation auf jedem Kanal |
| Auflösung | 12-Bit |
| Genauigkeit | Max. ±0,1 % des Skalenendwerts |
| Ausgangslast | Max. 750 Ω (kurzschlussgeschützt) |
| Ausgangsschutz | Kurzschlussfest bis ZP oder +24 V |
| Isolierung | Gruppenweise isoliert (1 Gruppe von 8 Kanälen vom Boden) |
| Anstiegszeit (0-90%) | 30 ms |
| Diagnose-LEDs | Externer Kanalfehler (Unterbrechung), Interner Kanalfehler (Ausgangskreisfehler), Modulfehler (Transistor, Kurzschluss, Prüfsumme, Stromversorgung, Watchdog) |
| Verlustleistung | 3,5 W |
| Stromverbrauch (+5V Modulbus) | 70 mA |
| Stromverbrauch (+24V extern) | 40 mA |
| Betriebstemperatur | -25 °C bis +60 °C |
| Schutzklasse | IP20 (IEC 60529) |
| Abmessungen (B x H x T) | 45 mm x 119 mm x 102 mm |
| Gewicht | Ca. 0,23 kg |
| Redundanz | Nicht unterstützt |
| Hohe Integrität (SIL) | NEIN |
| Eigensicherheit | NEIN |
| Modell | Beschreibung | Typische Anwendung |
|---|---|---|
| AO815 (3BSE052605R1) | 8-Kanal-Analogausgang, 4…20 mA mit HART (frühere Revision) | Ersatz oder Upgrade einer früheren Version |
| AI815-eA (3BSE052604R2) | 8-Kanal-Analogeingangsmodul mit HART | Eingangsgegenstück für AO815-eA in E/A-Sets |
| AO820 | 4-Kanal-Analogausgang, ±10 V (bipolar) | Anwendungen, die Spannungssignale erfordern |
| AO845A | 8-Kanal-Analogausgang mit HART- und Redundanzunterstützung | Hochverfügbarkeitssysteme mit Redundanzanforderungen |
| AO890 | 8-Kanal-Analogausgang mit HART- und SIL-Zertifizierung | Sicherheitskritische (SIL3) Anwendungen |
| AI810 | 8-Kanal-Analogeingangsmodul (nicht HART) | Standardanwendungen mit Nicht-HART-Eingabe |
| TU830 / TU833 | Erweiterte Modulabschlusseinheit (MTU) für AO815 | Erforderliche Montagebasis für die Feldverdrahtung |
| TU810 / TU812 / TU814 | Kompakte MTU-Optionen für AO815 | Platzsparende Feldverdrahtungslösungen |
| 2711PT15C21D8S | 1756-OB16 | 1784-CF64 |
| 2711P-T10C21D8S | 1756-TBCH | 1734-OE2C |
| 2711P-T12C4D8 | 1756-TBNH | 1734-IR2E |
| 2711P-RDT10C | 1756 L83E | 1734-OB8S |
| 2711P-K10C4D8 | 1756 IF8H | MVI56E-MNET |
| 2198-H015-ERS | 1756-OB16E | 1715-AENTER |
| 2198-H025-ERS2 | 1756-IR6I | EXTER T150 |
| 2094-BM01-S | 1756-PB72 | 1756-IF16 |
Frage 1: Mit welchen ABB-Steuerungssystemen ist der AO815-eA kompatibel?
Der AO815-eA ist Teil des S800 E/A-System und ist für ABB System 800xA DCS Und AC 800M-ControllerEs kann außerdem über eine PROFIBUS-DP/DPV1-Feldbusverbindung mit Steuerungen von Drittanbietern kommunizieren. .
Frage 2: Unterstützt der AO815-eA die HART-Kommunikation?
Ja. Jeder der 8 Ausgangskanäle verfügt über einen HART-DurchleitungsschnittstelleDies ermöglicht die bidirektionale digitale Kommunikation zur Fernkonfiguration, Kalibrierung und Anlagenverwaltung von intelligenten Feldinstrumenten wie Positionierern und Aktoren. Der Ausgangsfilter muss auf den für die HART-Kommunikation verwendeten Kanälen aktiviert sein. .
Frage 3: Welchen maximalen Lastwiderstand kann der AO815-eA ansteuern?
Der maximale Lastwiderstand beträgt 750 Ω für den Bereich von 4…20 mA. Die Ausgänge sind sowohl gegen ZP als auch gegen +24 V kurzschlussfest. .
Frage 4: Welche Diagnosefunktionen bietet das AO815-eA?
Das Modul führt zyklisch Selbstdiagnosen durch, darunter:
Fehler im externen Kanal – wird gemeldet, wenn die Prozessstromversorgung zu niedrig ist oder der Ausgangsstrom unter dem Sollwert liegt (bei einem Sollwert > 1 mA wird ein offener Stromkreis angezeigt).
Interner Kanalfehler – Der Ausgangskreis kann nicht den korrekten Strom liefern
Modulfehler – Fehler am Ausgangstransistor, Kurzschluss, Prüfsummenfehler, interner Stromversorgungsfehler oder Watchdog-Fehler
Frage 5: Ist der AO815-eA für SIL-klassifizierte (Sicherheits-)Anwendungen oder explosionsgefährdete Bereiche geeignet?
NEIN. Der AO815-eA ist ein Standardmodul und ist nicht als hochintegriert (SIL-zertifiziert) oder eigensicher eingestuft. Für sicherheitskritische Anwendungen, die SIL3 erfordern, bietet ABB Folgendes an: AO890 Modul. Für Installationen in explosionsgefährdeten Bereichen, die Eigensicherheit erfordern, das AO895 Das Modul wird empfohlen.

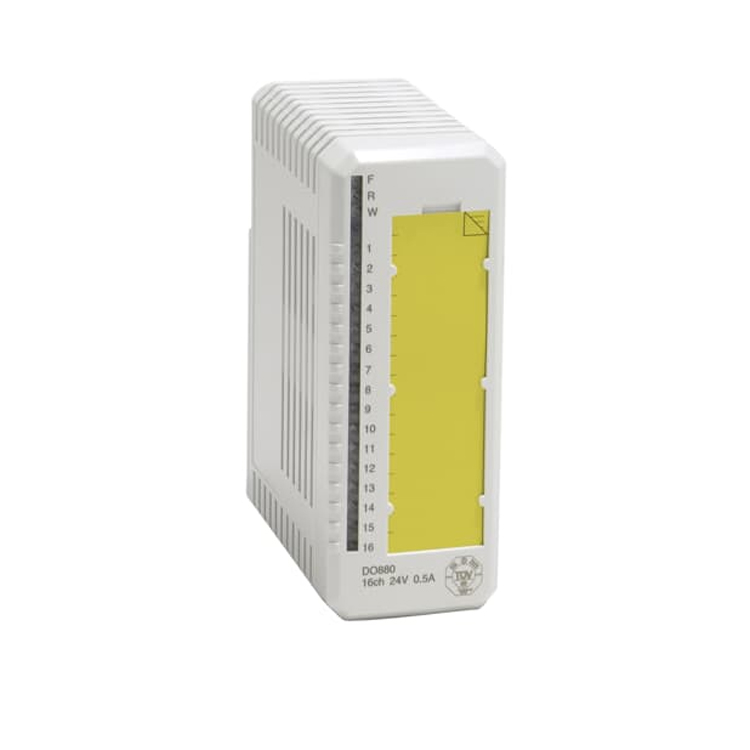

Der ABB DO880 (3BSE028602R1) ist ein 16-Kanal-Digitalausgangsmodul mit hoher Integrität von S800 E/A-SystemEntwickelt für ABB System 800xA DCS, AC 800M und Symphony Plus Steuerungen.

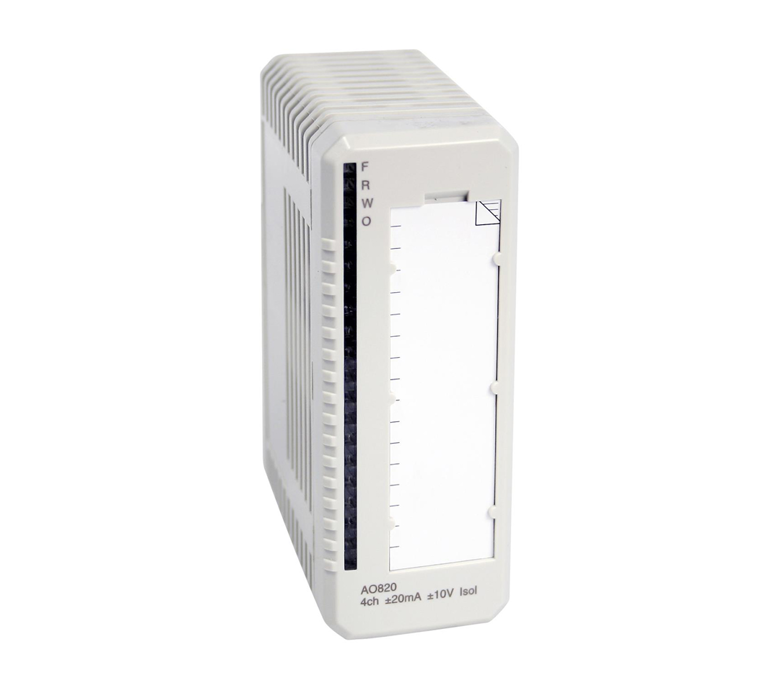

Der ABB AO820 (3BSE008546R1) ist ein 4-Kanal-Bipolar-Analogausgangsmodul von S800 E/A-SystemEntwickelt für ABB System 800xA DCS und AC 800M Steuerungen.Das Modul bietet folgende Funktionen individuelle galvanische Trennung pro Kanal und integrierte Diagnosefunktionen machen es zu einer zuverlässigen Lösung für die Präzisionssteuerung in anspruchsvollen industriellen Umgebungen, einschließlich Anwendungen in der Chemie-, Öl- und Gasindustrie sowie der Pharmaindustrie.

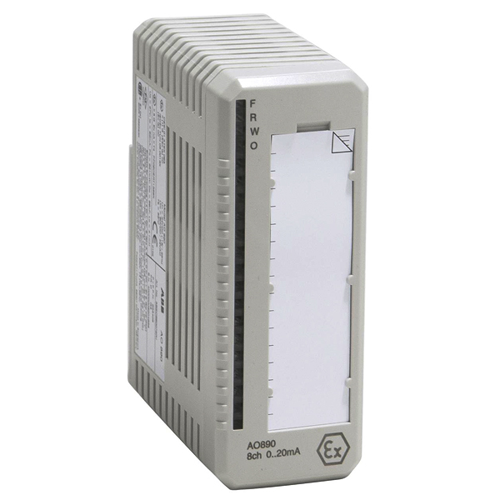

Der ABB AO890 (3BSC690072R1) ist ein eigensicheres 8-Kanal-Analogausgangsmodul von der S800 E/A-SystemDas Modul ist für die ABB System 800xA DCS- und AC 800M-Steuerungen konzipiert. Integrierte eigensichere Schutzkomponenten (Ex ia) auf jedem Kanalermöglicht den direkten Anschluss an Prozessanlagen in explosionsgefährdeten Bereichen (Zone 0/1/2) ohne dass externe Sicherheitsbarrieren erforderlich sind.

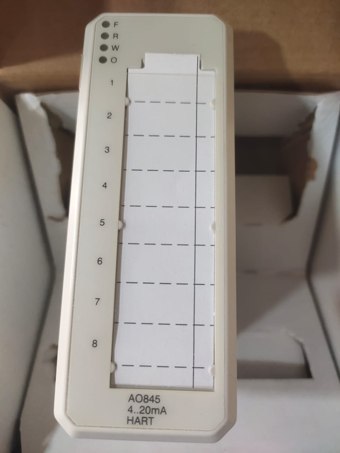

Der ABB AO845 (3BSE023676R1) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-SystemEntwickelt für ABB System 800xA DCS- und AC 800M-Steuerungen. Es liefert 4…20 mA-Stromsignale zur Ansteuerung von Feldaktoren wie Ventilen, Stellungsreglern und Frequenzumrichtern.

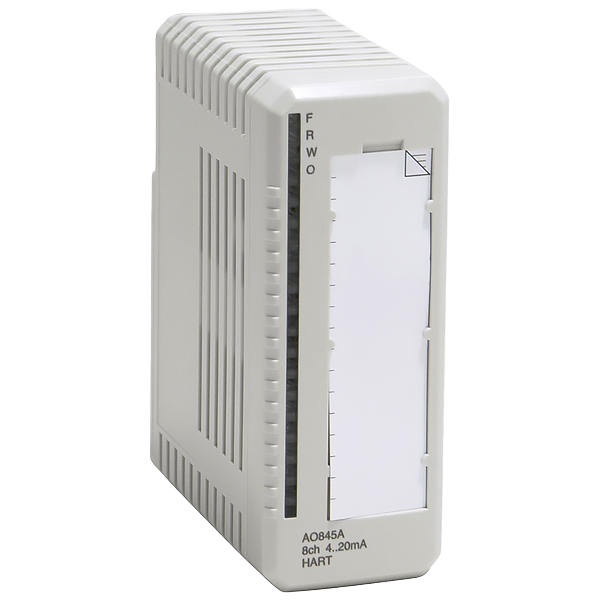

Der ABB AO845A (3BSE045584R1) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-System, entwickelt für ABB System 800xA DCS und AC 800M Steuerungen. Es liefert 4…20 mA Stromsignale zur Ansteuerung von Feldaktoren wie Ventilen, Stellungsreglern und Frequenzumrichtern, während integrierter HART-Durchgang Ermöglicht die bidirektionale digitale Kommunikation mit intelligenten Feldinstrumenten.

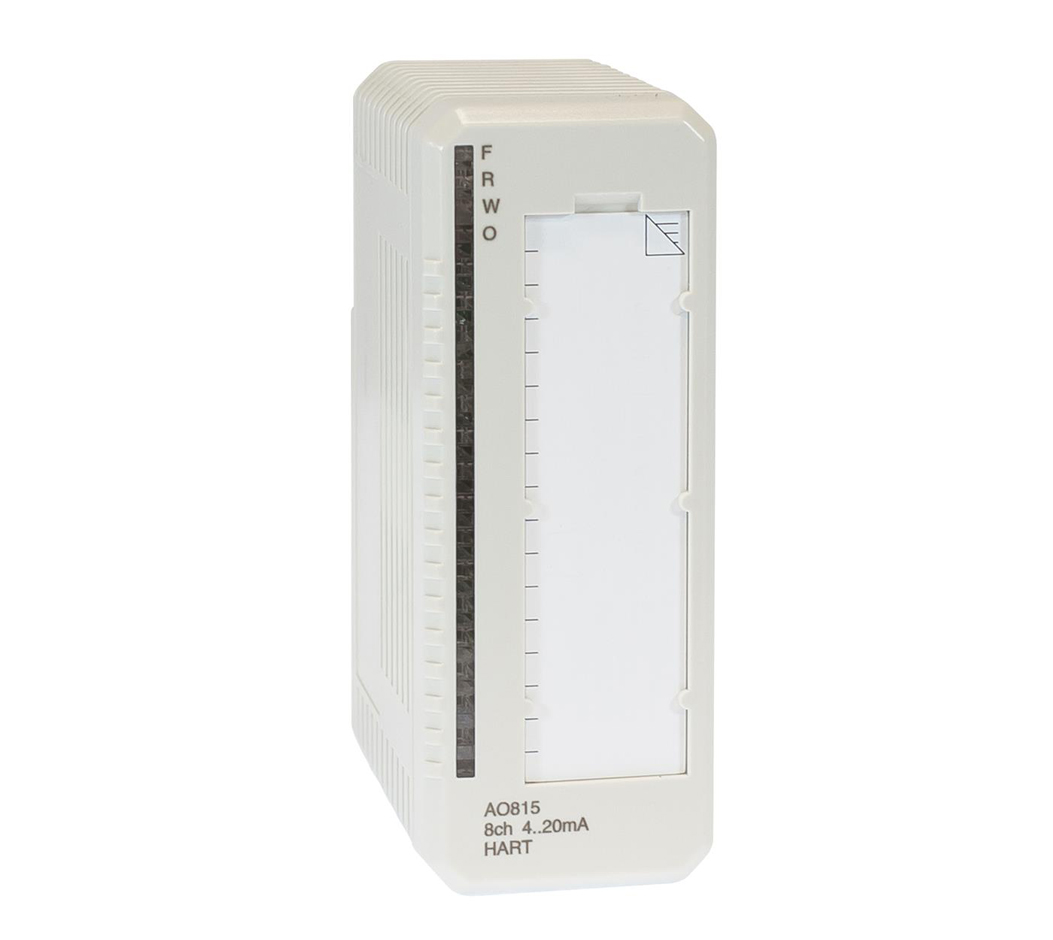

Der ABB AO815 (3BSE052605R1) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-SystemEntwickelt für ABB System 800xA DCS- und AC 800M-SteuerungenEs liefert 4…20 mA Stromsignale zur Ansteuerung von Feldaktoren wie Ventilen, Stellungsreglern und Drehzahlumrichtern, während integrierter HART-Durchgang Ermöglicht die bidirektionale digitale Kommunikation mit intelligenten Feldinstrumenten.

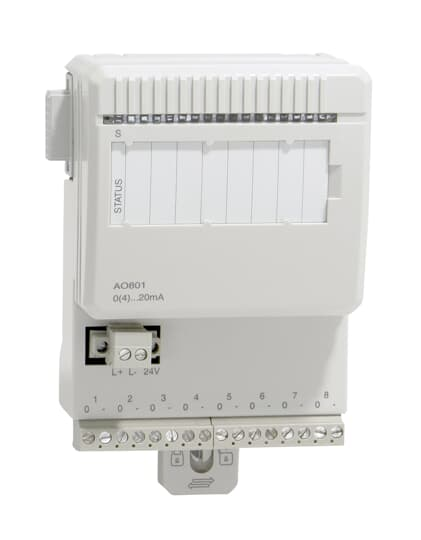

Der ABB AO801 (3BSE020514R1) ist ein 8-Kanal-Analogausgangsmodul von S800L E/A-SystemEs wurde für ABB System 800xA DCS- und AC 800M-Steuerungen entwickelt. Es liefert präzise 0…20 mA- oder 4…20 mA-Stromsignale zur Ansteuerung von Feldaktoren wie Regelventilen, Stellungsreglern und Frequenzumrichtern in der Prozessautomatisierung.
Der ABB AO815-eA (3BSE052605R2) ist ein 8-Kanal-Analogausgangsmodul von S800 E/A-System, entworfen für die System 800xA DCS und AC 800M Controller-PlattformJeder Kanal liefert einen Ausgang von 4…20 mA (oder konfigurierbar 0…20 mA) mit HART-DurchleitungskommunikationDies ermöglicht die nahtlose Integration mit intelligenten Feldinstrumenten wie Stellungsreglern, Ventilen und Aktoren.
