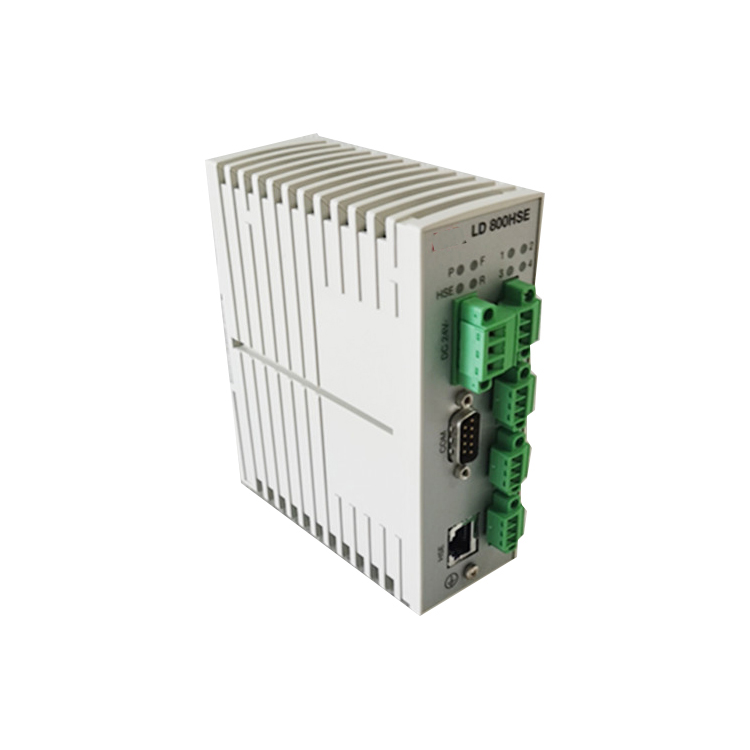

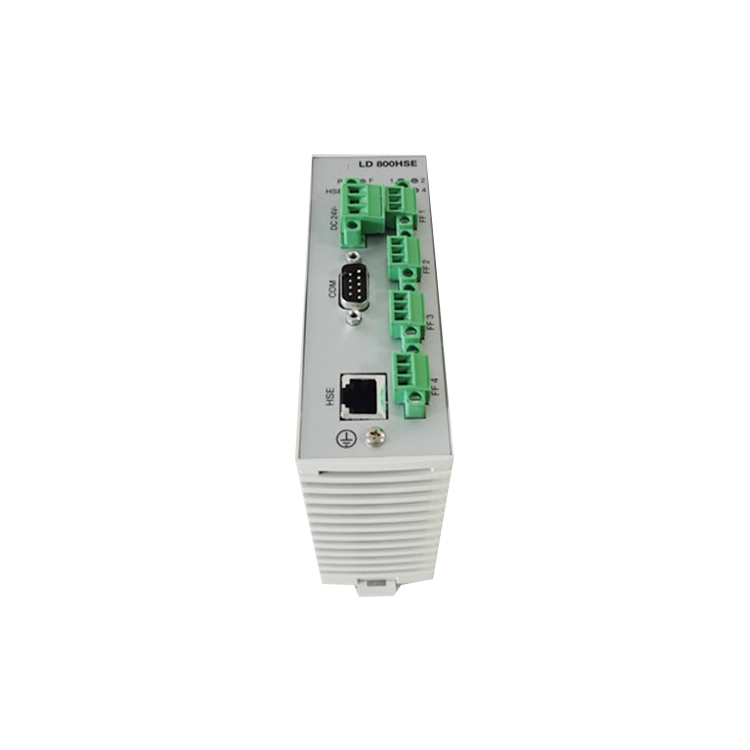

ABB LD810HSEEX 3BSE091722R1 FOUNDATION Feldbus-Verbindungsgerät

Produktbeschreibung

ABB advant OCS LD810HSEEX 3BSE091722R1 auf Lager

Wichtigste Parameter und Merkmale

Kernmerkmale und Vorteile

• Explosionsgeschützte Ausführung für explosionsgefährdete BereicheDas herausragende Merkmal des Moduls ist seine ATEX- und IECEx-Zertifizierungermöglicht einen zuverlässigen Einsatz in Gefahrenzonen (Zone 2/Division 2) in Branchen wie Öl und Gas, Chemie und Petrochemie Dadurch kann das Verbindungsgerät direkt im Feld in der Nähe der Instrumente anstatt in einem Kontrollraum installiert werden, was die Verkabelung vereinfacht und die Installationskosten senkt.

• Redundanz für hohe VerfügbarkeitDer LD810HSEEX unterstützt Dual-Device-Redundanz, wobei zwei Verbindungsgeräte über eine dedizierte Redundanzverbindung mit denselben H1-Verbindungen verbunden sind. Im Fehlerfall führt das System ein nahtloses Failover durch (Umschaltzeit). <10 ms), um eine unterbrechungsfreie Kommunikation für unternehmenskritische Prozesse zu gewährleisten. .

• Vier unabhängige H1-Verbindungen mit Link-Master-FunktionDas Modul bietet 4 unabhängige FF-H1-Kanäle, die jeweils als Link-Master mit einem Link Active Scheduler (LAS) fungieren. Dies ermöglicht eine zyklische Publish/Subscribe-Kommunikation für Prozessdaten und unterstützt bis zu 4 Subzyklen pro H1-Verbindung, wodurch ein deterministischer Datenaustausch gewährleistet wird. .

• Flexible Datenveröffentlichung und SystemintegrationDer LD810HSEEX unterstützt Wiederveröffentlichung von Prozessdaten zwischen H1-Verbindungen und von H1 an HSEermöglicht flexible Datenverteilung ohne Notwendigkeit von IEC 61131-Controller-Konfigurationen Es beinhaltet außerdem ein integrierter Webserver für IP-Konfigurations- und Wartungsfunktionen Die transparente Konfiguration des H1-Geräts vom Hostsystem 800xA über Netzwerkmanagement und Systemmanagement (SM) vereinfacht die Planung und Inbetriebnahme zusätzlich. .

• Robustes UmweltdesignMit einem G3-Schutzbeschichtung Gemäß ANSI/ISA 71.04 ist das Modul in anspruchsvollen Industrieumgebungen gegen Korrosion, Feuchtigkeit, Salznebel und Schimmel geschützt. Sein breiter Betriebstemperaturbereich (-40 °C bis +70 °C in sicheren Bereichen) gewährleistet zuverlässige Leistung auch unter extremen Bedingungen. .

Typische Anwendungen

Der LD810HSEEX ist eine Schlüsselkomponente für die Integration von FOUNDATION Fieldbus-Geräten in Steuerungssysteme in explosionsgefährdeten Bereichen, einschließlich:

• Öl und GasDatenerfassung und Steuerung von Feldgeräten in Raffinerien, Pipelines und Offshore-Plattformen .

• Chemie & PetrochemieNahtlose Integration von FF-Instrumenten in klassifizierten Bereichen der Zone 2 .

• StromerzeugungInstrumentierung von Turbinen und Kesseln in Kraftwerken .

• Pharmazeutika & LebensmittelKommunikation in Reinraum- und Verarbeitungsumgebungen, die Explosionsschutz erfordern .

Häufig gestellte Fragen (FAQ)

Frage 1: Was ist die Hauptfunktion des LD810HSEEX?

A: Es dient als Gateway zwischen bis zu vier FOUNDATION Fieldbus H1-Verbindungen und einem HSE-Subnetz (High-Speed ​​Ethernet) und ermöglicht so die nahtlose Integration von FF-Feldgeräten in das System 800xA-Steuerungsnetzwerk. .

Frage 2: Was ist der Hauptunterschied zwischen LD800HSE und LD810HSEEX?

A: Der LD810HSEEX ist die explosionsgeschützte Version, die über ATEX/IECEx-Zertifizierungen für explosionsgefährdete Bereiche zur Installation in Zone 2/Division 2 verfügen Das Standardmodell LD800HSE ist für sichere Bereiche vorgesehen. Die EX-Version zeichnet sich typischerweise durch einen größeren Betriebstemperaturbereich aus.

Frage 3: Unterstützt das Modul Redundanz?

A: Ja. Der LD810HSEEX unterstützt Dual-Device-Redundanz mit einer dedizierten Redundanzverbindung. Zwei Geräte können an dieselben H1-Verbindungen angeschlossen werden, was ein nahtloses Failover ermöglicht (Umschaltzeit). <10 ms), um die Kommunikationskontinuität im Fehlerfall aufrechtzuerhalten .

Frage 4: Wie viele H1-Verbindungen kann das Modul unterstützen?

A: Das Modul unterstützt 4 unabhängige FF-H1-VerbindungenSie arbeiten jeweils mit 31,25 kbit/s und können als Link Master (LAS) für jede Verbindung fungieren. .

Frage 5: Ist der LD810HSEEX im laufenden Betrieb austauschbar?

A: Die Suchergebnisse bestätigen die Hot-Swap-Fähigkeit nicht explizit. Die Installationsanleitung für explosionsgefährdete Bereiche gibt an, dass spannungsführende Leiter in explosionsgefährdeten Bereichen nicht angeschlossen oder getrennt werden dürfen. Daher wird Hot-Swapping in explosionsgefährdeten Bereichen nicht empfohlen. .

Frage 6: Welche Leistungsanforderungen hat das Modul?

A: Es erfordert ein 24 V DC (18–32 V DC) SELV/PELV-NetzteilDer typische Stromverbrauch beträgt 200 mA. .

Frage 7: Welche Zertifizierung besitzt der LD810HSEEX für explosionsgefährdete Bereiche?

A: Das Modul enthält ATEX II 3G Ex nA IIC T4 Gc Und IECEx Ex nA IIC T4 Gc Zertifizierungen und ist geeignet für UL Klasse I, Division 2, Gruppen A, B, C, D Gefahrenbereiche .

Frage 8: Kann der LD810HSEEX als Ersatz für den LD800HSE in einem redundanten Paar verwendet werden?

A: Den Suchergebnissen zufolge ist der LD810HSEEX nicht geeignet, einen einzelnen LD800HSE in einem redundanten Paar zu ersetzen. Für eine redundante Konfiguration müssen beide Geräte des Paares durch LD810HSEEX-Geräte ersetzt werden. .

Empfohlene Modelle und verwandte Produkte

Der LD810HSEEX gehört zur ABB FOUNDATION Fieldbus-Gerätefamilie. Nachfolgend sind wichtige zugehörige Modelle und Komponenten aufgeführt:

Das richtige Modell auswählen

• Für Installationen in explosionsgefährdeten Bereichen: Der LD810HSEEX (3BSE091722R1) ist die richtige Wahl, da sie die notwendigen ATEX/IECEx-Zertifizierungen für den Betrieb in Zone 2/Division 2 bietet. .

• Für Installationen in sicheren Bereichen: Der LD800HSE ist die Standardversion geeignet für nicht explosionsgefährdete Kontrollräume oder Schaltschränke? .

• Zur Controller-IntegrationKoppeln Sie das Verbindungsgerät mit einem CI860 Modul im AC 800M-Controller zur Herstellung der HSE-Kommunikation .
