Produktbeschreibung

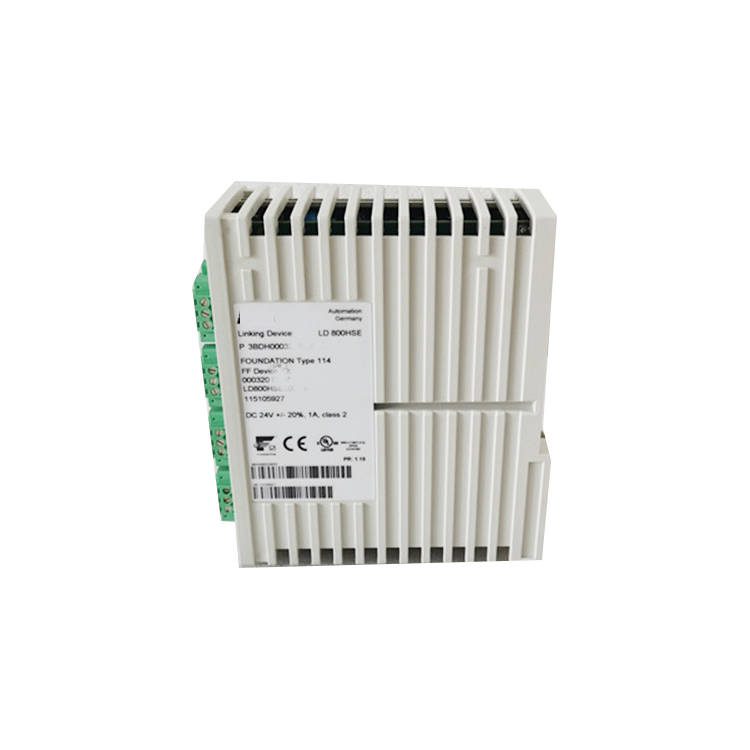

ABB advant OCS LD800HSE 3BDH000320R02 auf Lager
| Modellnummer | LD800HSE 3BDH000320R02
|
| Herkunftsort | Deutschland |
| Abmessungen/Gewicht | 1 kg |
| Zustand | Neu und Original |
| Garantie | 1 Jahr |
| Versandbedingungen | DHL, FedEx, TNT, EMS, UPS |
| Zahlung | TT / Western Union |
| Lieferzeit | 3-5 Tage |
| Service | 24-Stunden-Online-Service |
Wichtigste Parameter und Merkmale
Kernmerkmale und Vorteile
Hochgeschwindigkeitsgateway zwischen HSE und H1Das herausragende Merkmal des Moduls ist seine Fähigkeit, das FF High-Speed Ethernet (HSE)-Protokoll und bis zu vier H1-Feldbussegmente zu überbrücken. Es fungiert als Link-Master für jede H1-Verbindung und führt den Link Active Scheduler (LAS) aus, um die Publisher/Subscriber-Kommunikation zu verwalten und so die transparente Integration von FF-Geräten in das Hostsystem zu ermöglichen. .
Redundanz für hohe VerfügbarkeitDer LD800HSE unterstützt Geräteredundanz, wobei die entsprechenden H1-Ports zweier verbundener Geräte mit demselben H1-Link verbunden sind. Eine separate serielle Redundanzverbindung gewährleistet zuverlässiges Failover und Monitoring, ermöglicht nahtloses Umschalten im Fehlerfall und erhält die Betriebskontinuität kritischer Prozesse aufrecht. .
Vielseitige DatenkommunikationDas Modul unterstützt mehrere FF-Kommunikationsmechanismen, darunter Client/Server für den Zugriff auf Geräteblöcke, Publish/Subscribe für den zyklischen Datenaustausch (mit bis zu 4 Unterzyklen pro H1-Verbindung) und die erneute Veröffentlichung von Daten zwischen H1-Verbindungen oder von H1 zu HSE. Dies ermöglicht eine flexible Datenverteilung im gesamten Steuerungsnetzwerk.
Robustes IndustriedesignDer LD800HSE ist für anspruchsvolle Industrieumgebungen konzipiert und verfügt über die Schutzart IP20, CE-Konformität und eine G3-Beschichtung gemäß ANSI/ISA 71.04 zum Schutz vor Korrosion. Für Installationen in explosionsgefährdeten Bereichen (Klasse I, Division 2, Gruppen A, B, C, D; ATEX II 3G Ex nA IIC T4 Gc) ist auch eine EX-Version erhältlich. .
Typische Anwendungen
Der LD800HSE ist eine Schlüsselkomponente für die Integration von FOUNDATION Fieldbus-Geräten in Steuerungssysteme in verschiedenen Branchen, darunter:
ProzessindustrieIntegration von H1-Geräten (Druck-, Temperatur- und Durchflussmessumformer, Ventilstellungsregler) in Chemie-, Petrochemie- und Pharmaanlagen .
StromerzeugungAnschluss von FF-Instrumenten an Kessel- und Turbinensteuerungssysteme .
Öl und GasFeldbusintegration in Raffinerien und Pipeline-Überwachungsanwendungen .
Modernisierungsprojekte: Überbrückung älterer H1-Segmente (z. B. von Advant Controller 410/450) zu neueren 800xA-Systemen ohne Austausch vorhandener FF-Instrumente .
Häufig gestellte Fragen (FAQ)
Frage 1: Was ist die Hauptfunktion des LD800HSE?
A: Es fungiert als Gateway zwischen bis zu vier FF H1 Feldbusverbindungen und einem Hochgeschwindigkeits-Ethernet-Subnetz (HSE) und ermöglicht so die Kommunikation von FOUNDATION Feldbusgeräten mit einem ABB Advant OCS- oder 800xA-Steuerungssystem. .
Frage 2: Ist der LD800HSE mit AC 800M-Controllern kompatibel?
A: Ja. Es integriert sich über das Steuerungsnetzwerk in die Steuerungen System 800xA und AC 800M und ist typischerweise mit einem CI860 HSE-Kommunikationsschnittstellenmodul in der Steuerung gekoppelt. .
Frage 3: Unterstützt das Modul Redundanz?
A: Ja, es ist für die redundante Verwendung geeignet. Zwei LD800HSE-Geräte können über eine separate serielle Redundanzverbindung an denselben H1-Link angeschlossen werden, um ein zuverlässiges Failover und eine zuverlässige Überwachung zu gewährleisten. .
Frage 4: Wie viele H1-Kanäle bietet der LD800HSE?
A: Das Modul bietet 4 Kanäle der FF H1 Feldbusschnittstelle Jede H1-Verbindung kann bis zu 16 FF-Instrumente (pro FF-Standard) unterstützen. .
Frage 5: Was sind die wichtigsten Umweltspezifikationen?
A: Das Modul ist für einen Betriebstemperaturbereich von 0 °C bis +55 °C geeignet und kann bei -20 °C bis +70 °C gelagert werden. Es entspricht der Schutzart IP20, ist für die DIN-Schienenmontage in Schaltschränken geeignet und verfügt über eine G3-Beschichtung für Korrosionsbeständigkeit. Eine Ausführung für explosionsgefährdete Bereiche (LD800HSE EX) ist ebenfalls erhältlich. .
Frage 6: Kann der LD800HSE auch mit Steuergeräten anderer Hersteller als ABB verwendet werden?
A: Das Modul ist speziell für die ABB Advant OCS- und System 800xA-Plattformen konzipiert. Die primäre Integration erfolgt über das HSE-Subnetz und die CI860-Kommunikationsschnittstelle mit AC 800M-Steuerungen. .
Frage 7: Was bietet die LD800HSE EX-Version?
A: Die EX-Version ist für die Installation in explosionsgefährdeten Bereichen zertifiziert und verfügt über Zulassungen wie UL Klasse I Division 2, IECEx Ex nA IIC T4 Gc und ATEX II 3G Ex nA IIC T4 Gc. .
Frage 8: Wie ist der LD800HSE konfiguriert?
A: Die Konfiguration erfolgt mithilfe von ABB-Engineering-Tools, einschließlich Steuerungs-Builder Und Fieldbus Builder FOUNDATION Fieldbus (FBB). Das Gerät erfordert den Import einer Capabilities-Datei (.cfh) zur Integration. .
Empfohlene Modelle und verwandte Produkte
Das LD800HSE (3BDH000320R02) gehört zur ABB FOUNDATION Fieldbus-Infrastrukturgerätefamilie. Nachfolgend sind wichtige zugehörige Modelle und Komponenten aufgeführt:
Das richtige Modell auswählen
Für Standardanwendungen: Der LD800HSE (3BDH000320R02) ist die geeignete Wahl für die Integration von FF H1-Geräten in eine System 800xA- oder Advant OCS-Umgebung.
Für Installationen in explosionsgefährdeten Bereichen: Wählen Sie die LD800HSE EX Version, die die notwendigen Zulassungen für die Aufstellung in explosionsgefährdeten Bereichen bietet .
Zur Controller-IntegrationKombinieren Sie den LD800HSE mit einem CI860 Modul in einem AC 800M-Controller installiert, um HSE-Kommunikation zu ermöglichen .
