Siemens C98043-A1601-L4 SIMOREG Trigger Power Interface Card DC Speed ​​Controller 6RA24 Spare Parts

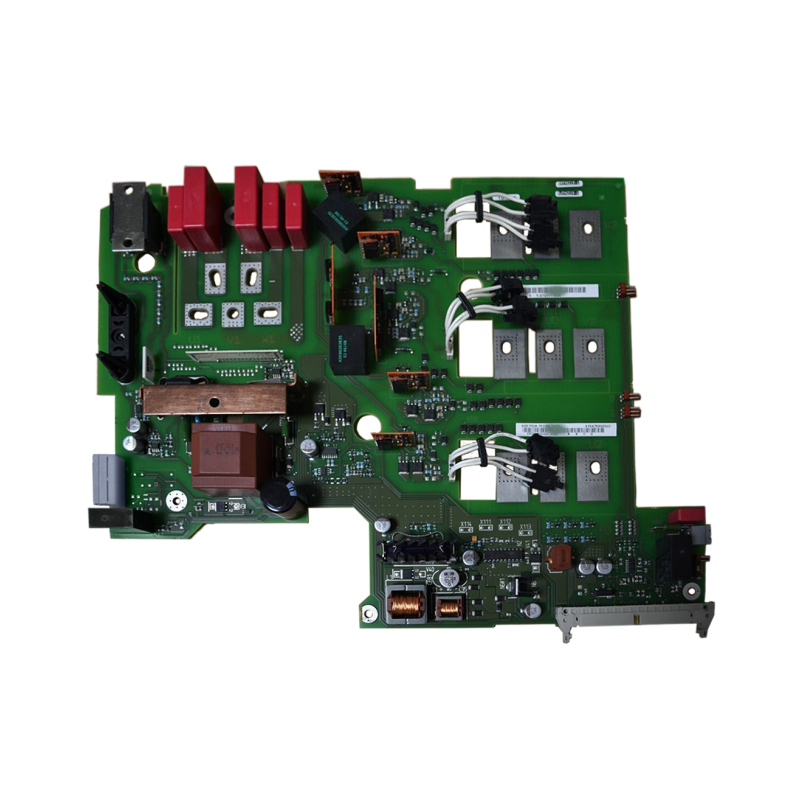

Siemens C98043-A1601-L4 Circuit Board: Interfaces and Components, Trigger Power Module, Spare Parts
Siemens C98043-A1601-L4 Thyristor Triggered Control DC Motor Speed ​​Regulation Siemens Spare Parts

Siemens C98043-A1601-L4 Stromschnittstellenkarte / Gate-Einheit

Der Siemens C98043-A1601-L4 (Bestellnummer) 6RY1243-0DA01) ist ein spezialisiertes Stromschnittstellen- und Steuerungsmodul für die SIMOREG Familie von Gleichstromantrieben Diese Einheit liefert Ansteuersignale und Hilfsspannungsversorgungen für die Thyristor-Leistungsstufen von SIMOREG-Antrieben und gewährleistet so das zuverlässige Ansteuern von Leistungshalbleitern in industriellen Motorsteuerungsanwendungen. .

Das Modul ist ein integraler Bestandteil der SIMOREG-Gleichstromantriebsproduktlinie von Siemens und dient als Schnittstelle zu den Hauptsteuerplatinen und Thyristorstapeln in kompletten Antriebseinheiten. Es ist unverzichtbar in anspruchsvollen Anwendungen wie Walzwerken, Extrudern, Wickelmaschinen und schweren Industriemaschinen.

  • Artikelnummer :

    C98043-A1601-L4

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    Romania

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5days

  • Gewicht :

    0.239kg

  • Spezifikationen

    Siemens C98043-A1601-L4 Stromschnittstellenkarte / Gate-Einheit

    Ansteuer- und Hilfsleistungsmodul für SIMOREG DC-Antriebssysteme

    siemens 6SE7090-0XX84-0KA0
    HerkunftRumänien
    Nettogewicht (kg)0,239 kg
    Verpackungsabmessungen

    *

    Hauptmerkmale und Vorteile

    • Doppelfunktionalität: Bietet beides Schaltsignale (Thyristor-Gate-Impulse) und stabilisierte Hilfsspannungsversorgungen für die Steuerelektronik im SIMOREG-Antriebssystem .

    • Präzise Thyristorsteuerung: Erzeugt präzise getaktete Gate-Impulse für die zuverlässige Ansteuerung von Leistungshalbleitern in 3-Phasen-Brückenkonfigurationen. .

    • Impulstransformator-Isolation: Jeder Gate-Ansteuerkanal verwendet eine Impulstransformator-Isolation bis zu 2500 V Wechselstrom um ein sicheres Ansteuern der Thyristoren bei unterschiedlichen Potenzialniveaus innerhalb des Stromkreises zu gewährleisten .

    • Energiespeicherung für Durchfahrtssicherung: Beinhaltet einen Energiespeicher (2200µF), der die Ansteuerfähigkeit des Gates bei kurzzeitigen Netzstörungen aufrechterhält und so Fehlzündungen und Kommutierungsfehler verhindert. .

    • Stabilisierte Hilfsstromversorgung: Liefert saubere +15 V DC Stabilisierte Ausgangsspannung für analoge Steuerschaltungen und Zündwinkellogik, um sicherzustellen, dass das gesamte Antriebssystem mit einer geregelten Referenzspannung arbeitet. .

    • Umfassender Schutz: Integrierter Kurzschluss-, Übertemperatur- und Unterspannungsschutz mit LED-Statusanzeigen auf der Vorderseite (Power OK, Gate-Aktivierung, Fehler) zur sofortigen Diagnose. .

    • Konstruktion in Industriequalität: Verwendet Komponenten in Industriequalität, die für den Dauerbetrieb in rauen Umgebungen mit einem Betriebstemperaturbereich von -10 °C bis +55 °C ausgelegt sind. .

    • Bewährte Siemens-Qualität: Hergestellt in Deutschland unter Einhaltung der strengen Engineering- und Qualitätsstandards von Siemens. .

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerSiemens AG
    ModellnummerC98043-A1601-L4
    Bestellnummer6RY1243-0DA01
    ProdukttypStromschnittstellenkarte / Gate-Einheit
    ProduktfamilieSIMOREG DC-Antriebsserie
    HauptfunktionThyristor-Ansteuerung und Hilfs-SV-Versorgung
    UrsprungslandDeutschland

    Elektrische Spezifikationen



    ParameterDetail
    Eingangsspannung24 V DC ±20 %
    Eingangsstrom1.2 Ein typischer
    StromverbrauchMaximal 28 W
    Hilfsversorgungsausgang+15 V DC stabilisiert
    Hilfsstromversorgungmaximal 500 mA
    Gate-Ansteuerausgänge6 Impulskanäle (3-Phasen-Brücke)
    Gate-Strom500 mA Spitzenstrom pro Kanal
    Gate-Spannung10 V Spitze typisch
    Impulstransformator-Isolation2500 V Wechselstrom
    Energiespeicherung2200 µF Kapazität
    Wartezeit20 ms bei Volllast

    Physikalische und umweltbezogene Spezifikationen



    ParameterDetail
    GewichtCa. 0,82 - 1,5 kg
    AbmessungenUngefähr 26 x 23 x 3,5 cm
    Betriebstemperatur-10 °C bis +55 °C
    Lagertemperatur-25 °C bis +70 °C
    Luftfeuchtigkeit5–95 % nicht kondensierend
    MontageartAdapter für Einbau- oder DIN-Schienenmontage
    VerbindungstypSchraubklemmen und Flachbandkabel
    ZertifizierungenCE- und UL-anerkannte Komponente

    Anwendungen

    Der C98043-A1601-L4 wird in Industriesektoren eingesetzt, die eine zuverlässige SIMOREG-Gleichstromantriebsfeldsteuerung benötigen:



    IndustrieAnwendung
    Stahl & MetalleHauptantriebe, Aufwickler und Abwickler von Walzwerken .
    BergbauFörderanlagen und Förderbandantriebe .
    Extrusion & KunststoffeExtruder- und Wickelantriebe .
    Allgemeine IndustrieHochleistungs-Gleichstrommotorsteuerung in anspruchsvollen Umgebungen .
    Textil & DruckHochpräzise Gleichstrommotorantriebe in Produktionslinien .

    Wichtige Informationen

    Ersatzteilstatus: Dieses Modul ist ein Ersatzteil für die Wartung bestehender SIMOREG-Gleichstromantriebe. Bitte überprüfen Sie vor der Bestellung die genaue Teilenummer und Konfiguration, die für Ihr Antriebssystem erforderlich sind.

    Konfiguration nicht enthalten: Die C98043-A1601-L4 ist eine Hardwarekomponente. Der Austausch darf nur von qualifiziertem Fachpersonal mit Zugriff auf die ursprüngliche Parametersicherung des Laufwerks durchgeführt werden.

    ESD-Vorsichtsmaßnahmen: Behandeln Sie das Modul unter Beachtung geeigneter Vorsichtsmaßnahmen gegen elektrostatische Entladung (ESD), um die empfindliche interne Schaltung zu schützen. .

    Installationsprüfung: Stellen Sie sicher, dass das Steuerungssystem ausgeschaltet ist, bevor Sie das Modul einbauen oder ausbauen. Prüfen Sie, ob das Modul korrekt sitzt und alle Anschlüsse vollständig eingerastet sind. .
