Hauptmerkmale
Einachs-Steuereinheit – Konzipiert für einachsige Anwendungen, direkt montiert auf SINAMICS S120 Blocksize-Leistungsmodulen
PROFINET-Schnittstelle – Native PROFINET-Konnektivität für industrielle Hochgeschwindigkeits-Ethernet-Kommunikation
On-Board DRIVE-CLiQ-Anschluss – Verbindet DRIVE-CLiQ-Motoren oder Sensormodule für die Schrankmontage (SMC) für Motoren ohne DRIVE-CLiQ-Schnittstelle
Integrierte E/A – 11 digitale Eingänge, 8 bidirektionale digitale Ein-/Ausgänge und 1 analoger Eingang (Spannung/Strom wählbar)
On-Board-Encoder-Schnittstelle – Unterstützt TTL/HTL-Inkrementalgeber oder SSI-Absolutwertgeber ohne Inkrementalsignale
Kompatibel mit dem Basis-Bedienfeld (BOP20) – Kann während des Betriebs zur Diagnose und Parameteränderung aufgesteckt werden.
Inbetriebnahme des Starters – Konfiguriert und diagnostiziert mit dem Siemens STARTER Engineering-Tool
Kompaktes Design – 73 mm Breite, reduziert den Platzbedarf der Schalttafel.
Technische Parameter
Kernvorteile
1. Native PROFINET-Integration
Der CU310-2 PN eliminiert den in gemischten Netzwerken üblichen Aufwand für Gateway-Hardware und Protokollkonvertierung. Mit PROFINET-Zykluszeiten unter 10 Millisekunden eignet er sich ideal für anspruchsvolle Bewegungsanwendungen wie Kranhebezeuge, fliegende Scherenanlagen und die Synchronisierung von Förderbändern.Siemens hat über 300 Drittanbieter von Industriegeräten auf PROFINET-Kompatibilität zertifiziert und stellt so sicher, dass die Auswahl an Encodern, Sicherheitsmodulen und Gateways nicht von einem einzigen Lieferanten abhängig ist..
2. Kompakte Einachsarchitektur
Im Gegensatz zur Mehrachsen-Steuereinheit CU320-2 ist die CU310-2 für Folgendes ausgelegt: Eins-zu-eins-AntriebssteuerungEs lässt sich direkt am Leistungsmodul montieren, ohne dass ein Adaptermodul (CUA31) erforderlich ist, wodurch der Platzbedarf im Schaltschrank und die Verdrahtungskomplexität deutlich reduziert werden.Für Einzelachsen oder kleinere Maschinen bietet diese kompakte Architektur volle Antriebsintelligenz auf minimalem Raum..
3. Integrierte E/A- und Encoder-Schnittstelle
Die CU310-2 PN verfügt über umfassende On-Board-I/O-Schnittstellen (11 DI, 8 DI/DO, 1 AI) und eine vielseitige Encoder-Schnittstelle, die TTL/HTL-Inkremental- oder SSI-Absolutwertgeber unterstützt. Dadurch entfällt in vielen Einachs-Anwendungen der Bedarf an zusätzlichen I/O- oder Encoder-Modulen, was die Systementwicklung weiter vereinfacht und die Kosten senkt..
4. Bewährte Zuverlässigkeit auf einer Achse
Die CU310-2-Plattform ist eine bewährte Steuereinheit für SINAMICS S120-Bewegungssysteme in PROFINET-Umgebungen. Dank ihres industriellen Temperaturbereichs von 0 bis +55 °C eignet sie sich für den Einsatz in Maschinen ohne zusätzliches Wärmemanagement.Der aktive Produktlebenszyklusstatus (PM300) gewährleistet langfristige Verfügbarkeit und Unterstützung..
5. Flexible Inbetriebnahmeoptionen
Die Steuereinheit unterstützt die Konfiguration über das Engineering-Tool Siemens STARTER. Das Bedienfeld BOP20 Basic kann während des Betriebs für schnelle Parameteränderungen und Diagnosen ohne angeschlossenen PC aufgesteckt werden.Firmware-Updates werden über die Engineering-Workstation im PROFINET-Netzwerk durchgeführt..
Anwendungen
Der CU310-2 PN wird in einer Vielzahl von einachsigen Antriebsanwendungen eingesetzt.:
Empfohlene Modelle und verwandte Produkte
NotizDie Modelle CU310-2 PN (dieses Produkt) und CU310-2 DP unterscheiden sich lediglich in ihrer Kommunikationsschnittstelle. Wählen Sie die Variante, die zu Ihrer Netzwerkinfrastruktur passt. Für Mehrachsensysteme mit gemeinsam genutzten DC-Bus-Konfigurationen ist das Modell CU320-2 erforderlich..
Was ist im Lieferumfang enthalten?
Hinweis: CompactFlash-Karte, Leistungsmodul, Motor, Kabel und STARTER-Software werden separat verkauft.
Warum bei uns kaufen?
Neu und Original – Original Siemens Produkt
Auf Lager – Versandfertig am selben/nächsten Werktag
Vollständig getestet – Jede Einheit wurde auf ihre Funktionsfähigkeit geprüft.
Garantie inklusive – Kaufen Sie mit Vertrauen
Technische Unterstützung – Unterstützung bei der Laufwerkskompatibilität verfügbar
Häufig gestellte Fragen (FAQ)

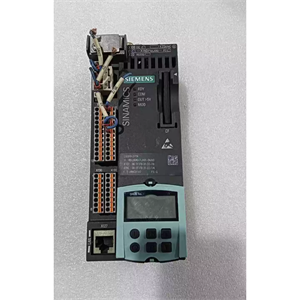

Frage 1: Was ist die Siemens 6SL3040-1LA01-0AA0?
Es ist das CU310-2 PN Steuereinheit Für das Antriebssystem SINAMICS S120 mit PROFINET-Schnittstelle. Es handelt sich um eine einachsige Steuereinheit, die direkt auf SINAMICS S120 Blocksize-Leistungsmodulen montiert wird und Regelungs-, Kommunikations- und Positionierfunktionen bietet..
Frage 2: Worin besteht der Unterschied zwischen CU310-2 PN und CU310-2 DP?
Der CU310-2 PN (dieser Artikel) verwendet PROFINET Kommunikation. Die CU310-2 DP (6SL3040-1LA00-0AA0) verwendet PROFIBUS DPAnsonsten handelt es sich um funktional gleichwertige Einachs-Steuereinheiten..
Frage 3: Worin besteht der Unterschied zwischen CU310-2 und CU320-2?
Der CU310-2 ist ein einachsig Steuereinheit, die zur Eins-zu-Eins-Antriebssteuerung direkt auf einem Leistungsmodul montiert wird. CU320-2 ist ein mehrachsig Steuereinheit für Systeme mit mehreren Antrieben, die einen gemeinsamen DC-Zwischenkreis nutzen, benötigt Adaptermodule (CUA31) für jedes Leistungsmodul..
Frage 4: Ist eine CompactFlash-Karte im Lieferumfang enthalten?
Nein. Dieser Artikel wird geliefert ohne CompactFlash-KarteFür die Speicherung von Firmware und Parametern muss eine CompactFlash-Karte (z. B. 6SL3054-0EJ00-1BA0) separat bestellt werden..
Frage 5: In welchem Betriebstemperaturbereich befindet sich das Gerät?
Die Steuereinheit arbeitet von 0 bis +55 °C (0 bis 55 °C).
Frage 6: Welche Encoder-Typen werden unterstützt?
Die integrierte Encoder-Schnittstelle unterstützt TTL/HTL-Inkrementalgeber (100 m Kabellänge) oder SSI Absolutwertgeber Ohne Inkrementalsignale (100 m Kabellänge). Die maximale Encoderfrequenz beträgt 300 kHz..
Frage 7: Wie viele digitale Ein- und Ausgänge hat es?
Es hat 11 digitale Eingänge Und 8 bidirektionale digitale Ein-/Ausgänge (als Eingänge oder Ausgänge konfigurierbar). Jeder digitale Ausgang unterstützt bis zu 500 mA Dauerstrom und ist kurzschlussfest.
Frage 8: Kann ich den BOP20 mit dieser Steuereinheit verwenden?
Ja. BOP20 Basis-Bedienfeld (6SL3055-0AA00-4BA0) kann zur Parametereinstellung und Diagnose, auch während des Betriebs, auf die CU310-2 aufgesteckt werden..
Frage 9: Welche Software wird für die Inbetriebnahme verwendet?
Inbetriebnahme und Diagnose werden mit Siemens-Geräten durchgeführt. ANLASSER Engineering-Tool. Firmware-Updates werden über die Engineering-Workstation im PROFINET-Netzwerk durchgeführt..
Frage 10: Wie ist der Lebenszyklusstatus dieses Produkts?
Die CU310-2 PN ist klassifiziert unter PM300: Aktives ProduktDas bedeutet, dass es weiterhin vollständig über die Siemens-Kanäle unterstützt und verfügbar bleibt..
Frage 11: Welche Abmessungen und welches Gewicht hat es?
Etwa 73 × 191 × 75 mm Und 0,79 kg.
Frage 12: Was ist das Herkunftsland?
Deutschland.
Frage 13: Unterstützt der CU310-2 Safe Torque Off (STO)?
Ja. Das CU310-2 PN unterstützt die STO-Funktionalität bei Verwendung mit kompatiblen Leistungsmodulen und entsprechender Konfiguration. STO kann über Klemmen oder Parametereinstellungen aktiviert und deaktiviert werden..
