Wichtige Parameter
Kernmerkmale und Vorteile

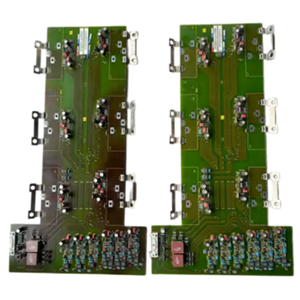

Hochleistungs-IGBT-SteuerungDie Hauptfunktion des Moduls besteht in der Ansteuerung der IGBTs im MASTERDRIVES-Leistungsmodul. Es ist speziell für anspruchsvolle Anwendungen ausgelegt und unterstützt einen Nennstrom von 370 A, was einer Motorleistung von ca. 250 kW bei 400 V entspricht. .
Gate-Antrieb der vierten Generation (IGD4)Als Teil der IGD4-Generation verfügt dieses Modul über eine fortschrittliche Ansteuer- und Schutzlogik für die IGBTs im 370A-Gehäuse. Es steuert Schlüsselfunktionen wie das Gate-Timing und den IGBT-Schutz und dient als wichtige Schnittstelle zwischen der Steuerelektronik und der Hochleistungstreiberstufe. .
Robuste industrielle AnwendungDieses Modul wurde in einer Reihe von Schwerindustrien eingesetzt, darunter Pumpen, Ventilatoren, Kompressoren, Walzwerke und Extrusionsanlagen, was seine Auslegung für anspruchsvolle Umgebungen mit kontinuierlichem Betrieb widerspiegelt. .
Nahtlose Systemintegration: Es wurde für die Siemens MASTERDRIVES-Leistungsmodule entwickelt und ist eine direkt passende Komponente für die Antriebe der Serie 6SE7033-7EG. .
Typische Anwendungen
Der 6SE7033-7EG84-1JF1 war eine Schlüsselkomponente in Hochleistungs-Frequenzumrichtersystemen für anspruchsvolle industrielle Automatisierungsanwendungen, darunter:
Schwere MaschinenWalzwerke, Strangpressanlagen und Prüfstände .
ProzessindustrieGroße Pumpen, Ventilatoren und Kompressoren in der chemischen Verarbeitung, der Papier- und Stahlherstellung sowie der Wasseraufbereitung .
Antriebe mit hohem DrehmomentFördersysteme, Fertigungslinien in der Automobilindustrie und andere Anwendungen, die eine präzise, leistungsstarke Motorsteuerung erfordern .
Häufig gestellte Fragen (FAQ)
Frage 1: Wie ist der Produktlebenszyklusstatus des Artikels 6SE7033-7EG84-1JF1?
A: Dieses Modul wurde eingestellt von Siemens, Stand Oktober 2011 Es handelt sich um ein älteres Bauteil, das nicht mehr aktiv produziert wird. Erhältlich ist es hauptsächlich über den Gebraucht- oder Überholmarkt.
Frage 2: Mit welchen Antriebssystemen ist dieses Modul kompatibel?
A: Es ist kompatibel mit Siemens SIMOVERT MASTERDRIVES 6SE70 Serie, insbesondere die großformatigen 6SE7033-7EG-Antriebe mit einer Nennleistung von 370 A .
Frage 3: Worin besteht der Unterschied zwischen 6SE7033-7EG84-1JF1 und 6SE7033-7EG84-1JF0?
A: Beide sind IGD4-Module für dieselbe Antriebsplattform. 1JF1 Die Variantenbezeichnung kennzeichnet eine spezifische Board-Revision Die Revision JF1 beinhaltet im Allgemeinen Zuverlässigkeitsverbesserungen und erhält gleichzeitig die funktionale Austauschbarkeit mit früheren Revisionen wie JF0 aufrecht. .
Frage 4: Was sind die wichtigsten elektrischen Spezifikationen?
A: Es wird an einer 380-460-V-Drehstromversorgung und einem 510-620-V-Gleichstromzwischenkreis mit einem Nennstrom von 370 A betrieben, was einer Leistungsklasse von ca. 250 kW entspricht. .
Frage 5: Welches Modul wird als Ersatz empfohlen?
A: Der direkte Ersatz ist im Allgemeinen der SINAMICS Die Produkte gehören zwar zur selben Produktfamilie, es gibt jedoch keinen direkten Austausch. System-Upgrades erfordern eine Migration auf die SINAMICS G130 oder vergleichbare Stromversorgungseinheiten. Spezifische Hinweise zum Austausch finden Sie in der technischen Dokumentation von Siemens.
Frage 6: Ist das Modul noch erhältlich?
A: Ja, es ist bei verschiedenen Anbietern von Teilen für die industrielle Automatisierung als „auf Lager“ erhältlich. Es handelt sich dabei jedoch in der Regel um neue, alte Lagerbestände, generalüberholte oder gebrauchte Geräte.
Empfohlene Modelle und verwandte Produkte
Der 6SE7033-7EG84-1JF1 gehört zur SIMOVERT MASTERDRIVES 6SE70-Familie. Nachfolgend finden Sie wichtige verwandte Modelle für ähnliche oder alternative Anforderungen:
Das richtige Modell auswählen
Für bestehende 6SE7033-7EG-Systeme: Der 6SE7033-7EG84-1JF1 Es ist genau das richtige Ersatzteil für Laufwerke oder Reparaturen, muss aber aufgrund seiner Einstellung als Produkt auf dem Gebrauchtmarkt erworben werden.
Für Systeme mit höherer oder niedrigerer Stromstärke: Der 6SE7033-2EG84-1JF1 eignet sich für kleinere Laufwerke, während andere Modelle wie die 6SE7035-1EJ84-1JC0 Je nach Leistungsklasse kann dies erforderlich sein. Überprüfen Sie stets die vollständige Teilenummer anhand der Originalspezifikationen des Antriebs.
Für ein neues System oder ein größeres Upgrade: Der SINAMICS G130 Dies ist der empfohlene Weg, erfordert jedoch einen hohen Entwicklungsaufwand und Hardwareänderungen, da es sich um eine andere Plattform handelt.
