1. Was ist die Teilenummer 6SE7031-5EF84-1JC1 und wozu dient sie?

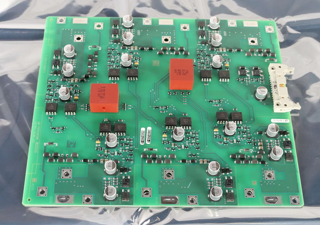

Das Modul 6SE7031-5EF84-1JC1 ist ein IGD1-Wechselrichter-Gate-Treibermodul für die Siemens SIMOVERT MASTERDRIVES-Serie. Es wandelt Niederspannungs-PWM-Signale der Steuereinheit in Hochstrom-Gate-Ansteuerimpulse um, um die IGBTs im Wechselrichterteil zu schalten. Darüber hinaus bietet es wichtige Schutzfunktionen wie Entsättigungserkennung (Kurzschlussschutz), Überstromüberwachung und Fehlerrückmeldung an die Steuereinheit. .
2. Welche Fehler sind mit einem Ausfall der IGD-Platine verbunden?
IGD-Platinenfehler äußern sich typischerweise wie folgt: F025, F026 oder F027 Fehlercodes auf dem Laufwerksdisplay:
F025 = UCE-Abschaltung in Phase L1
F026 = UCE-Abschaltung in Phase L2
F027 = UCE-Abschaltung in Phase L3
Der Austausch der IGD-Platine für die entsprechende Phase ist die Standardabhilfe. Bevor Sie die Platine austauschen, überprüfen Sie jedoch zuerst alle Glasfaserverbindungen von der IVI-Platine zur IGD-Platine. .
3. Wird dieses Produkt noch hergestellt?
Nein. Dieses Produkt hat am [Datum einfügen] den Status „Ende des Produktlebenszyklus“ erreicht. 30. September 2020 (PLM PM490) Das Produkt ist nicht mehr direkt bei Siemens erhältlich, jedoch weiterhin als Ersatzteil bei spezialisierten Industrielieferanten verfügbar, die „neue, werksversiegelte“ (NFS) oder wiederaufbereitete Geräte anbieten. Es besteht die Möglichkeit zur Migration auf die SINAMICS-Serie.
4. Was sind die wichtigsten Spezifikationen dieses Moduls?
Das Modul arbeitet mit 380-460 V Wechselstrom (3-phasig, 50/60 Hz) oder 510-620 V Gleichstrom, mit einem Nennstrom von 92 A und einer Spitzenstrombelastbarkeit von 146 A. Es unterstützt Vektor- und V/f-Regelungsmodi, arbeitet im Frequenzbereich von 0–100 Hz und bietet einen Wirkungsgrad von über 95 %. .
5. Was sollte ich überprüfen, bevor ich die IGD1-Platine austausche?
Vor dem Austausch des IGD1-Moduls empfiehlt der Siemens-Support Folgendes:
Überprüfen Sie alle Glasfaserverbindungen von der IVI-Platine zur IGD-Platine.
Überprüfen Sie die Platine auf sichtbare Schäden (durchgebrannte Bauteile, aufgeblähte Kondensatoren).
Prüfen Sie, ob die genaue Teilenummer und Version Ihrer installierten Platine mit der Ersatzplatine übereinstimmt.
Stellen Sie sicher, dass Ihr System die korrekte Eingangsspannung (380–460 V AC) und Stromstärke (92 A/146 A) aufweist.
