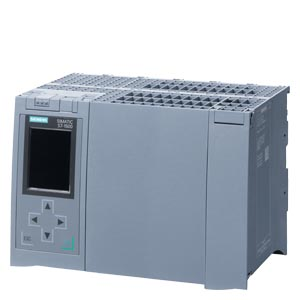

Siemens 6ES7517-3HP00-0AB0 SIMATIC S7-1500H CPU 1517H-3 PN

Hauptmerkmale

Technische Spezifikationen

Allgemein

Erinnerung

Verarbeitungsleistung

Elektrische

Kommunikationsschnittstellen

Umwelt & Genehmigungen

Anwendungen

Die CPU 1517H-3 PN ist für hochverfügbare Automatisierungssysteme konzipiert, bei denen Ausfallzeiten mit erheblichen Kosten oder Risiken verbunden sind:

• ProzessindustrieChemische, pharmazeutische und petrochemische Anlagen, die einen kontinuierlichen Betrieb erfordern

• Energie & Versorgung: Steuerungssysteme für die Stromerzeugung und -verteilung mit Redundanzanforderungen

• Wasser & Abwasser: Automatisierung von Aufbereitungsanlagen, bei denen Prozesskontinuität von entscheidender Bedeutung ist

• Infrastruktur: Transport- und Verkehrsmanagementsysteme, die eine hohe Verfügbarkeit erfordern

• Herstellung: Produktionslinien, bei denen ungeplante Ausfallzeiten inakzeptabel sind

Wichtigste Vorteile

Wichtige Hinweise

• Speicherkarte erforderlichFür den Betrieb ist eine SIMATIC-Speicherkarte zwingend erforderlich. nicht enthalten mit der CPU.

• RedundanzpaarFür den Betrieb mit S7-1500H zwei identische CPUs Sie werden zusammen mit geeigneten Synchronisationskabeln und der entsprechenden Konfiguration benötigt. Beide CPUs müssen über die folgenden Funktionen verfügen: gleiche Artikelnummer und Firmware-Version.

• Keine IRT-UnterstützungPROFINET IRT und isochroner Modus sind wird nicht unterstützt auf dieser CPU.

• Firmware-UpdateFirmware-Aktualisierungen können über das TIA Portal, die SIMATIC Memory Card oder den integrierten Webserver durchgeführt werden. Ein Downgrade ist zur Angleichung der Firmware-Version möglich..

• Keine Sicherheits-CPUDie verfügbaren Daten deuten darauf hin, dass diese CPU nicht geeignet für SicherheitsfunktionenFür ausfallsichere Anwendungen sollten Sie die CPU 1518HF-4 PN oder andere F-CPUs in Betracht ziehen..

• ProduktlebenszyklusBitte prüfen Sie vor der Bestellung die aktuelle Verfügbarkeit und den Lebenszyklusstatus bei Siemens oder autorisierten Vertriebspartnern.

Häufig gestellte Fragen

Frage 1: Was ist die Hauptfunktion des 6ES7517-3HP00-0AB0?

A: es ist ein hochverfügbare CPU für die redundante Automatisierungsplattform SIMATIC S7-1500H. Es arbeitet paarweise mit dedizierten H-SYNC-Schnittstellen, um maximale Systemverfügbarkeit für kritische Prozesse zu gewährleisten..

Frage 2: Welche Speicherspezifikationen gelten?

A: Die CPU stellt bereit 2 MB Arbeitsspeicher für das Programm Und 8 MB Arbeitsspeicher für DatenEine SIMATIC-Speicherkarte (max. 32 GB) ist erforderlich für den Ladespeicher und ist nicht enthalten.

Frage 3: Über welche Kommunikationsschnittstellen verfügt diese CPU?

A: Es beinhaltet zwei PROFINET-Schnittstellen (einer mit einem 2-Port-Switch) und zwei H-SYNC-Schnittstellen zur redundanten Synchronisierung.

Frage 4: Unterstützt diese CPU PROFINET IRT?

A: Nein. Die verfügbare Dokumentation deutet darauf hin, dass IRT und der isochrone Modus werden nicht unterstützt. auf diesem CPU-Modell.

Frage 5: Kann ich eine einzelne CPU 1517H-3 PN ohne Redundanz verwenden?

A: Die CPU ist für redundante S7-1500H-Konfigurationen ausgelegt. Für nicht-redundante Anwendungen sind Standard-S7-1500-CPUs die geeignete Wahl.

Frage 6: Welche Software wird zum Programmieren benötigt?

A: Konfiguration und Programmierung erfordern TIA Portal V19 (für Firmware V3.1) oder V15.1 und höher für frühere Firmware-Versionen.

Frage 7: Ist diese CPU für sicherheitsrelevante Anwendungen geeignet?

A: Auf Grundlage der verfügbaren Daten ist diese CPU nicht geeignet für SicherheitsfunktionenFür ausfallsichere Anwendungen sollten Sie die CPU 1518HF-4 PN oder andere F-CPUs der S7-1500-Serie in Betracht ziehen.

Frage 8: Was geschieht während eines Firmware-Updates?

A: Die CPU schaltet sich während des Aktualisierungsprozesses in den STOP-Modus, was typischerweise dauert weniger als 3 MinutenDie gespeicherten Daten bleiben nach dem Update erhalten..
