Hauptmerkmale
Technische Spezifikationen
Hauptmerkmale
Einstellungen & Steuerelemente
Elektrische Spezifikationen
Physikalische und mechanische
Umwelt
Anwendungen

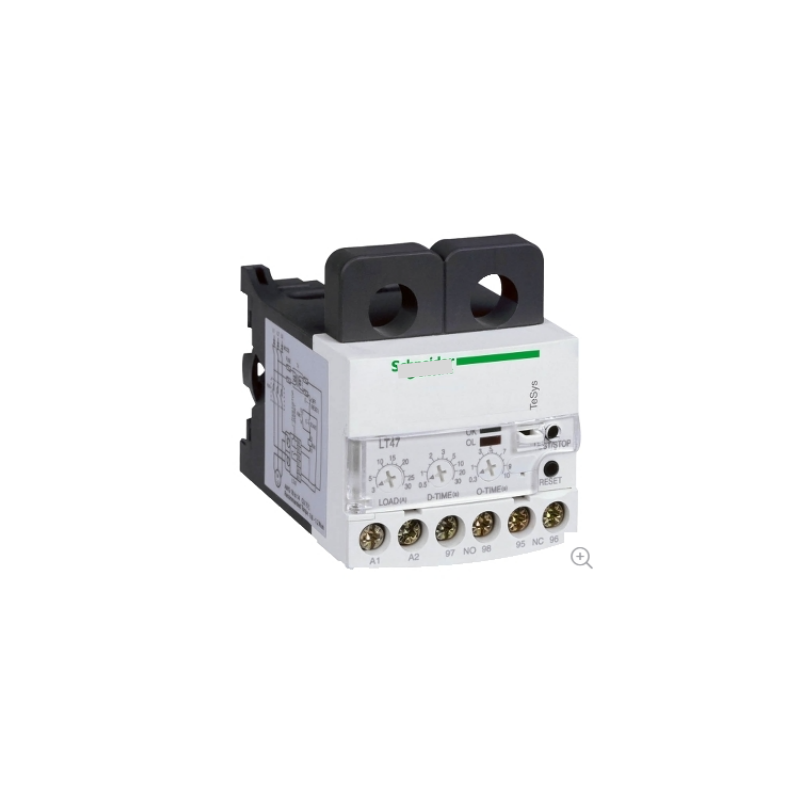

Der LT4760M7S ist vielseitig einsetzbar und eignet sich zum Schutz von Drehstrommotoren in:
FertigungsmaschinenFörderbänder, Motoren für Produktionslinien
PumpensystemeIndustriepumpen, Wasseraufbereitung
HLK-SystemeKompressoren, Lüftermotoren
Motorsteuerzentren (MCCs)Umfassender Motorstromkreisschutz
MaterialhandhabungAufzüge, Hebezeuge, automatisierte Anlagen
Vorteile
Verfügbarkeit & Preise
Der LT4760M7S ist bei verschiedenen Anbietern von Industrieautomatisierungslösungen mit unterschiedlichen Lieferzeiten und Preisen erhältlich:
Preise und Verfügbarkeit können sich ändern. Bitte kontaktieren Sie Ihren lokalen Schneider Electric-Händler für aktuelle Lagerbestände und Mengenrabatte.
Wichtige Hinweise
Der LT4760M7S tut nicht verfügen über eine automatische Rücksetzfunktion; nach dem Auslösen ist ein manueller Rücksetzvorgang erforderlich.
Informationen zu Varianten mit 24-V-Wechsel-/Gleichstromversorgung finden Sie im Modell. LT4760BS
Für niedrigere Strombereiche siehe Modelle LT4730M7S (3-30 A, 200-240 V AC) oder LT4706M7S (0,5-6A)
Dieses Relais verwendet externe Stromwandler – die Motorkabel verlaufen durch separate Stromwandler (nicht im Lieferumfang enthalten).
Die Einstellungen können durch Versiegeln der transparenten Abdeckung gesperrt werden, um Manipulationen zu verhindern.
Häufig gestellte Fragen
Frage 1: Welchen einstellbaren Strombereich hat der LT4760M7S?
A: Mit dem LOAD-Drehknopf kann die Einstellung vorgenommen werden von 5 bis 60 AFür den Motorschutz gilt die Auslöseschwelle ab 5 bis 50 A.
Frage 2: Welche Versorgungsspannung benötigt dieses Relais?
A: Der LT4760M7S benötigt einen 200…240 V Wechselstrom Hilfsstromversorgung bei 50/60 Hz.
Frage 3: Verfügt der LT4760M7S über eine automatische Rücksetzfunktion?
A: Nein, dieses Modell ist Nur manuelle RückstellungAutomatisches Zurücksetzen ist für diese Variante nicht verfügbar..
Frage 4: Wie schützt das Relais vor Phasenausfall?
A: Das Relais verfügt über eine integrierte Phasenausfallerkennung. Es löst aus, wenn ein Phasenausfall länger als die eingestellte Zeit anhält. O-TIME (0,3-10 Sekunden).
Frage 5: Wozu dienen die drei Einstellknöpfe am Relais?
A: Die drei Zifferblätter sind: LADEN (5-60A, Überstrompegel), O-TIME (0,3-10 s, akzeptable Überstromdauer) und D-TIME (0,5-30 s, Anlaufdauer des Motors).
Frage 6: Verfügt das Relais über Hilfskontakte zur Signalisierung?
A: Ja, es beinhaltet 1 NO + 1 NC Hilfskontakte zum Anschluss an Steuerschaltungen zur Fehlermeldung.
Frage 7: Was zeigen die LED-Anzeigen an?
A: Das Relais hat zwei LEDs: eine grüne LED (Betrieb) was auf normalen Betrieb hinweist, und ein rote LED (Auslöser) deutet auf einen Fehlerzustand hin.
Frage 8: Ist dieses Relais mit Schneider LC1D-Schützen kompatibel?
A: Ja, die Relais der TeSys LT47-Serie sind für die direkte Montage auf Schneider-Geräten ausgelegt. LC1D Schütze, die eine kompakte Installation und zuverlässige Koordination ermöglichen.
Frage 9: Welche IP-Schutzart hat der LT4760M7S?
A: Das Relais hat ein IP20 Schutzart gemäß IEC 60529 und VDE 0106, geeignet für den Einbau in Schaltschränken.
Frage 10: Wo kann ich den LT4760M7S kaufen?
A: Der LT4760M7S ist weltweit über autorisierte Distributoren von Schneider Electric und Anbieter von Industrieautomatisierungslösungen erhältlich. Verfügbarkeit und Preise variieren je nach Region..
