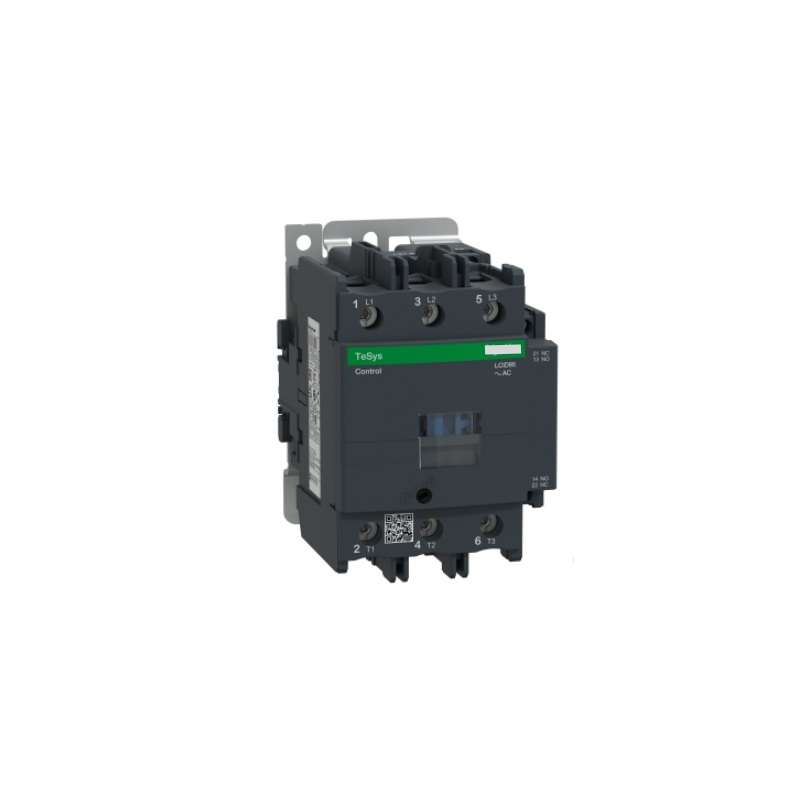

Der LC1D95M7C ist ein Hochleistungsschütz, der sich für anspruchsvolle industrielle Anwendungen eignet:
MotorsteuerungStarten, Stoppen und Schalten von großen Wechselstrommotoren in Kompressoren, Pumpen, Ventilatoren und schweren Maschinen
Leistungsschaltung: Schalten von resistiven und induktiven Lasten in industriellen Schaltschränken
Schwere MaschinenBergbauausrüstung, Fördersysteme, Brecher und Extruder
HLK-SystemeGroße gewerbliche und industrielle HLK-Anlagen
SchaltschrankbauIntegration in Motorsteuerzentren (MCCs) für die verteilte Steuerung
Vorteile
Wichtige Hinweise
Der LC1D95M7C ist Teil des TeSys D-Serie mit einer Standard-Wechselstromspule
"M7" Der Wert in der Teilenummer kennzeichnet die 220-V-Wechselstromspulenspannung.
Der Schütz umfasst einen Schutzhülle für IP20-Frontschutz
Zum Schutz vor Überlastung kombinieren Sie es mit einem TeSys LRD thermisches Überlastrelais im entsprechenden Bereich
Der Schütz enthält kein eingebautes ÜberspannungsschutzmodulFür bestimmte Anwendungen kann eine externe Unterdrückung erforderlich sein.
Bei Anwendungen mit hohem Einschaltstrom muss die Koordination vom Typ 2 mit 160-A-gG-Sicherungen überprüft werden.
Häufig gestellte Fragen
Frage 1: Wie hoch ist der Nennstrom des LC1D95M7C?
A: Der Nennbetriebsstrom beträgt 95 A in der Nutzungskategorie AC-3 (Motoranlauf) und 125 A in der Kategorie AC-1 (ohmsche Lasten) bei ≤440 V und <60°C .
Frage 2: Welche maximale Motorleistung kann der LC1D95M7C steuern?
A: Bei 380-440 V Wechselstrom in der Kategorie AC-3 kann es Motoren bis zu 45 kWBei 500 V Wechselstrom kann es bis zu 55 kWGemäß den HP-Leistungsanforderungen bewältigt es bis zu 60 PS bei 460/480 V .
Frage 3: Welche Spulenspannung benötigt der LC1D95M7C?
A: Der Schütz arbeitet mit einem 220 V Wechselstrom, 50/60 Hz Steuerschaltung. Die Bezeichnung „M7“ in der Teilenummer kennzeichnet diese Spulenspannung. .
Frage 4: Verfügt der LC1D95M7C über eingebaute Hilfskontakte?
A: Ja, es ist im Lieferumfang enthalten 1 NO + 1 NC eingebaute HilfskontakteDer NC-Kontakt ist ein Spiegelkontakt zertifiziert für Sicherheitsrückmeldeanwendungen (gemäß IEC 60947-4-1) .
Frage 5: Wie hoch ist die elektrische Belastbarkeit dieses Schützes?
A: Die elektrische Haltbarkeit ist 1,2 Millionen Zyklen bei 95A AC-3 Betrieb und 1,3 Millionen Zyklen Betrieb bei 125A Wechselstrom-1 .
Frage 6: Verfügt der Schütz über einen eingebauten Überspannungsschutz?
A: Nein, dieses Modell kommt ohne eingebautes ÜberspannungsschutzmodulJe nach Anwendung kann ein externer Überspannungsschutz erforderlich sein. .
Frage 7: Über welche Zertifizierungen verfügt dieses Produkt?
A: Es hält CCC, CE, UKCA, CSA und UL Zertifizierungen, die die Einhaltung internationaler Standards gewährleisten .
Frage 8: Welche physikalischen Abmessungen hat der LC1D95M7C?
A: Ungefähre Abmessungen: 127 mm Höhe × 85 mm Breite × 130 mm TiefeEs wiegt ungefähr 1,588 kg. .
Frage 9: Worin besteht der Unterschied zwischen den Nutzungskategorien AC-3 und AC-1?
A: AC-1 ist für ohmsche Lasten (z. B. Heizung) mit einem Nennstrom von 125 A geeignet. AC-3 AC-3 dient zum Anlaufen und Schalten von Kurzschlussläufermotoren mit einem Nennstrom von 95 A. Beim Anlauf treten höhere Einschaltströme auf, daher ist die Nennstromstärke geringer. .
Frage 10: Was ist die maximale Betriebsfrequenz?
A: Die maximale Betriebsrate beträgt 3600 Zyklen pro Stunde bei Umgebungstemperaturen unter 60°C .
