PROSOFT MVI56-PDPMV1 PROFIBUS DPV1 Master Communication Module (12Mbps, 125 Slave Stations) ControlLogix Communication Module (Spare Parts)
PROSOFT MVI56-PDPMV1 module: PROFIBUS D-Sub interface, LED status indicators, optically isolated RS-485.

ProSoft MVI56-PDPMV1 PROFIBUS DPV1 Master-Kommunikationsmodul

Der ProSoft MVI56-PDPMV1 ist ein leistungsstarkes PROFIBUS DPV1 Master-Kommunikationsmodul, das für die Rockwell Automation ControlLogix Plattform. Dieses einsteckplatzfähige, rückwandplatinenkompatible Modul bietet eine nahtlose und effiziente Verbindung zwischen Ihrem ControlLogix-System und einem PROFIBUS DP-Netzwerk und ermöglicht Ihnen die Integration einer breiten Palette industrieller Geräte. .

Der MVI56-PDPMV1 fungiert als PROFIBUS-Netzwerkscanner und dient als Ein-/Ausgabemodul zwischen dem PROFIBUS-Netzwerk und dem ControlLogix-Prozessor. Er unterstützt die vollständigen Master-Spezifikationen gemäß IEC 61158, einschließlich der azyklischen Datenübertragung mit DPV1-Diensten der Klasse 1 oder 2. Dieses Modul ist die ideale Lösung für Anwendungen, die eine robuste Konnektivität in industriellen Umgebungen wie der Fertigung, Verpackung, Wasser-/Abwasserwirtschaft sowie Öl und Gas erfordern.

  • Artikelnummer :

    MVI56-PDPMV1

  • Bestellung (Mindestbestellmenge) :

    1

  • Zahlung :

    EXW

  • Produktursprung :

    USA

  • Verschiffungshafen :

    Wuhan, Hubei, China

  • Lieferzeit :

    3-5 days

  • Gewicht :

    0.8kg

  • Produktbeschreibung

    ProSoft MVI56-PDPMV1 PROFIBUS DPV1 Master-Kommunikationsmodul

    Hochleistungsfähiges PROFIBUS-Mastermodul für Rockwell Automation ControlLogix

    ModellnummerMVI56-PDPMV1
    HerkunftsortUSA
    Dimension/Gewicht0,8 kg
    Zustandneu und original
    Garantie1 Jahr
    Versandbedingungen
    		DHL, FedEx, TNT, EMS, UPS
    ZahlungTT / Western Union
    Lieferzeit3-5 Tage
    Service
    		24-Stunden-Online-Service

    Hauptmerkmale und Vorteile

    • PROFIBUS DPV1 Master-Funktionalität: Unterstützt die vollständige DPV1-Masterspezifikation und ermöglicht so die Übertragung azyklischer Parameterdaten für Online-Parametrierung, Alarmierung und erweiterte Diagnose.

    • Große zyklische Datenkapazität: Konfigurierbar für bis zu 1536 Byte Eingangs- und 1536 Byte Ausgangsdaten (zyklisch) und bietet damit erhebliche Kapazität für anspruchsvolle Anwendungen.

    • Hohe Knotenkonnektivität: Ein einzelnes Modul kann Verbindungen zu und Verwaltung von bis zu 125 PROFIBUS DP Slave-Gerätewodurch der Bedarf an mehreren Kommunikationsmodulen deutlich reduziert wird.

    • Hochgeschwindigkeitskommunikation: Unterstützt alle standardisierten Baudraten bis zu 12 Mbit/sGewährleistung eines schnellen und effizienten Datenaustauschs mit Feldgeräten

    • Optisch isolierte PROFIBUS-Schnittstelle: Der RS-485-Anschluss bietet elektrische Trennung zum Schutz vor Störungen und Erdschleifen in industriellen Umgebungen und erhöht so die Systemzuverlässigkeit.

    • Nahtlose ControlLogix-Integration: Das Modul wird auf der 1756-Rückwandplatine als Eingabe-/Ausgabemodul erkannt und integriert sich direkt in RSLogix/Studio 5000. Kontaktplanlogik wird für den Datentransfer zwischen Modul und Prozessor verwendet. .

    • CIPconnect™-Technologie: Ermöglicht Konfigurations- und Diagnosezugriff von einem PC über das EtherNet/IP-Netzwerk mittels eines 1756-ENBT-Moduls und vereinfacht so die Netzwerkarchitektur. .

    • Unterstützung mehrerer Protokolle: Zusätzlich zu PROFIBUS DPV0/V1 unterstützt das Modul eine Reihe weiterer Protokolle, darunter Modbus RTU/TCP und PROFINET IO. .

    • Zuverlässigkeit auf Industrieniveau: Konzipiert für raue Umgebungen mit einem breiten Betriebstemperaturbereich (0°C bis 60°C), 30g Stoßfestigkeit und 5g Vibrationsfestigkeit.

    Technische Spezifikationen



    KategorieSpezifikation
    HerstellerProSoft Technology
    ModellnummerMVI56-PDPMV1
    ProdukttypPROFIBUS DPV1 Master-Kommunikationsmodul
    PlattformRockwell Automation ControlLogix (1756 Chassis)
    Slot-Anforderung1 einzelner Steckplatz
    Rack-TypLokal oder Remote

    Kommunikationsspezifikationen



    ParameterDetail
    ProtokollPROFIBUS DP V0/V1 Master (IEC 61158)
    PROFIBUS-Schnittstelle1 x RS485, optisch isoliert
    Anzahl der SklavenBis zu 125 Geräte
    Baudrate9,6 kbit/s bis 12 Mbit/s (alle Standardraten)
    Maximale zyklische Eingangsdaten1536 Bytes
    Maximale zyklische Ausgangsleistungsdaten1536 Bytes
    Debug-/Konfigurationsport1 x RJ45 (RS-232)
    DatenübertragungstypLeiterlogik

    Leistungs- und Umweltspezifikationen



    ParameterDetail
    Strom der Rückwandplatine (5V DC)800 mA
    Stromstärke der Rückwandplatine (24 V DC)3 mA
    Betriebstemperatur0 °C bis 60 °C (32 °F bis 140 °F)
    Lagertemperatur-40 °C bis 85 °C (-40 °F bis 185 °F)
    Relative Luftfeuchtigkeit5 % bis 95 % (nicht kondensierend)
    Schock (operativ)30 g
    Vibration5 g bei 10…500 Hz
    SchutzklasseIP20
    GewichtCa. 0,35 - 1,36 kg (je nach Verpackung)

    LED-Anzeigen





    LEDFunktion
    ModulstatusZeigt den allgemeinen Zustand des Moduls an.
    Backplane-ÜbertragungsstatusZeigt die Kommunikationsaktivität auf der ControlLogix-Backplane an.
    AntragsstatusZeigt den Betriebsstatus der Firmware des Moduls an.
    Serielle Aktivität / FehlerZeigt den Kommunikationsstatus und Fehler im PROFIBUS-Netzwerk an.

    Anwendungen

    Das Modul MVI56-PDPMV1 wird in einer Vielzahl von Industriezweigen eingesetzt, die eine PROFIBUS-Konnektivität erfordern. :



    IndustrieAnwendung
    HerstellungAnbindung von PROFIBUS-Antrieben, Sensoren und Aktoren an eine ControlLogix-Plattform
    Öl und GasPipelineüberwachung, Steuerung von Offshore-Plattformen und Raffinerieintegration
    Wasser/AbwasserSCADA-Integration mit PROFIBUS-Instrumentierung in Pumpstationen und Kläranlagen
    PharmazeutischeProzesssteuerung mit PROFIBUS-Analysatoren und -Transmittern
    Speisen und GetränkeAutomatisierung von Verpackungs- und Verarbeitungslinien mit PROFIBUS-Geräten
    StromerzeugungÜberwachungs- und Steuerungssysteme mit PROFIBUS I/O



HEISSE TAGS :

PROSOFT MVI56-PDPMV1

MVI56-PDPMV1 SPS-Modul

MVI56-PDPMV1 auf Lager

Eine Nachricht hinterlassen
Wenn Sie an unseren Produkten interessiert sind und mehr Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Thema : ProSoft MVI56-PDPMV1 PROFIBUS DPV1 Master-Kommunikationsmodul

Verwandte Produkte

  • Neues ProSoft 5201-MNET-MCM Modbus TCP/IP zu Modbus Master/Slave Gateway
    Neues ProSoft 5201-MNET-MCM Modbus TCP/IP zu Modbus Master/Slave Gateway

    Der ProSoft 5201-MNET-MCM ist ein Modbus TCP/IP zu Modbus Master/Slave-Gateway aus der ProLinx-Familie, entwickelt für die nahtlose Verbindung von Ethernet-basierten Modbus TCP/IP-Netzwerken mit älteren seriellen Modbus-Geräten.

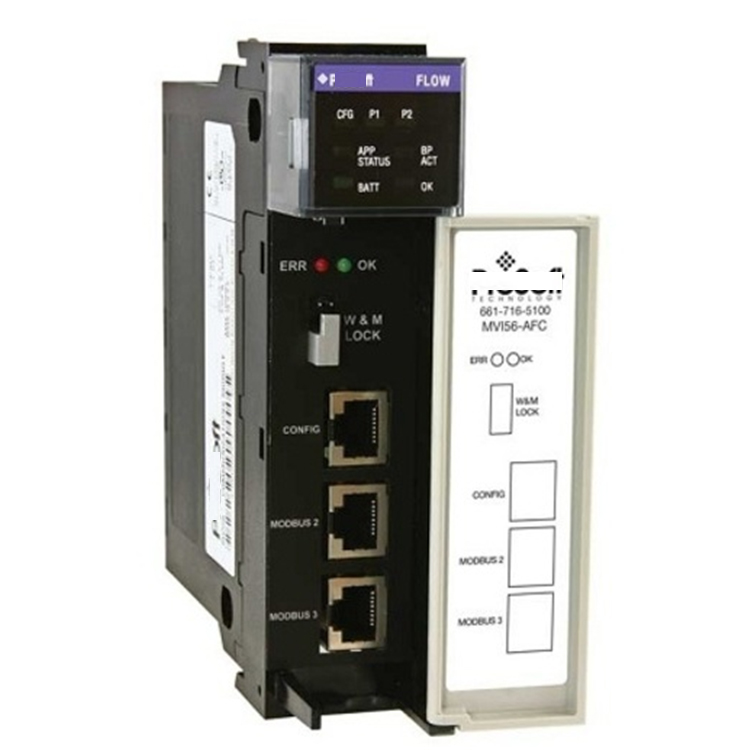

  • PROSOFT MVI56-AFC Gas- und Öldurchflussrechner – Neuware auf Lager
