Der ProSoft MVI56-HART ist ein leistungsstarkes HART (Highway Addressable Remote Transducer) Multi-Drop-Master-Kommunikationsmodul, das für die Rockwell Automation ControlLogix PlattformDiese einsteckplatzfähige In-Rack-Lösung ermöglicht die nahtlose Integration von ControlLogix-Prozessoren und HART-fähigen Feldgeräten wie Druck-, Temperatur-, Füllstands- und Durchflussmessumformern..
Das Modul bietet folgende Funktionen vier unabhängige HART-MasterkanäleJedes Modul unterstützt bis zu 15 Geräte im Multi-Drop-Modus und ermöglicht so die Kommunikation mit bis zu 60 HART-Feldinstrumenten von einem einzigen Modul aus.Es fungiert als HART-Master und erzeugt das Bell 202 FSK (Frequency Shift Keying)-Signal, das dem 4-20 mA-Analogsignal überlagert wird, für die bidirektionale digitale Kommunikation.
Artikelnummer :
MVI56-HARTBestellung (Mindestbestellmenge) :
1Zahlung :
EXWProduktursprung :
USAVerschiffungshafen :
Wuhan, Hubei, ChinaLieferzeit :
3-5 daysGewicht :
1kgProduktbeschreibung

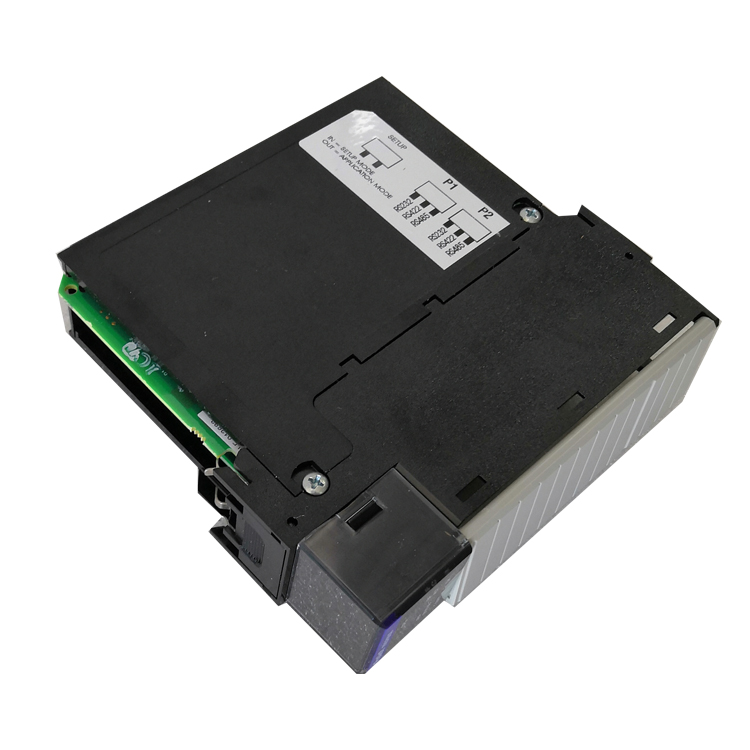

ProSoft MVI56-HART HART Multi-Drop Master-Kommunikationsmodul
4-Kanal-HART-Master-Schnittstelle für ControlLogix
| Modellnummer | MVI56-HART |
| Herkunftsort | USA |
| Dimension/Gewicht | 1 kg |
| Zustand | neu und original |
| Garantie | 1 Jahr |
| Versandbedingungen | DHL, FedEx, TNT, EMS, UPS |
| Zahlung | TT / Western Union |
| Lieferzeit | 3-5 Tage |
| Service | 24-Stunden-Online-Service |
4 unabhängige HART-Masterkanäle: Jeder Kanal kann unabhängig konfiguriert werden und unterstützt bis zu 15 Geräte pro Kanal für insgesamt bis zu 60 HART-Feldinstrumente.
Unterstützung für Mehrfachverbindungen und Punkt-zu-Punkt-Verbindungen: Unterstützt sowohl Punkt-zu-Punkt- (Slave-Adresse 0) als auch Mehrfachverbindungsmodi (Slave-Adressen 1-15).
99 konfigurierbare Befehle pro Port: Unterstützt universelle, gängige und gerätespezifische HART-Befehle für umfassenden Gerätezugriff
Automatische Abfragefunktion: Erkennt und fragt Geräte auf jedem Kanal automatisch ab und speichert die Daten in der internen Datenbank des Moduls für eine einfache Einrichtung und schnelle Installation.
Burst-Kommunikationsmodus: Ermöglicht 3-4 Datenaktualisierungen pro Sekunde für eine schnelle Datenerfassung von ausgewählten Geräten
Dual-Master-Unterstützung: Jeder Kanal unterstützt sowohl primäre als auch sekundäre Master (z. B. PC, mobile Konfigurationsgeräte oder DCS) und bietet somit flexiblen Datenzugriff.
Direkte ControlLogix-Integration: Kommuniziert über die ControlLogix-Backplane mit einem 500-Byte-Eingangsbild und einem 496-Byte-Ausgangsbild für einen schnellen Datendurchsatz.
Interne Datenbank: 5.000 16-Bit-Register (5.000 Wörter) zum Speichern und Übertragen von Daten zwischen dem Modul und dem Prozessor
Kompatibel mit RSLogix 5000/Studio 5000: Konfiguration und Überwachung erfolgen mit der Software RSLogix 5000/Studio 5000 und benutzerdefinierten Datenobjekten.
Zuverlässigkeit auf Industrieniveau: Konzipiert für anspruchsvolle Umgebungen mit einer Stoßfestigkeit von 30 g und einem breiten Betriebstemperaturbereich
| Kategorie | Spezifikation |
|---|---|
| Hersteller | ProSoft Technology / Rockwell Automation |
| Modellnummer | MVI56-HART |
| Produkttyp | HART Master Multi-Drop Netzwerkschnittstellenmodul |
| Plattform | Rockwell Automation ControlLogix (1756 Chassis) |
| Slot-Anforderung | 1 einzelner Steckplatz |
| Rack-Typ | Lokal oder Remote |
| Parameter | Detail |
|---|---|
| HART-Kanäle | 4 unabhängige HART-Master-Ports |
| Protokoll | HART (Bell 202 FSK) bei 1200 Baud |
| Geräte pro Port | Bis zu 15 (insgesamt bis zu 60 Geräte) |
| Universelle und gängige Praxisbefehle pro Hafen | 99 |
| Unterstützte Befehlstypen | Universell (00-03, 06-09, 11-22), Übliche Praxis (33-83, 105-110), Gerätespezifisch |
| Unterstützte Modi | Punkt-zu-Punkt-Verbindung (Adresse 0) und Mehrfachanschluss (Adressen 1-15) |
| Burst-Modus | 3-4 Datenaktualisierungen pro Sekunde |
| Master-Unterstützung | Primärer und sekundärer Master pro Kanal |
| Parameter | Detail |
|---|---|
| Strom der Rückwandplatine (5V DC) | 800 mA |
| Betriebstemperatur | 0 °C bis +60 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Schock (operativ) | 30 g |
| Gewicht | Ca. 0,3–0,8 kg (0,66–1,76 lbs) |
| Schutzklasse | IP20 |
| Zertifizierungen | CE, UL |
| Parameter | Detail |
|---|---|
| Eingabebildgröße | 500 Bytes |
| Ausgabebildgröße | 496 Bytes |
| Typische Aktualisierungsrate | 1 bis 10 ms |
| Interne Datenbank | 5.000 16-Bit-Register |
Das MVI56-HART-Modul eignet sich ideal für industrielle Anwendungen, die den Zugriff auf HART-Gerätedaten über das standardmäßige 4-20 mA-Analogsignal hinaus erfordern.:
| Industrie | Anwendung |
|---|---|
| Chemie & Raffinerie | Prozessüberwachung und -steuerung mit HART-Druck-, Temperatur- und Durchflusstransmittern |
| Öl und Gas | Gas- und Flüssigkeitsverteilungssysteme; ferngesteuerte Offshore-Überwachungsstationen |
| Wasser/Abwasser | Überwachung und Datenerfassung von Pumpstationen |
| Pharmazeutische | Batch-Prozesssteuerung mit HART-Geräten |
| Stromerzeugung | Überwachung der Kessel- und Turbineninstrumentierung |
Unterstützte HART-Geräte umfassen:
Drucktransmitter
Temperaturtransmitter
Durchflussmesser
Füllstandsmessgeräte
Aktuatoren und Positionierer
