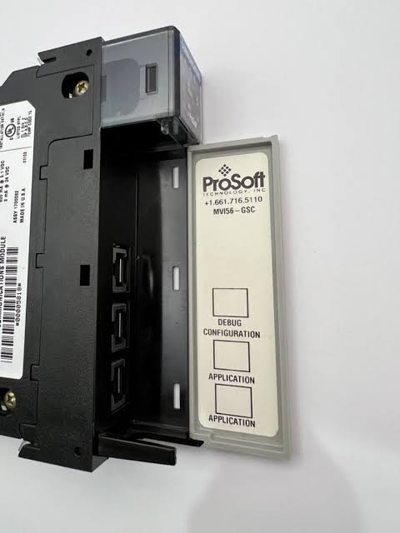

PROSOFT MVI56-GSC Generisches ASCII-Seriell-Kommunikationsmodul auf Lager

Produktdetails

• Teilenummer: MVI56-GSC

• Produkttyp: Generisches serielles ASCII-Kommunikationsmodul

• Plattform: Rockwell Automation ControlLogix (1756 Backplane), Einzelsteckplatz

• Serielle Schnittstellen: 2 Anwendungsports + 1 Debug-/Konfigurationsport

• Elektrische Schnittstellen: RS-232, RS-422, RS-485 (per Jumper an der Platine wählbar)

• Datenrate: Bis zu 115,2 kbit/s

• Maximale Nachrichtengröße: Bis zu 4096 Zeichen oder Bytes pro Port

• Stromlast der Backplane: 800 mA bei 5 V DC; 3 mA bei 24 V DC

• Datenspeicher: Benutzerdefinierte Zuordnung von bis zu 5000 16-Bit-Registern

• Portisolierung: 1000-V-Isolation zwischen den Anwendungsanschlüssen und der ControlLogix-Rückwandplatine

• Betriebstemperatur: 0 °C bis 60 °C (32 °F bis 140 °F)

• Konfiguration: Beispielhafte Kontaktplanlogik; Unterstützung für Zusatzanweisungen (AOI) ab RSLogix 5000 Version 16

Verwandte Produktempfehlungen

Zahlung & Lieferung

Häufig gestellte Fragen

Frage 1: Welche Gerätetypen kann ich an den MVI56-GSC anschließen?
Das Modul unterstützt alle seriellen Geräte, die über ASCII-Textzeichenfolgen oder Bytewerte kommunizieren – einschließlich Barcode-Scanner, Waagen, RFID-Lesegeräte, serielle Drucker, Terminalemulatoren und ältere Messgeräte. .

Frage 2: Benötigt der MVI56-GSC eine Kontaktplanlogik im ControlLogix-Prozessor?
Ja. Für die Datenübertragung zwischen dem Modul und dem ControlLogix-Prozessor ist Kontaktplanlogik erforderlich. Ab RSLogix 5000 Version 16 steht eine Zusatzanweisung (AOI) zur Verfügung, um die Integration zu vereinfachen. .

Frage 3: Kann der MVI56E-GSC meinen vorhandenen MVI56-GSC ohne Programmänderungen ersetzen?
Ja. Der MVI56E-GSC ist abwärtskompatibel mit bestehender Kontaktplanlogik und Konfigurationsdateien und ermöglicht so ein reibungsloses Upgrade ohne Änderungen am Controllerprogramm. .

Frage 4: Was ist die maximale Nachrichtengröße, die das Modul verarbeiten kann?
Jeder Port kann ASCII-Zeichenketten oder Byte-Streams mit bis zu 4096 Zeichen/Bytes pro Nachricht senden und empfangen. Für längere Übertragungen kann das Modul Pakete von bis zu 100 Zeichen gleichzeitig verarbeiten. .

Frage 5: Bieten die seriellen Schnittstellen eine elektrische Trennung?
Die beiden seriellen Anwendungsports bieten eine galvanische Trennung von 1000 V zwischen dem Port und der ControlLogix-Rückwandplatine. Der Debug-/Konfigurationsport bietet keine Trennung, und keiner der Ports bietet eine Trennung zwischen dem Port und der internen Schaltung des Moduls.
