Hauptmerkmale
Technische Spezifikationen
Allgemein
Nennleistung
Motorsteuerung
Kommunikation & Vernetzung
E/A-Konfiguration
Sicherheit
Physikalische und Umwelt
EMV & Konformität
Anwendungen

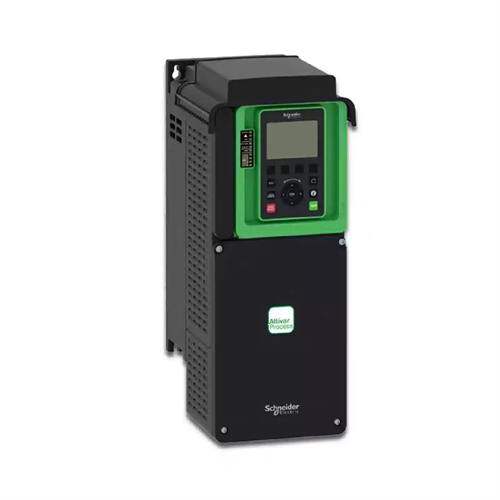

Der ATV930D30M3 ist für industrielle Prozessanwendungen in verschiedenen Marktsegmenten konzipiert.:
Öl und GasAnwendungen in den Bereichen Pumpensteuerung, Kompressorantriebe und Prozesslinien
Bergbau, Mineralien und MetalleBrecher, Förderbänder und Schwerlast-Materialhandhabung
Speisen und GetränkeMischer, Förderbänder und Verarbeitungsanlagen
Wasser und Abwasser: Pumpstationen, Belüftungsgebläse und Steuerung des Aufbereitungsprozesses
Allgemeine Prozessindustrie: Anwendungen für Lüfter und Pumpen, die eine präzise Drehzahl- und Drehmomentregelung erfordern
Wichtigste Vorteile
Wichtige Hinweise
GehäusekonfigurationDas Produkt wird gemäß Schutzart IP21 / UL Typ 1 für die Wandmontage geliefert. Bei Schalttafelmontage sind die Leistungskomponenten von unten zugänglich, wodurch das Produkt die Schutzart IP00 erreicht. Für bestimmte Montagekonfigurationen ist ein IP21/UL Typ 1 Konformitätskit (VW3A9704) separat erforderlich..
EMV-FilterDieses Modell verfügt standardmäßig nicht über einen integrierten EMV-Filter. Optional ist eine EMV-Anschlussplatte erhältlich, um die EMV-Anforderungen zu erfüllen..
BremswiderstandDer Antrieb beinhaltet einen integrierten Bremschopper, der Bremswiderstand selbst ist jedoch nicht enthalten und muss separat angegeben werden, wenn eine dynamische Bremsung erforderlich ist.
ReduzierungFür den Dauerbetrieb oberhalb der Nennschaltfrequenz von 2,5 kHz ist eine Reduzierung des Antriebsausgangsstroms erforderlich. Beachten Sie die entsprechenden Kennlinien..
SicherheitsfunktionDie STO-Funktion dient der Notabschaltung und ersetzt keinen vollständigen Sicherheitskreis. Ein ordnungsgemäßes Sicherheitssystemdesign und dessen Validierung sind erforderlich.
Firmware-UpdatesDie neueste Firmware mit erweiterten Funktionen und Leistungsverbesserungen ist von Schneider Electric erhältlich..
Häufig gestellte Fragen
Frage 1: Welche Nennleistung hat der ATV930D30M3?
A: Das Laufwerk hat eine Bewertung von 30 kW (40 PS) für Normalbetrieb Anwendungen (bis zu 120 % Überlastung) und 22 kW (30 PS) für schwere Beanspruchung Anwendungen (bis zu 150 % Überlastung).
Frage 2: Worin besteht der Unterschied zwischen den Leistungsklassen Normal Duty und Heavy Duty?
A: Normalbetrieb (ND) ist für Anwendungen gedacht, die eine leichte Überlastung (bis zu 120%) erfordern, typischerweise Ventilatoren und Pumpen. Hochleistungsversion (HD) ist für Anwendungen geeignet, die eine erhebliche Überlastung (bis zu 150 %) erfordern, typischerweise konstante Drehmomentbelastungen wie Förderbänder und Extruder..
Frage 3: Welche Kommunikationsprotokolle werden unterstützt?
A: Das Laufwerk bietet Modbus TCP, Modbus Serial und EtherNet/IP als Standard-Embedded-ProtokolleZusätzliche Protokolle einschließlich Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen und Ethernet Powerlink sind über Optionsmodule in Steckplatz A verfügbar.
Frage 4: Ist bei diesem Antrieb ein Bremschopper enthalten?
A: Ja, das ATV930D30M3 beinhaltet ein integrierter Bremschopper (Bremseinheit) zur kontrollierten Verzögerung von Lasten mit hoher Massenträgheit.
Frage 5: Welche Schutzart hat das Gehäuse?
A: Das Laufwerk ist bewertet IP21 entsprechend IEC 61800-5-1 und IEC 60529, und UL Typ 1 entspricht UL 508C.
Frage 6: Unterstützt das Laufwerk Sicherheitsfunktionen?
A: Ja, das Laufwerk beinhaltet Safe Torque Off (STO) zertifiziert nach SIL 3, wodurch die Stromzufuhr zum Motor sicher unterbrochen wird, ohne dass ein Schütz geschaltet werden muss..
Frage 7: Welcher Schaltfrequenzbereich wird verwendet?
A: Die Nennschaltfrequenz beträgt 2,5 kHz, mit einem einstellbaren Bereich von 1 bis 8 kHzFür den Betrieb oberhalb von 2,5 kHz ist eine Stromreduzierung erforderlich..
Frage 8: Welche Motortypen kann dieser Antrieb steuern?
A: Der Antrieb steuert beides Asynchronmotoren (variables Drehmoment, optimiertes Drehmoment, konstantes Drehmomentprofil) und Synchronmotoren (Permanentmagnet und synchrone Reluktanz).
Frage 9: In welchem Temperaturbereich wird das Gerät betrieben?
A: Das Laufwerk funktioniert von -15 °C bis 50 °C ohne Leistungsreduzierung, mit Betriebsoptionen bis zu 60°Cund kann betrieben werden für 2 Stunden bei 70 °C unter bestimmten Bedingungen.
Frage 10: Welche physikalischen Abmessungen hat das Laufwerk?
A: Das Laufwerk misst ungefähr 290 mm (B) × 922 mm (H) × 325,5 mm (T) und wiegt ungefähr 57,6 kg.
